Programování 5osých strojů nebylo nikdy jednodušší… |
| Autor článku: Josef Richter | |
|

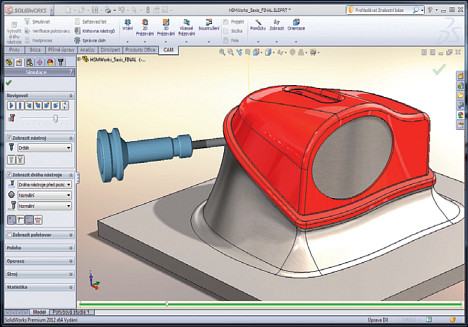

HSMWorks je od základu integrován do prostředí systému SolidWorks. Uživatel tím automaticky získává konstrukční a technologické pracoviště v jednom, aniž by se musel učit nové pracovní prostředí. Díky tomu je ovládání systému velice přívětivé. Z hlediska obráběcích strategií HSMWorks nabízí celou řadu frézovacích operací pro 2–5osé obrábění a soustružení. Při programování víceosých strojů je možno využívat jak tzv. režim indexace (polohování), tak plynulé 5osé frézování.
Vytvoření 5osé indexované operace probíhá jednoduchým výběrem pracovní roviny. HSMWorks se postará o vše ostatní, jako je např. nalezení nejvhodnější rotace pro orientaci dílu. Nástroje a držáky jsou kontrolovány proti případné kolizi a díky tomu HSMWorks umí generovat dráhu nástroje tak, že v případě hrozící kolize dojde buď k přerušení dráhy nástroje, oddálení nástroje od materiálu, nebo k automatickému nastavení potřebného vyložení nástroje z držáku. Velkou výhodou je možnost využití hrubovací strategie adaptivního obrábění, která snižuje čas hrubování a prodlužuje životnost nástroje až na desetinásobek v závislosti na obráběném materiálu.

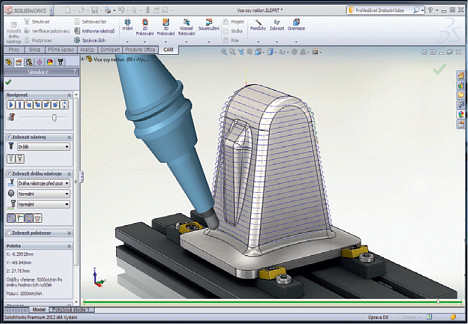

Některé díly obsahují hluboké dutiny a malá zaoblení, které lze obrobit pouze nástrojem s malým průměrem při zachování požadované kvality povrchu. Zde přichází na řadu plynulé 5osé obrábění. Pomocí systému HSMWorks mohou být tyto prostory efektivně obrobeny např. automatickým vyklopením nástroje s držákem od součásti, což umožní použít kratší nástroj pro zamezení vzniku vibrací a docílení lepšího výsledného povrchu. Automatické vyklopení je možno použít u všech dostupných 3D strategií. Tyto funkce zjednodušují celý proces programování 5osého stroje a umožňují tak efektivně využít jeho potenciál.
Víceosé obrábění bylo donedávna považováno za pokročilou technologii určenou pouze pro letecký a automobilový průmysl. HSMWorks vylepšuje produkční obrábění překonáním této bariéry a činí víceosé obrábění dostupné pro každého. Distributorem HSMWorks je v České republice společnost 3E Praha Engineering s pobočkami:Praha, tel: 284 823 127, mail: info@3epraha.cz www.3epraha.cz
