Edgecam - revoluce pokračuje, hrubovací technologie Waveform dostupná i pro soustružení |
Autor článku: David Emler | |

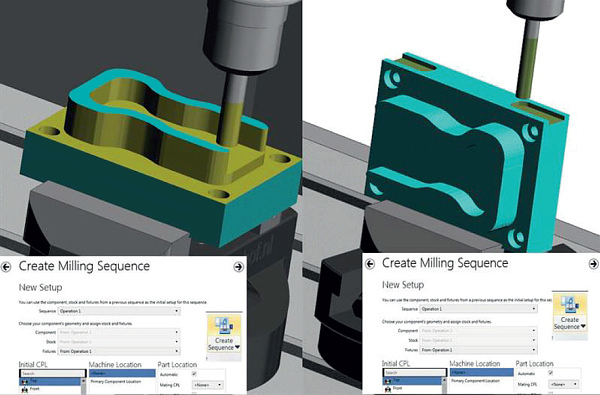

Podpora obrábění na více upnutíNová verze přináší podporu obrábění na více upnutí pro frézování i soustružení v prostředí Workflow. Navíc je možné použít aktuální polotovary z předchozích operací a zohlednit je v dalším obrábění. Přizpůsobení uživatelského prostředí - Témata:Prostředí Workflow je možné upravit dle preferencí uživatele a uložit si ho jako vlastní téma. Uživatelé si mohou prostředí upravit a sdílet ho, často používané příkazy a cykly si zvolit a umístit jako ikony tak, aby byly rychle a snadno dostupné bez procházení menu.

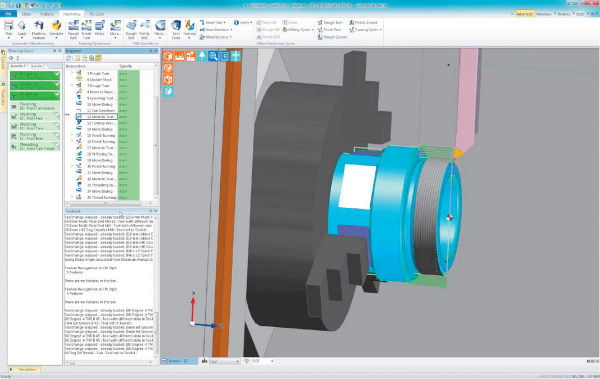

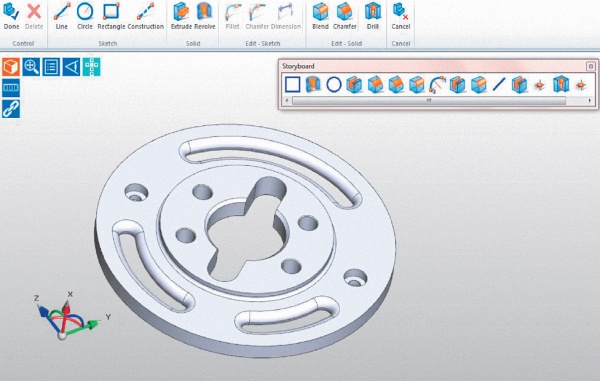

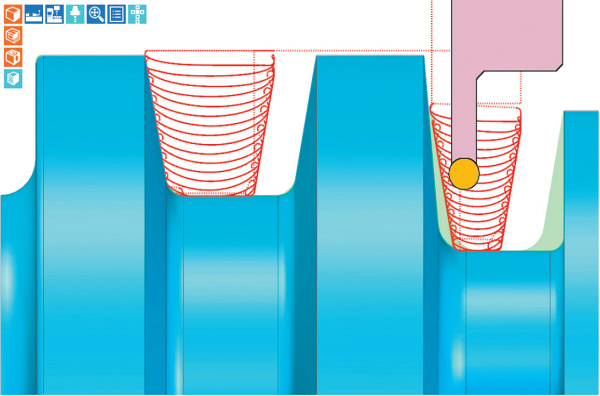

Edgecam Workflow Solids (EWS)Integrovaný objemový modelář Edgecam EWS prošel řadou vylepšení. Pro zrychlení procesu přípravy modelu mohou být například importovány soubory DXF a DWG, ze kterých lze tvořit 3D modely. Byla přidána možnost práce se závity, funkce pro kopírování a posun geometrie a mnoho dalšího. Waveform hrubování pro soustruženíDráhy jsou generovány tak, aby zatížení nástroje nepřekročilo zadanou mez, což umožňuje podstatně navýšit řezné podmínky, zefektivnit tak výrobu a zároveň násobně prodloužit životnost destičky. Cyklus respektuje aktuální stav obrobení polotovaru a eliminuje tak obrábění naprázdno. Synchronizace vybraných nástrojových hlav:Do dialogu synchronizace hlav byla přidána nová volba Vybrat hlavu, ve které lze zvolit, které nástrojové hlavy budou v danou chvíli synchronizovány a které ne. Nastavení hodnot seřízeníByla přidána nová volba Rotace seřízení při změně orientace nástroje. Ta usnadňuje uživateli použití nástroje v různých úhlech upnutí.

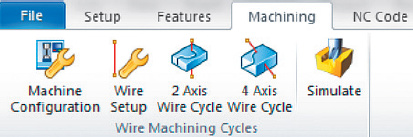

Podpora samostředících svěráků ve WorkflowNyní je možné při obrábění automaticky vkládat i samostředící svěráky, u kterých se pohybují obě čelisti, zatímco součást zůstává bez pohybu. Rychlé načítání 3D modelů z Autodesk InventoruByla přidána nová volba pro zrychlení načítání komplexních modelů a rozsáhlých sestav z Inventoru. EDM Drátové řezáníDrátové řezání je nyní dostupné i z prostředí Workflow a nově je přidána i plná 3D simulace řezání drátem, včetně zobrazení polotovaru a trysek.
Vylepšení tvorby útvaru pro drátové řezáníAlgoritmus pro tvorbu útvarů drátořezu byl v této verzi významně vylepšen a byla přidána možnost zadání tolerance odchylky. Soustružení na frézovacích strojích Byla přidána nová konfigurace postprocesorů umožňující soustružit na frézovacích strojích. Kromě samotného generování NC kódu je opět k dispozici i plná grafická simulace s kontrolou kolizí i rozsahů os stroje. Výběr 3D plochCykly jako řádkování, Profilování, Příčná drsnost, Zbytkové a Tužkové frézování byly upraveny a nově je možné pro obrábění označovat i konkrétní plochy na objemovém modelu. Ostatní plochy modelu, které nebyly vybrány pro obrábění, jsou automaticky chráněny, bez potřeby vytvářet hranice apod. Nový cyklus Gravírování:Nový cyklus pro gravírování umožňuje gravírovat i složité kontury pomocí plynulé změny hloubky záběrů. Pořadí hrubování a dokončováníDo hrubovacích i dokončovacích cyklů byla přidána funkce pro optimalizaci pořadí drah, což má pozitivní vliv na výsledný strojní čas. Díky funkcím pro obrábění z více stran, technologií Waveform v soustružení, novému gravírování, přímému výběru ploch modelu pro obrábění, možnosti použití drátořezu přímo v prostředí Workflow a mnoha dalším novinkách a vylepšením přináší Edgecam 2015 R1 nové užitečné funkce opravdu pro každého. Tyto i mnoho dalších novinek je dostupných pro všechny uživatele s platnou smlouvou o aktualizaci. Nexnet, a. s., disponuje vlastní nástrojárnou, kde jsou v konstrukci a technologii nasazeny softwary VISI a Edgecam. Spojením výhradního zastoupení a nasazení softwarů ve vlastní výrobě tak vzniká jedinečné technologické centrum, které našim zákazníkům poskytuje možnost nahlédnutí do praxe, školení přímo ve výrobě a především čerpání ze špičkových znalostí a dovedností našich specialistů získané denní praxí.
