Superšrafy v aplikaci AutoCAD

Autor článku: Michal Spielmann – NICOM

Tags: AutoCAD | Autodesk | Kurzy | Michal Spielmann | Nicom | Superšrafy | Vzdělávání

 Nicom Obr01-1850Dnešní tip přidávám na žádost některých uživatelů, kteří reagovali na můj poslední článek o vytvoření šrafovacího vlastního vzoru. Prý slyšeli něco o superšrafách, tak jestli bych je nemohl uživatelům také přiblížit. No a protože se blíží čas vánoční, tak kdy jindy přání splnit…

Supethatch

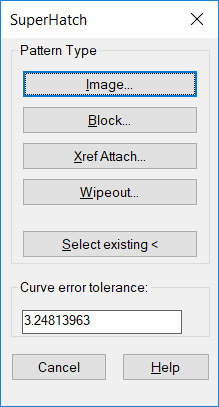

Šrafy pracují obdobným způsobem jako fonty písma, de facto jako vektorové obrázky. Takže jak bylo popsáno v předchozím článku, je potřeba vytvořit soubor se specifickým kódem pro vytvoření šrafovacího vzoru. AutoCAD disponuje také příkazem SUPERHATCH, který spustíte z příkazové řádky nebo ho najdete na kartě Express Tools karta Express Tool.

Ten umožňuje vytvářet šrafovací vzor na základě obrázků, bloků, xrefů, … Pojďme se tedy podívat, na jakém principu tento příkaz funguje. Bohužel nástroje Express Tools nejsou dostupné v aplikaci AutoCAD LT.

 Nicom Obr02-1850

Šrafovací vzor pomocí bloku

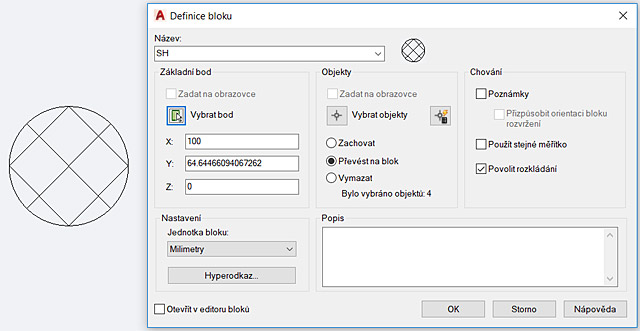

Pomocí standardních nástrojů vytvořte požadovanou geometrii. Následně pomocí příkazu BLOK vytvořte definici bloku. Jako referenční bod jsem v následujícím obrázku určil nejnižší bod geometrie.

 Nicom Obr03-1850

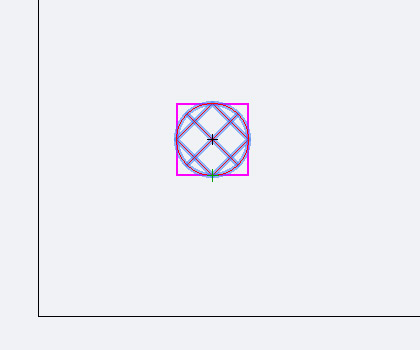

Spusťte příkaz SUPERHATCH a v zobrazeném dialogu použijte tlačítko Block. V následujícím dialogu SuperHatch – Insert potvrďte tlačítkem OK. Určete bod vložení kliknutím do uzavřené oblasti. Nastavte nebo klávesou Enter přijměte měřítka v osách x, y a úhel natočení a na konec akceptujte umístění bloku opět klávesou Enter. Kolem umístěného bloku se zobrazí fialový rámeček, definující hranici šraf.

 Nicom Obr04-1850

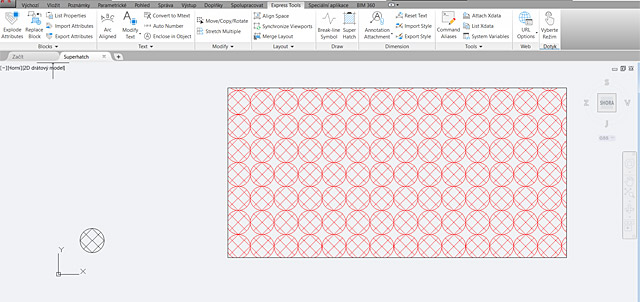

Na výzvu Specify block [Extents] First corner <magenta rectang>: použijte možnost Extents a potvrďte klávesou Enter nebo definujte 2 protilehlé rohy nové oblasti šrafování a opět ukončete klávesou Enter. Na výzvu Specify an option [Advanced options] <Internal point>: klikněte do šrafované oblasti a ukončete klávesou Enter.

 Nicom Obr05-1850

Ostatní možnosti

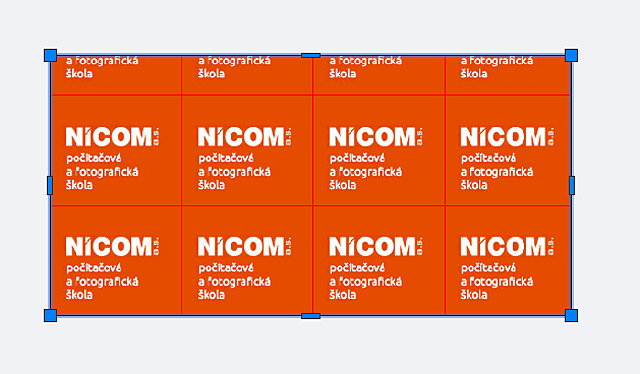

Ostatní možnosti pomocí obrázku, xrefů, překrytí či skupin objektů fungují na podobném principu.

 Nicom Obr06-1850

Takže teď už mě nezbývá, než všem popřát klidné a pohodové vánoční svátky a at´se „CADDAŘÍ“ v novém roce. Budu se těšit na některém z vybraných 3D či CAD kurzů.
A nezapomínejte: k zefektivnění vaší práce povede instruktáž pod odborným vedením specializovaného instruktora. Neváhejte si vybrat z kurzů v AutoCAD či jiných kurzů autorizovaném školicím středisku NICOM, a. s., nebo rovnou nadělte pod stromeček svým blízkým dárkový poukaz na potřebná školení.

Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.

Michal Spielmann
Autodesk Certified Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
