Nejnovější aktualizace Onshapu

Pátek, 04 Září 2015 07:19

Tags: 2D výkresy | 3D modely | Cloud | Drawings | Extrude | Fillet | Loft | Materiály | Onshape

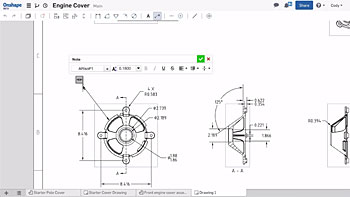

Onshape drawings-1536Největší novinkou této aktualizace je cloudové řešení Onshape Drawings pro tvorbu profesionálních 2D výkresů Onshape modelů. Je zde i nástroj pro náhled výkresu, a to nejen standardních náhledů, ale i promítnutých, pomocných a sekčních. Další nástroj umožňuje měnit rozměry a přidávat anotace. Onshape Drawings nabízí export do formátů DXF, DWG a PDF. Jinými novinkami samotného programu Onshape jsou vylepšení u funkce Loft umožňující vytvářet např. tělesa mezi nerovnými povrchy, nebo možnost specifikovat okrajové podmínky.

Dytron

U příkazu Extrude lze nyní přidat draft, hrubý koncept, a nastavit úhly. Novinkou je rovněž možnost přidat kóty průměrů výběrem konstrukční čáry a posouváním kurzoru. Jakmile se kurzor přesune nad konstrukční čáru, hodnota se zdvojnásobí a je přidán symbol průměru. Přidat lze i záporné rozměry. To je užitečné v situacích, kdy se snažíte „překlopit“ entity skici, které byste jinak byli nuceni odstranit nebo ručně přetáhnout před změnou rozměrů.
U příkazu Fillet je možnost manipulace a dynamické změny velikosti zaoblení. A konečně přibylo i pár nových materiálů včetně ocelových, a také PLA a MDF materiály.
Další informace a instruktážní videa najdete na tomto odkazu.
