ZW3D 2022 – CAD/CAM funkce další úrovně |
Autor článku: Marek Kmeť (technik ZW3D) | |

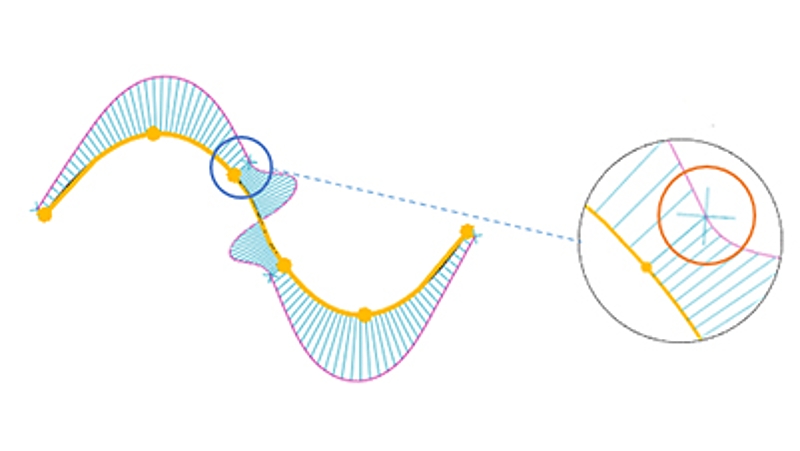

G3 kontinuita zvyšuje kvalitu plošného modelováníVývojový tým ZWSOFT zase posunul schopnosti modelování na vyšší úroveň — v ZW3D 2022 je možné generování křivek s G3 kontinuitou, což znamená, že můžete vytvářet plynulejší křivky a nachystat si tak kvalitní kostru pro vytváření povrchů s vysokou úrovní kontinuity.

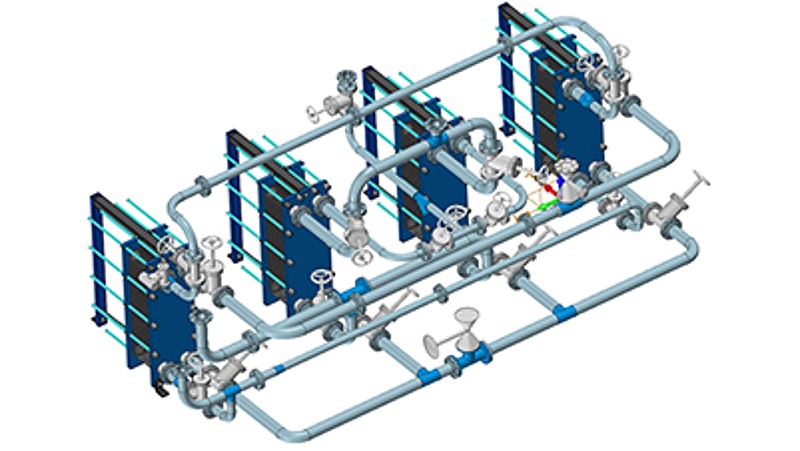

Zaměření se na více oborů ve strojírenství3D CAD/CAM řešení je často používáno ve společnostech, které se zabývají návrhem produktů, mechanizmů, forem, obráběním, atd. S novým modulem pro návrh potrubí, ve kterém lze navrhovat potrubní trasy a potrubní komponenty pro přenos kapalin a plynů, se ještě více přibližuje profesionálům z dalších oborů.

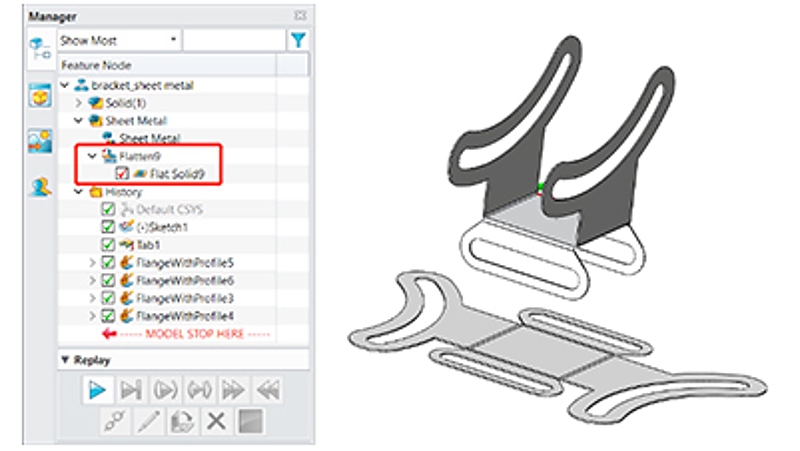

Nesčetné množství nových CAD/CAM funkcí pro zvýšení efektivity a kvalityNové a vylepšené CAD/CAM funkce ZW3D 2022 přinášejí rychlejší návrh a výrobu produktů. Například nově přepracovaný příkaz „Rozvin“ vám umožní kontrolovat výsledek rozvinutí plechového dílu v reálnem čase, čímž se zkrátí a zjednoduší také i generování DXF výkresů pro řezaní plechu, tento výkres můžete generovat přímo ze správce ZW3D (ze stromu).

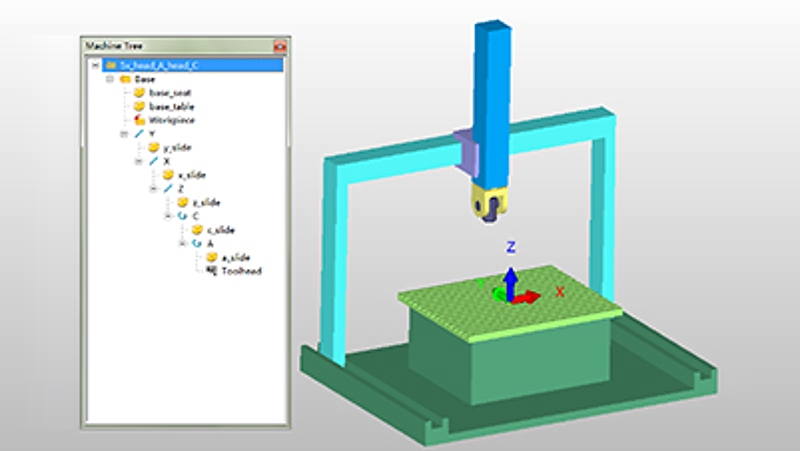

V modulu obrábění zase přibyly v Hrubovací operaci „Koncentrické hrubování“ funkce na generování drah pomocí pole u „Hrubování profilu“, a v 3x hrubovacích operacích také detekce plochých oblastí, v operaci „Cik-cak hrubování“ přibyla možnost pořadí obrábění. Pokud používáte simulaci celého stroje, tak tato simulace byla také značně vylepšena. Díky tomu může výrazně stoupnout efektivita a kvalita vašeho obrábění, což vysvětluje produkt manažer ZW3D převzetím technologie více jader procesoru a zdokonalení algoritmu pro rychlejší generování drah nástroje. Zejména čas výpočtu byl v průměru zredukován o 50 %, což bude více zřejmé u větších dílů.
ZW3D 2022 pomůže lidem z vícero průmyslových odvětví, a umožní tak, aby tento produkt mohlo používat více profesionálů z celého oboru strojírenství.
