Tags: Autodesk | Inventor 2015 | Kurzy | Michal Spielmann | Nicom | Školení Společnost Autodesk uvolnila na sklonku března pro řadu 2015 i aplikaci Inventor 2015. Pojďme se podívat na přehled novinek, které přináší. S aplikací Inventor 2015 získáte výjimečný zážitek modelování. Nová verze přináší zaměřené a působivých dodatky k prostředí 3D modelování jako jeho primární téma. Také přináší robustní balík podle požadavků zákazníka pro zlepšení produktivity skrz celé pracovní prostředí a to jak pro nové, tak i pokročilé modeláře. Zahrnuty jsou nástroje pro přímou editaci a volné „freeform“ modelování pro vytváření objektů a rychlejší způsoby, jak upravovat a vytvářet vztahy mezi náčrty. Obecně novinky můžeme rozdělit na tři oblasti: přímé modelování, výuka a vylepšení pracovního postupu.

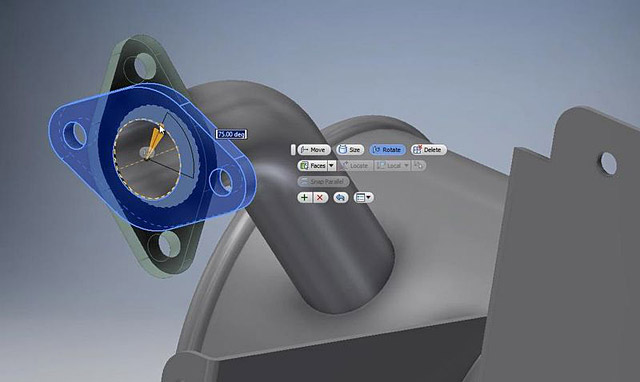

Přímé modelování Modelování je nyní jednodušší s přímou editací, modelováním freeform a náčrty. Parametrický posun, velikost, otáčení a odstranění importovaných modelů těles nebo nativních souborů aplikace Inventor:
- rychle a přesně změňte parametry / vlastnosti geometrie součásti v modelech s komplexní historií,
- provádějte změnu importovaných dat základních těles,
- než potvrdíte změnu návrhu, můžete prozkoumat její možnosti. Prozkoumejte změnu návrhů součásti v rámci nadřazené sestavy. Zarovnejte geometrii na aktivní části s geometrií z jiných částí (neasociativní).

Volné modelování (Freeform) Použijte toto flexibilní navrhování pro prozkoumání a vytvoření volného tvaru (freeform) modelu pomoci přímé manipulace. Zde můžete editovat volné tvary v jakékoliv fázi návrhu.
- Kombinujte nástroje volného modelování se stávajícími parametrickými modely nebo začleňte volné modelování, když to bude potřeba z konstrukčních důvodů. Využijte příkazu Freeform Match Edge k úpravě nepravidelného tvaru tělesa tak, aby odpovídal stávajícímu modelu nebo geometrii náčrtu.
- Vytvářejte koncepční modelování s novými nástroji pro volné modelování. Vytvořte surové tvary, kde velikost a tvar nejsou dosud stanoveny.
Nové nástroje vazeb a nastavení Vytvářejte náčrty požadovaných tvarů rychleji a snadněji. Nový Relax Mode zvyšuje produktivitu úpravy geometrie, která je již omezena. Zažijte větší kontrolu nad vazbami s vylepšeným zobrazením, inferencí a možnostmi odstranění. Jeden nový příkaz s názvem Constraint Settings poskytuje přístup ke všem nastavením souvisejících s 2D zavazbením náčrtu.
Lepší spuštění a výuka Nové výukové prostředí a nástroje, to vše dohromady poskytuje učení jednodušší a rychlejší.

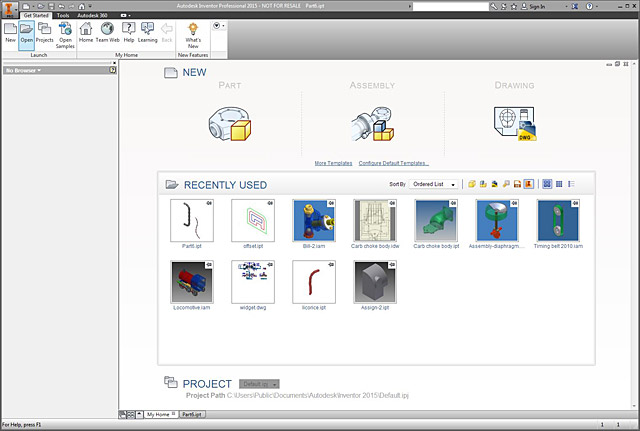

Inventor Home funguje jako uživatelská osobní palubní deska a poskytuje jediné centrální místo pro spouštění nebo úpravu souborů nebo pro přístup k výuce a obsahu nápovědy. Přístup k týmovému webu je také k dispozici přes Inventor Home. Použijte týmový web pro poskytnutí odkazů na obsah vašeho výběru. Stejně tak cesta k výukovým tutoriálům je k dispozici přes Inventor Home. Nový výukový program vás provede nejběžnějšími pracovními postupy s cílem poskytnout pevný základ vašich dovedností. Nové interaktivní cvičení pokrývají základy náčrtu, součástí, sestav a výkresů. Poutavé úkoly ve cvičení podporují důkladné učení.
Lepší Vyhledávání přispívá k vyšší produktivitě. Nyní budete mít veškerý bohatý obsah poskytovaný společností Autodesk na dosah ruky, rychle a snadno. Náhled vyhledávání zobrazí výsledky pro příkazy, články nápovědy, podporu obsahu, diskusní skupiny, videa na YouTube a příspěvky na blozích.
Vylepšení pracovních postupů Mezi mnoha vylepšeními naleznete:
Součásti
- Volba Twist angle je přidán do Tažení.
- Pro otvory je k dispozici standardní hloubka čepu.
- Vylepšení dialogu pro Parametry.
Sestavy
- Vylepšení spojení: odsazení počátku, vyberte virtuální střed mezi dvěma plochami jako společný počátek a srovnejte pracovní geometrii.
- Generátor rámů nyní podporuje opětovné využití členů.
- Můžete vytvořit pracovní roviny mezi dvěma rovnoběžnými nebo nerovnoběžnými rovinami.
Výkresy
- V poznámkách můžete poklepáním kdekoli na pozici vyvolat její úpravu.
- Můžete přesunout rozdělenou tabulky na další listy.
- Tvorba výkresů s velkými sestavami je rychlejší.
- Vytvořte „zkrácené“ kóty (lineární , úhlové a délky oblouku ).
Plechy
- Využijte výběrového okna bodů pro umístění razníků.

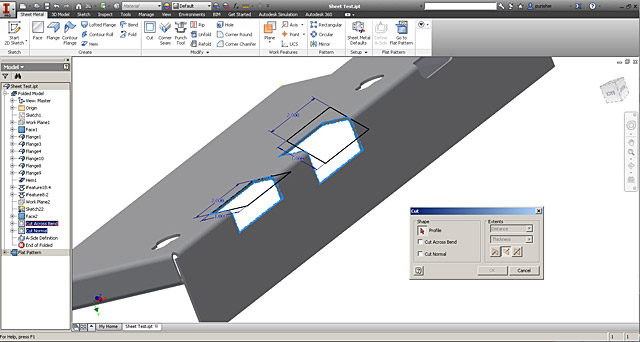

- Volba Cut Normal byla přidána do dialogu Výstřih.
- Rozšířené ovládání orientace v rozvinu.
- V prohlížeči EOP (End of Part - Konec součásti) je změněn na EOF (End of Flat / Folded - Skládané).
- Určete stranu A pro rozvin a razník.

Jelikož popsat podrobněji všechny novinky vydá na několik článků, sledujte pozorně stránky www.nicom.cz. Seriál novinek aplikace Inventor 2015 naleznete pod Články sekce CAD-programy. Pokračujte ve čtení pro získání dalších podrobností o všech těchto velkých vylepšeních nebo navštivte náš nový rozdílový kurz pro Autodesk Inventor 2015.
Na setkání se těší
Michal Spielmann
