Tři výborné bezplatné pluginy pro SketchUp 2017 od Fredo6 |
Autor článku: Nicom - Michal Spielmann | |

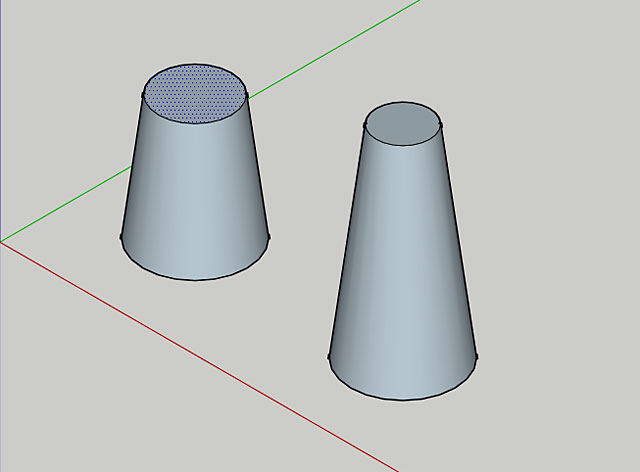

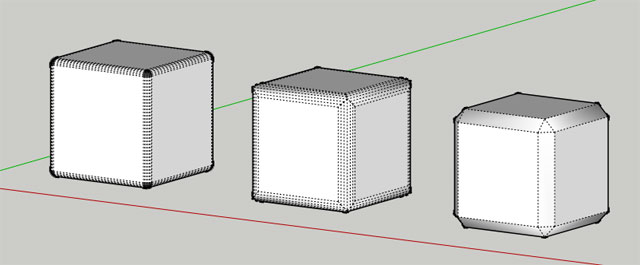

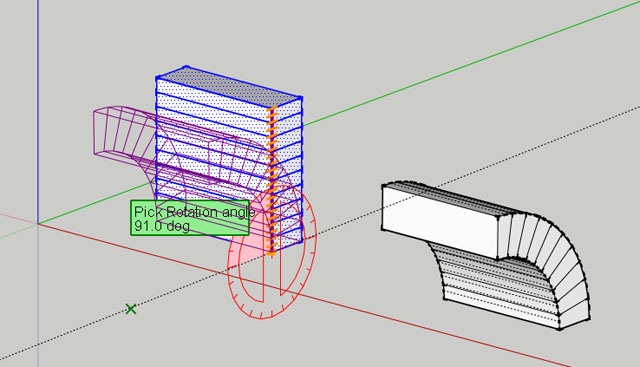

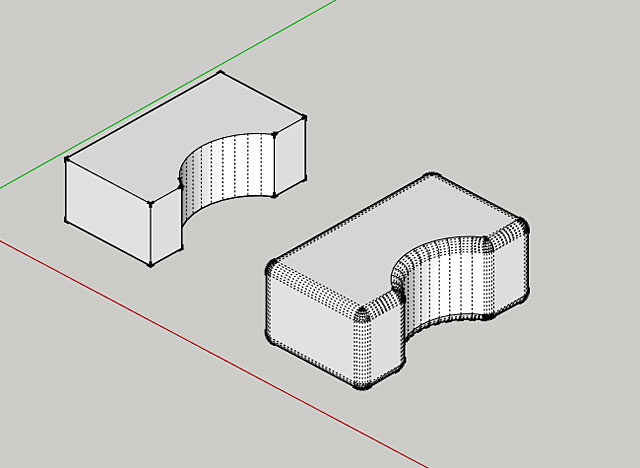

RoadCornerRoundCorner od Fredo6 provádí zaoblení okrajů a rohů 3D tvarů podél 2D profilu ve třech režimech: Kulaté rohy, Ostré rohy a Zkosení. RoundCorner také podporuje konkávní rohy (vždy vykreslené jako okrouhlé) a neortogonální okrajové plochy. Rohy mohou mít 2, 3 nebo více hran. Vyžaduje knihovnu LibFredo6 7.6 nebo vyšší. FredoScalePomocí dalšího modulu FredoScale můžete orientovat výběrový box kolem sady objektů a interaktivně aplikovat řadu geometrických transformací, jako je změna měřítka, zužování, roztahování, rovinný střih, zkroucení, ohýbání a otáčení. Rozšířením lze provést některé transformace bez výběrového boxu. Vyžaduje knihovnu LibFredo6 7.4 nebo vyšší. Zde jsou nejpoužívanější:

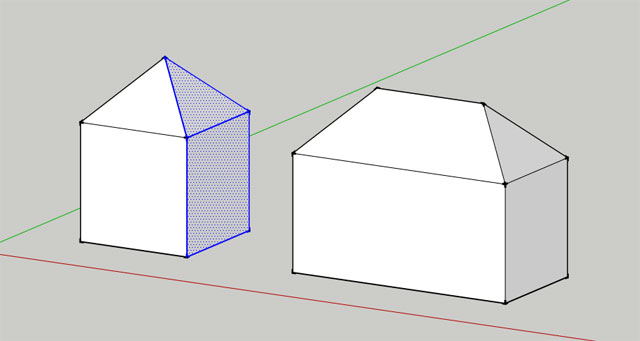

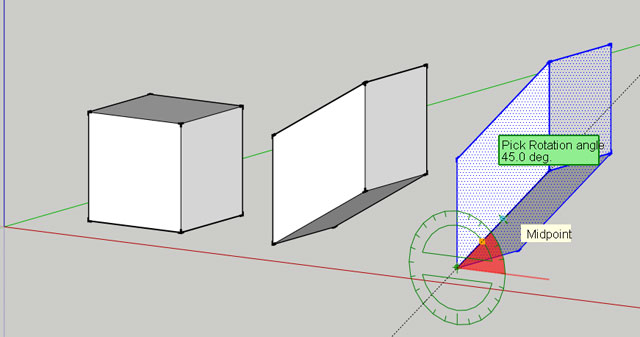

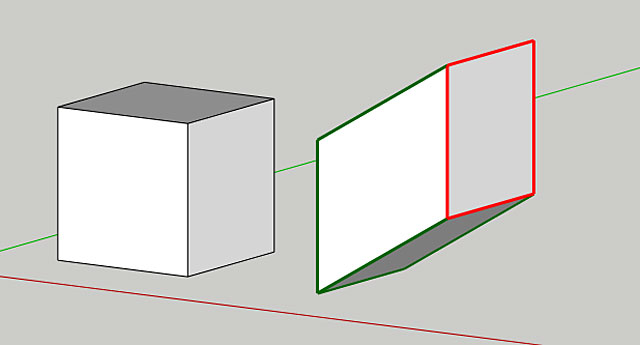

Rovinný střih lze také použít ve volném režimu, kdy plochu a úhel specifikujete pomocí úhloměru.

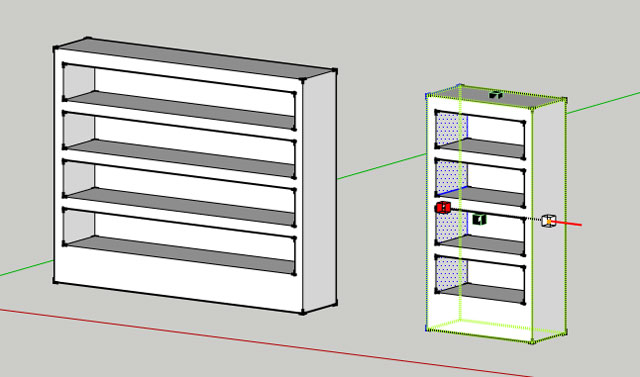

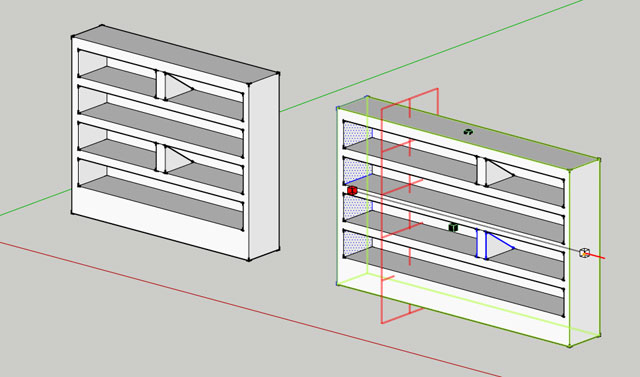

Implicitně je pivot protažení na středové rovině výběru. Pro spoustu situací je to fajn, ale je spoustu případů, kdy můžete pomocí rozdělovače střed posunout. Rozdělovač aktivujte klávesou F4. Protažení pracuje i s komponentami či skupinami.

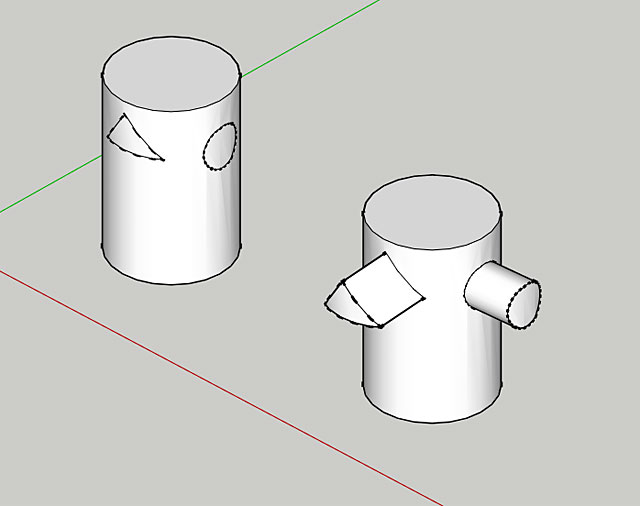

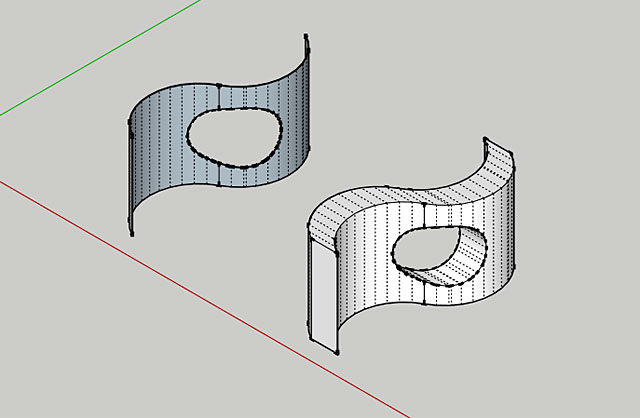

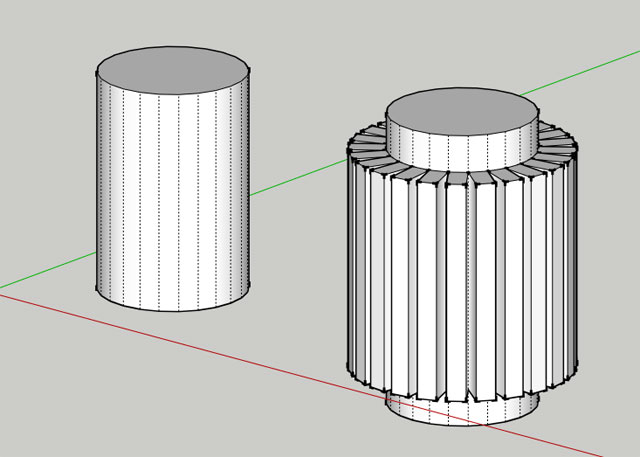

Joint Push PullJointPushPull je sada nástrojů vysunutí pracujících na plochách. Oproti běžnému nástroji Push/Pull nabízí mnoho rozšíření:
Věřím, že alespoň jeden plugin bude pro vás užitečný. Pokud vám modelování pomocí modulu dělá potíže, pamatujte, že nejproduktivnější je výuka pod vedením odborného lektora – profesionála. Neváhejte tedy a zvolte si některý z kurzů, nebo si domluvte konzultace v autorizovaném školicím středisku společnosti NICOM, a. s. Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice. Michal Spielmann
