Novinka na trhu – EdgeCAM verze 11.5 |
|
Efektivní CAM systém, má výrazný podíl na úspěchu současných výrobců, které čelí stále většímu konkurenčnímu tlaku. EdgeCAM verze 11.5 přináší úsporu času při generování dráhy nástroje až o 50 % (v závislosti na zvoleném cyklu), stejně tak jako spoustu nových funkcí, které najdou uplatnění při tvorbě technologie jak na starších CNC strojích, tak i na nejmodernějších víceosých CNC strojích. EdgeCAM 11.5 dále rozšiřuje stávající Simulaci víceosých obráběcích strategií. Zlepšení pětiosých schopností EdgeCAM přináší nové možnosti při programování strojů se standardní konfigurací nebo komplexní konfigurací stůl/stůl, například vykloněný stůl. Novou možností verze 11.5 je pětiosé plynulé hrubování, které najde uplatnění zejména ve strojírenských oborech jako jsou letecký a automobilový průmysl. Vícenásobné přejezdy a hloubky poskytují uživateli větší flexibilitu programování. Aplikace jednotlivých nebo vícenásobných drah je využita při generování hrubovací strategie, včetně možnosti dokončovacího průjezdu, pokud je to potřeba. Tyto možnosti jsou uživatelsky definovány, čímž EdgeCAM nabízí větší kontrolu při tvorbě dráhy nástroje.

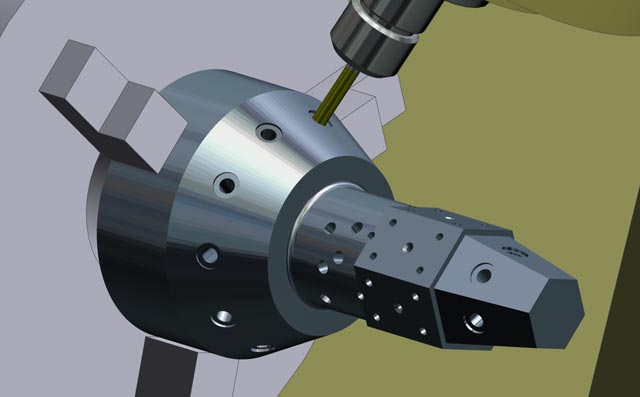

Vylepšení v cyklu Dokončení zbytků pro generování optimální dráhy nástrojeKlíčem k úspěšné výrobě je efektivní využití inovačních technologií. Vylepšení v cyklu Dokončení zbytků jsou zaměřena na generování optimální dráhy nástroje, nová volba automaticky vybírá nejvhodnější strategii pro obrábění strmých a mělkých oblastí, pro zajištění nejlepší kvality obráběného povrchu.Dokonalejší obrábění otvorůObrábění otvorů v EdgeCAM bylo zdokonaleno o nový modifikátor "Ukončení", který definuje celkovou hloubku otvoru, zatímco další vlastnosti útvaru Nová Díra nabízí podporu pro obrábění Prstenců (O-kroužků), pomáhá tak lépe definovat parametry otvoru. Navíc, jsou v EdgeCAM nové Operace s grafickým prostředím pro soustružení a frézování, s odlišnými dialogy specifickými pro každou profesi.Zrychlení simulace obráběníEdgeCAM 11.5 přináší podstatné zvýšení rychlosti simulace v EdgeCAM Simulátoru. EdgeCAM nabízí nejmodernější nástroj pro simulaci obráběcího procesu s plnou podporou grafiky stroje, EdgeCAM Simulátor zobrazuje realistickou prezentaci obráběcího procesu, která umožní uživateli testovat program off-line (mimo CNC stroj) a dosáhnout tak vyšší produktivity obrábění, bez zdlouhavého odlaďování na stroji. Nejnovější vylepšení EdgeCAM Simulátoru je obzvláště důležité pro simulaci pětiosého plynulého obrábění, tvarového frézování a spirálového profilování.Ostatní zlepšeníKromě uvedených novinek, toto poslední vydání EdgeCAM obsahuje několik nových vlastností, navržených tak, aby zajistili rychlejší a efektivnější programování:
EdgeCAM Part ModelářEdgeCAM Part Modelář je vlastní nástroj Pathtrace pro 3D modelování, specificky určený pro rychlou a jednoduchou tvorbu nebo editaci Solid modelů. Je to ideální software pro tvorbu modelů upínacích přípravků, úpinek a nástrojů, to je hlavně důležité pro technology, kteří potřebují cenově příznivý CAD systém s kompletní podporou asociativity modelu při následném obrábění. Nová verze EdgeCAM Part Modeláře nyní nabízí podporu pro STEP soubory.
Verze 11.5 přináší nové uživatelsky přívětivé prostředí, včetně editovatelných nabídek a nástrojových lišt s vyspělými funkcemi jako jsou záložky a dialogová nápověda - stejně tak jako v EdgeCAM - čímž se stává EdgeCAM Part Modelář ještě více intuitivní a snadno použitelný nástroj pro přechod od 2D do 3D designu součástí. Snadná CAD integracePlně asociativní propojení mezi EdgeCAM Solid obráběčem a všemi nejvýznamnějšími CAD systémy je základem neustálého vývoje EdgeCAM. EdgeCAM Solid obráběč načítá "nativní" data z CAD systému, vyhýbá se tak problémům při transformaci modelů nebo potenciálním chybám s modely jiných formátů. Nejnovější verze EdgeCAM přináší podporu aktuálních verzí hlavních CAD systémů včetně SolidWorks 2007 a SolidEdge V19.EdgeCAM Solid obráběč podporuje načítání Solid modelů z posledních verzí těchto CAD systémů:
|
