Seznamte se s NX 5

Uvedení nové verze komplexního CAD/CAM/CAE nástroje NX společnost UGS v polovině dubna 2007 bylo možná zastíněno nedlouho poté oznámenou akvizicí společností Siemens. To ale nic nemění na tom, že verze NX 5 je významným milníkem v historii špičkových řešení UGS. Nová verze přináší klíčová zlepšení technologií, která zákazníkům umožní značné zdokonalení produktivity a efektivity. Pojďme se podívat na hlavní novinky.

Systémové inovace NX 5

NX 5 má sjednocené uživatelské rozhraní, které zvyšuje produktivitu práce a podstatně zvyšuje použitelnost systému. Přepracované nabídky a dialogová okna jasně prezentují příkazové kroky. Požadované vstupy jsou v systému implementovány jednotným způsobem a zvyšují konzistenci i názornost prováděných operací. Díky uživatelským rozhraním nastaveným dle role uživatele je možné zobrazit funkce NX dle úlohy a kvalifikace uživatele. Nové uživatelské rozhraní bylo vyvinuto ve spolupráci se zákazníky NX a externí návrhářskou agenturou.

Nástroje správy Teamcentru vestavěné v NX

NX 5 umožňuje přímý přístup k Teamcentru pomocí nového zdroje informací v Teamcenter Navigátoru (tzv. resource bar). Nové volby výběru souborů při otevírání, přidávání, importu, exportu a nahrazování komponent nabízí lepší využitelnost a přístup ke spravovaným informacím, to vše ve stylu, který je uživatelům NX dobře znám.

Vylepšené souběžné navrhování

NX 5 umožní společnostem snížit množství oprav a zlepšit spolupráci vytvářením „rozhraní“ do dílů a publikováním a správou těchto rozhraní v Teamcentru. Rozhraní mohou zahrnovat geometrii a výrazy definující body propojení, umístění a rozhraní souvisejících komponent. Přístup uživatelů lze potom omezit na definované rozhraní dílu a uživatelé mohou mít podrobné informace o závislostech.

Podpora opakovaného použití návrhů

Díky přínosům opakovaného použití nástrojů NX 5 a Teamcentra dosahují společnosti výhod nižších nákladů a zkrácení doby uvedení výrobku na trh. Nový navigační nástroj Reuse Library v NX zobrazuje normalizované díly a opětovně použitelný obsah v hierarchické stromové struktuře. To návrhářům umožňuje přímé procházení hierarchie položek Teamcentra, složek Teamcentra i adresářů operačního systému a nalezení požadovaných normalizovaných dílů, katalogových dílů a dílů návrhu.

Dynamický řez sestavou traktoru
Dynamický řez sestavou traktoru

Průmyslové navrhování v NX 5

V rámci průmyslového navrhování obsahuje NX 5 mnoho vylepšení nástrojů geometrie křivek a ploch. K nástrojům pro stylovaná tažení, přechody, rohy a globální tvarování byly přidány nové ovládací prvky pro spojitost, editační manipulátory a volby pro zadání/výběr umožňující lepší ovládání a lepší kvalitu geometrie. Nástroje pro modelování křivek a ploch byly rozšířeny a nabízí nyní jednodušší a rychlejší tvorbu i úpravy obecných tvarů.

Rychlejší a jednodušší analýza geometrie

Návrháři nyní mohou snadněji organizovat, kontrolovat a opakovaně používat nástroje analýzy geometrie, které se zobrazují v navigátoru NX dílu. Upravitelné šablony analýz umožňují použití kombinací nástrojů analýzy na libovolný počet prvků. Návrháři mohou šablony vytvářet, upravovat je a uložit si je pro opakované použití a sdílení normalizovaných objektů analýzy.

Svoboda navrhování díky pokročilým funkcím výběru

NX 5 slučuje všechny volby výběru geometrie do jediného panelu nástrojů, což usnadňuje práci na interaktivním návrhu. Nové volby uživatelům umožní efektivní výběr a seskupování více stěn, křivek prvků, hran a komponent. Pokročilá možnost výběru funguje spolu s NX rozšířeným přímým modelováním i u modelů importovaných z libovolného zdroje, což při práci s převzatými daty přináší nejproduktivnější řešení. Ve srovnání s tradiční technologií rozpoznávání prvků přináší tato nová metoda velké úspory času a zvyšuje produktivitu práce na návrhu.

Produktivnější skicování při rozvržení sestavy a tvorbě prvků

Nové příkazy usnadňují tvorbu rohů, odsazení křivek, tvorbu průnikových křivek a rychlejší ořezávání a protahování křivek. Dialogové okno pro výrazy bylo do skicáře přidáno kvůli zachycení celkového záměru návrhu. Kóty skici a připojené výrazy mohou být reasociovány k nové cílové geometrii, takže je není nutné mazat a znovu vytvářet. Nový příkaz pro vazby uzamyká křivky skici ve zcela definované pozici a orientaci.

Reuse Library je knihovna inteligentních dílů a konstrukčních skupin
Reuse Library je knihovna inteligentních dílů a konstrukčních skupin

Výrazné zvýšení výkonu u velkých sestav

NX 5 má výrazně změněnou architekturu, která u velkých sestav zlepšuje funkčnost a výkonnost pro velké sestavy. NX modelování sestavy nyní pro vizualizace a spolupráci více systémů CAD využívá široce rozšířený formát dat JT a technologii Direct Modeling od společnosti UGS. Použití formátu JT zlepšuje funkce návrhu sestavy u facetových modelů a umožňuje provádět klíčové operace bez nutnosti použití přesné objemové geometrie. Formát JT snižuje využití operační paměti, zkracuje dobu rendrování a zvyšuje počet dílů a výkon velkých sestav NX. Testy typických velkých sestav prokázaly 60% nebo větší snížení využití paměti a 65% nebo větší zvýšení rychlosti zobrazení snímků.

Aktivní model integruje procesy modelování, revizí a změn

NX 5 přináší funkce digitálního modelu do prostředí návrhu sestavy, přičemž představuje technologie z aplikace Teamcenter Visualization od společnosti UGS, která podporuje multi-CAD prostředí a návrh dílů v kontextu sestavy. Aktivní model v NX umožňuje okamžité revize provedených úprav, spojuje procesy návrhu a revize do jediného řešení a eliminuje nutnost správy souborů vznikajících při samostatném řešení návrhu a modelu.

Kontrola platnosti návrhu v NX 5

Kontroly platnosti návrhu lze v NX 5 konfigurovat tak, že se provedou automaticky při ukládání souboru návrhu a zajistí konzistenci platnosti a včasnou detekci problémů. Aby byla interpretace výsledků rychlejší, jsou kontroly měření průběžně zobrazovány během sekvenční analýzy sestavy a pohybové analýzy pomocí barevných pozadí (vizuální zpětná vazba stavu kontroly).

Modelování plechových součástí v NX 5

V NX 5 je modelování plechových součástí propojeno s databází materiálů, která návrhářům automaticky umožňuje použít tloušťku materiálu, poloměr ohybu, neutrální faktor vlákno a další charakteristiky, potřebné při výběru materiálu. Tabulky ohybů a vzorce přípustných ohybů pomáhají dodržovat ustanovení norem v oblasti návrhu plechových dílů. NX 5 přidává nový nástroj pro modelování, který významně snižuje množství zadávaných dat nutných k vytvoření běžně používaných obrub, kruhových rohových ohybů a prvků střižníků. Systém nabízí přímou úpravu poloměru oblasti ohybu, tloušťky a k-faktoru, který také vypomáhá při simulaci přechodových stavů ohýbání. U výkresů plechových dílů zavádí NX novou metodu tvorby výkresu s rozvinutými i tvarovanými pohledy a speciálními poznámkami parametrů ohybů. Aby se zjednodušila výroba, NX exportuje křivky rozvinu s poznámkami k ohybovým regionům pro přímé zadání do příslušných strojů.

Simulace proudění v motorovém prostoru
Simulace proudění v motorovém prostoru

Digitální simulace v NX 5

NX 5 přináší do UGS pronikavou vizi simulace životního cyklu výrobku – Lifecycle Simulation. NX 5 nabízí sjednocené prostředí připravené pro skutečnou výrobu i kompletní sadu nástrojů pro řešení simulací z mnoha odvětví a splňuje tak potřeby pokročilých analýz CAE prováděných návrháři a konstruktéry.
Průvodci postupy CAE zvyšují u základní analýzy pevnosti a vibrační analýzy možnost využití simulace, což ocení zejména noví a občasní uživatelé, například návrháři a konstruktéři.

NX Design Simulation

Prostředí simulace návrhů pro konstruktéry výrobků, kteří provádí základní analýzy typu „co když“ a podle jejich výsledků následně optimalizují své návrhy.

NX Motion Simulation

Prostředí simulace návrhů na úrovni sestav, kinematické simulace více těles a dynamické simulace celých systémů a podsystémů.
Pevnostní výpočet skříně a hlav motoru
Pevnostní výpočet skříně a hlav motoru

NX Advanced FEM

Integrované prostředí pro řešení více CAD/CAE systémů. Podporuje celou řadu simulací modelování a požadavků na vizualizaci výsledků CAE (MKP preprocesing a postprocesing) a je navrženo tak, aby mohlo být používáno s více řešiči MKP.

NX Advanced Simulation

Integrované řešení pro více systémů CAD/CAE, které kombinuje pokročilé modelování simulací a vizualizace výsledků pomocí NX Advanced FEM s plně integrovaným desktopovým NX Nastran- Basic řešičem.

NX Response Simulation

Nový doplňkový modul funkce NX Advanced FEM a Nastran, který nabízí interaktivní vizuální prostředí pro vyhodnocování vynuceného kmitání systému při vystavení různým typům složitých nárazových a vibračních zatížení.

Průmyslový design přímo v CAD, model kapoty traktoru
Průmyslový design přímo v CAD, model kapoty traktoru

NX Advanced Flow

V prostředí NX Advanced Simulation je k dispozici nový modul funkce NX Flow, který rozšiřuje rozsah výpočtů a simulací dynamiky kapalin(CFD) a spolu s NX Advanced Simulation obsahuje:
  • Vysoce stlačitelné proudění
  • Další modely turbulencí, zkoumání pomocí RFR (Rotational Frame of Reference)
  • Nelineární vlastnosti tekutin (viskózně plastické modely apod.)
  • Transportní úlohy – vlhkost, kondenzace

NX Advanced Thermal

V prostředí NX Advanced Simulation je k dispozici nový doplňkový modul k funkci NX Thermal, který přináší výkonné funkce:
  • Pokročilé záření (sledování paprsků, odrazy, infračervené podpisy atd.)
  • Kloubové a otočné sestavy
  • Vedení a hydraulické proudění
  • Elektrický ohřev (Jouly)
  • Transformace materiálů – změna fáze, teplotní ablace, spalování

Obrábění části formy v NX CAM. Model formy je asociativní s modelem dílu
Obrábění části formy v NX CAM. Model formy je asociativní s modelem dílu

NX Electronic Systems Cooling

Integrované řešení kombinující robustní MKP modelování, funkce NX Flow a NX Thermal a speciální funkce (tepelné spotřebiče, katalogy ventilátorů, výměna dat a modelář PCB, integrace ECAD/MCAD). Umožňuje vyhodnocování chladících účinků vzduchu proudícího kolem uzavřených elektronických systémů produkujících teplo, například ve spotřebním průmyslu, automobilovém průmyslu a dalších odvětvích.

NX Laminate Composites

Doplňkový modul k funkci NX Advanced FEM, který umožňuje vyhodnocování výrobků vyrobených z laminátových kompozitních materiálů. Nová definice vlastností při modelování laminátových entit zahrnuje podporu pro:
  • Nové typy materiálů a definice vrstev
  • Oblasti porušení, indexy porušení, míra bezpečnosti, nejhorší výsledky vrstev

Vývoj nástrojů v NX

Návrhy forem

Opakované použití návrhu
NX 5 návrh formy nabízí nový přístup k zachycení a opětovnému použití normalizovaných konfigurací návrhu formy. Tato nová funkce umožňuje návrhářům přednastavení šablony projektu návrhu formy s libovolným počtem komponent (posuvníky, vyhazovače, vstupy, chladiče apod). Poté může být šablona použita na začátku navrhování a daný obsah může být postupně upraven podle potřeby.

Kontrola platnosti návrhu nástroje
Je velmi důležité zkontrolovat celkový návrh v jeho ranné fázi s ohledem na včasné určení správných bezpečných vzdáleností a kolizí. NX 5 umožňuje návrhářům forem a výlisků rychlé provedení předdefinovaných kontrol.

Rozvin plechového dílu s analýzou tloušťky
Rozvin plechového dílu s analýzou tloušťky

Návrh postupových výlisků

Tvorba polotovarů a definice přípravných ohybů
Pracovní postupy pro tvorbu polotovaru a přípravných ohybů u přímých přerušených a volně modelovaných plechových dílů byly v NX 5 výrazně vylepšeny. Tvorba přípravných a finálních ohybů je nyní snazší a díky možnosti vícekrokových ohybů a nezávislému ovládání K faktoru a BAF zabere méně času. Dále byla představena jednokroková analýza formování, která nabízí možnost analýzy a generování zpráv o napětí, namáhání, ztenčení a odpružení.

Kontrola platnosti návrhu nástroje
Je velmi důležité zkontrolovat celkový návrh v jeho ranné fázi s ohledem na včasné určení správných bezpečných vzdáleností a kolizí. NX 5 umožňuje návrhářům forem a výlisků hlé provedení předdefinovaných kontrol.

Návrhy elektrod

Integrace palet
Aby NX 5 uživatelům pomohl se správným nastavením a kontrolou platnosti EDM, byly procesy výroby elektrody rozšířeny o podporu palet. Knihovnu normalizovaných palet může uživatel snadno konfigurovat a použít na libovolný projekt návrhu elektrod.

NX 5 CAM

NX 5 věnuje velkou pozornost zkušenostem svých uživatelů. Díky snaze o jednotnost a efektivnost rozhraní je každá nová verze NX CAM mnohem výkonnější a efektivnější. NX 5 přináší důležitá vylepšení uživatelského rozhraní s důrazem na všechny typy neobráběcích pohybů.

Forma pro výrobu plastového dílu
Forma pro výrobu plastového dílu

Vysokorychlostní obrábění

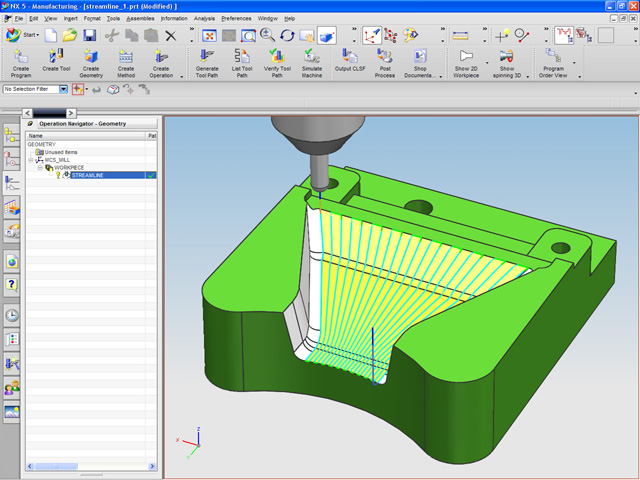

Nová dráha nástroje Streamline
NX 5 představuje pro CAM nový typ dráhy nástroje. Dráha nástroje Streamline je zvláště vhodná pro vysokorychlostní dokončování, protože srovnává pole obrábění podle určité geometrie dílu. NX CAM nabízí novou flexibilní metodu usměrnění polí obrábění. NX 5 CAM přináší naklopení osy nástroje při dokončování Z rovin. Naklopení může být určeno jako „směrem od dílu“ nebo specificky pomocí bodu nebo křivky. Naklopení nástroje umožňuje použití kratších nástrojů, které dosáhnou spodní části dutiny.

Vícefunkční obrábění

Simulace vícefunkčního stroje
NX 5 nabízí vynikající funkce synchronizace a simulace multifunkčních obráběcích strojů. Vylepšené funkce Post Builder, Synchronization Editor a technologie řízení řadí NX CAM na vedoucí pozici v této oblasti obrábění.

5osé obrábění

Dokončování Z rovin s naklopením osy nástroje
Uvedením této funkce do NX 5 CAM potvrzuje důležitost 5osých technologií v obrábění a dalších průmyslových odvětvích, které dosud 5osé metody nevyužívaly. Přidání funkce naklopení do rovinného dokončovacího procesu doslova smazává hranici mezi 3osými a 5osými postupy.

Automatizace NC programování

Machining Feature Navigator
NX 5 CAM představuje funkci Machining Feature Navigator, sloužící jako centrála pro všechny funkce obrábění. Tento nový organizační nástroj usnadňuje identifikaci a sledování postupu provádění každé funkce. Přizpůsobitelné pohledy prvků a jejich parametrů jsou někdy dokonce rychlejší než používání nejlepších procesů.
