OPEN MIND uvádí hyperMILL 2025

Tags: CAD/CAM | Hum­ming­bi­rd | hyperMILL | Obrábění | Open Mind | Strojírenství

OPEN MIND před­sta­vu­je verzi 2025 své CAD/CAM sady hy­per­MILL. Vr­cho­lem nové verze je snad­no po­u­ži­tel­ná funk­ce au­to­ma­tic­ké­ho od­st­ra­ňo­vání otře­pů. Verze 2025 ob­sa­hu­je nový te­se­lač­ní al­go­rit­mus a zjed­no­du­še­né zob­ra­ze­ní prvků pro CAD mo­de­ly, které po­má­ha­jí dále zrych­lit CAD část soft­wa­ru. Od­jeh­le­né hrany a ot­vo­ry jsou klí­čo­vé nejen z funkč­ní­ho hle­dis­ka, ale také vý­znam­ně při­spí­va­jí ke kva­li­tě a hod­no­tě ko­neč­né­ho vý­rob­ku.

hy­per­MILL 2025 na­bí­zí ba­lí­ček se třemi no­vý­mi stra­te­gi­e­mi pro od­jeh­lo­vá­ní přímo na stro­ji. Uži­va­te­lé mohou rych­le a spo­leh­li­vě od­jeh­lo­vat ši­ro­kou škálu ge­o­me­t­rií sou­čás­tí. Pě­ti­o­sé od­jeh­lo­vá­ní je efek­tiv­ním ře­še­ním pro lámá­ní os­t­rých hran sou­čás­ti. Po vý­bě­ru hran stra­te­gie au­to­ma­tic­ky vy­po­čí­tá všech­ny dráhy ná­stro­jů. Stra­te­gie pod­po­ru­je jak tříosý, tak pě­ti­osý režim, ve kte­rém je ob­rá­bě­ní pokud možno in­de­xo­vá­no. Totéž platí pro stra­te­gii pro od­jeh­lo­vá­ní hran na ot­vo­rech a pro­tí­na­jí­cích se ot­vo­rech. Další stra­te­gií v této sou­vis­los­ti je kar­tá­čo­vá­ní ot­vo­rů, při kte­rém spe­ci­ál­ní kar­tá­čo­va­cí ná­stroj od­jeh­lu­je příč­né ot­vo­ry, zá­vi­ty nebo jiné prvky nebo zlep­šu­je kva­li­tu po­vrchu. Pro­ces ob­rá­bě­ní je roz­dě­len do růz­ných fází a pro kaž­dou fázi lze de­fi­no­vat pa­ra­me­t­ry ob­rá­bě­ní, jako je vře­te­no, posuv, otáč­ky, chla­di­cí ka­pa­li­na a doba zdr­že­ní.

5osý automatický režim

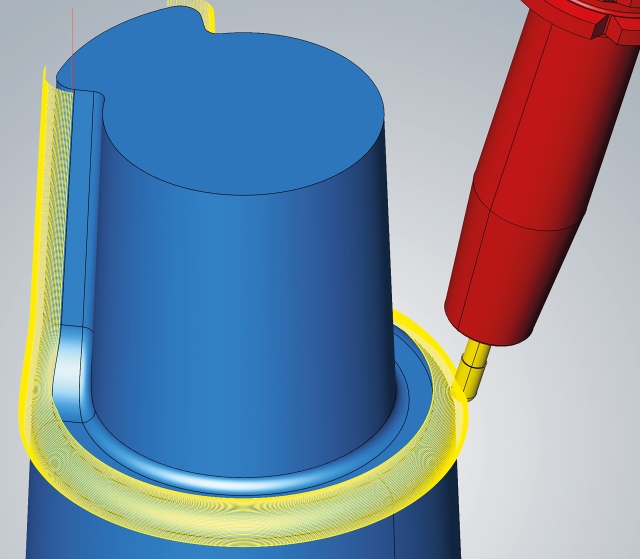

Nový pě­ti­osý al­go­rit­mus v hy­per­MILLu vy­po­čí­tá op­ti­mál­ní sek­ven­ci ob­rá­bě­ní sou­čas­ných a in­de­xo­va­ných po­hy­bů ná­stro­je díky před­běž­né ana­lý­ze celé dráhy ná­stro­je. In­de­xo­va­né ob­rá­bě­ní (které je pre­fe­ro­vá­no, pro­to­že pro­bí­há rych­le­ji) a fáze si­mul­tán­ní­ho ob­rá­bě­ní jsou vy­bí­rá­ny au­to­ma­tic­ky. Nová pě­ti­osá stra­te­gie ISO ob­rá­bě­ní umožňuje ob­rá­bět po­vrchy podle prů­bě­hu ISO čar (U a V). Kromě na­sta­ve­ní po­su­vu pro za­kři­ve­ní a 3D ko­rek­ce po­lo­mě­ru zde lze po­u­žít nový režim vy­so­ce přes­né­ho po­vrchu s ho­mo­gen­ním roz­lo­že­ním bodů. Ten je k dis­po­zi­ci také v 5osé úpra­vě pro­fi­lů pro ob­rá­bě­ní po­vrchu a dutin. Obě stra­te­gie jsou adap­ta­cí osvěd­če­ných 3D tech­nik.

Frézování a soustružení

Al­go­rit­mus fré­zo­vá­ní kapes byl pře­pra­co­ván pro 3D op­ti­ma­li­zo­va­né hru­bo­vá­ní, aby se do­sáh­lo vyšší účin­nos­ti při hru­bo­vá­ní, zejmé­na při ob­rá­bě­ní s vel­ký­mi příč­ný­mi po­suvy. Za­ob­le­ní dráhy ná­stro­je lze lépe řídit sa­mo­stat­ným de­fi­no­vá­ním po­lo­mě­ru kon­tu­ry a po­lo­mě­ru dráhy. To je dů­le­ži­té pro novou stra­te­gii ob­rá­bě­ní „Režim pa­ra­lel­ní osy“ při ob­rá­bě­ní ro­vin­ných ploch. K dis­po­zi­ci jsou také nové funk­ce pro sou­stru­že­ní. Nyní je možné po­mo­cí 3D mo­de­lu velmi rych­le a snad­no vy­tvo­řit V-skicu pro sou­stru­že­ní kon­tur. Po­mo­cí V-ná­čr­tu mů­že­te de­fi­no­vat roz­mě­ry a to­le­ran­ce. Na zá­kla­dě těch­to hod­not lze sou­struž­nic­kou kon­tu­ru po­su­nout do stře­du to­le­ran­ce.

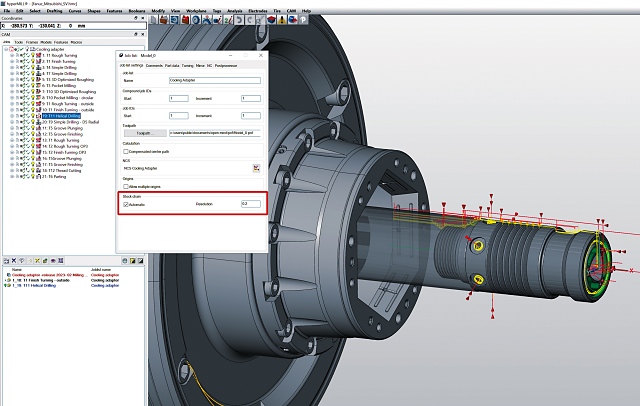

Nový au­to­ma­tic­ký ře­tě­zec skla­dů po­sky­tu­je bez­peč­nost, zejmé­na při pře­cho­du mezi sou­struž­nic­ký­mi a fré­zo­va­cí­mi ope­ra­ce­mi nebo ji­ný­mi pro­jek­ty s vel­kým po­čtem pro­ces­ních kroků. hy­per­MILL vy­tvá­ří všech­ny zá­so­by au­to­ma­tic­ky a ve správ­ném po­řa­dí, a to i v pří­pa­dě změny po­řa­dí úloh.

hyperMILL VIRTUÁLNÍ obrábění

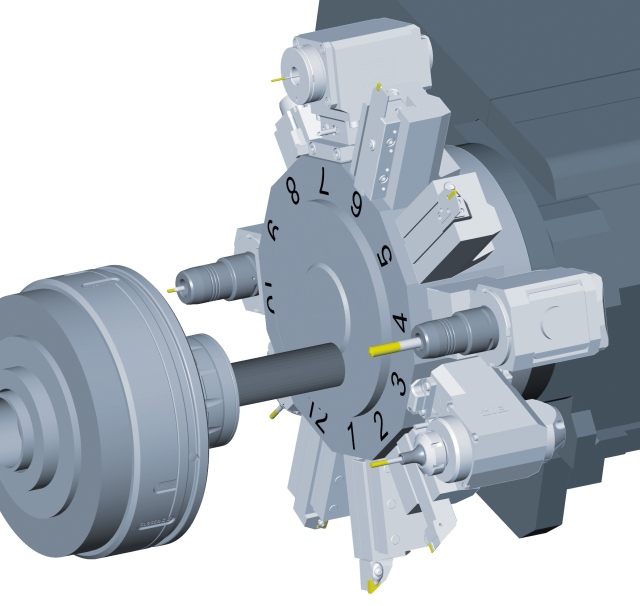

Sou­stru­hy s re­vol­ve­ro­vou hla­vou a hlav­ním vře­te­nem jsou ma­po­vá­ny jako di­gi­tál­ní dvoj­če pro hy­per­MILL VIR­TU­AL Ma­chi­ning. Sou­stru­že­ní v hy­per­MILLu nyní pod­po­ru­je ří­ze­ní FANUC a Mit­su­bis­hi i ří­ze­ní Sie­mens. Další no­vin­kou je vý­po­čet úlohy po­mo­cí vir­tu­ál­ní­ho stro­je. To zna­me­ná, že model stro­je je při vý­po­čtu dráhy ná­stro­je k dis­po­zi­ci pro hy­per­MILL. Kon­t­ro­la a za­me­ze­ní ko­li­zí se pro­vá­dí s ohle­dem na ge­o­me­t­rii a li­mi­ty stro­je. Vý­sled­kem jsou přes­něj­ší, op­ti­ma­li­zo­va­né dráhy ná­stro­jů, zejmé­na ve stís­ně­ných pro­sto­rech.

hyperMILL a Hummingbird-MES: Vylepšená správa nástrojů

In­te­gra­ce mezi hy­per­MILL a Hum­ming­bi­rd-MES po­stu­pu­je také na­pří­klad v ob­las­ti sprá­vy ná­stro­jů. Vy­dá­ní nové verze zna­me­ná, že uži­va­te­lé mohou těžit z ještě hlub­ší in­te­gra­ce obou sys­té­mů. Data o ná­stro­jích z da­ta­bá­ze ná­stro­jů hy­per­MILL lze nyní spra­vo­vat kon­zis­tent­ně a po­ho­dl­ně na­příč sys­témy. Ná­stro­je lze ex­por­to­vat přímo z hy­per­MILLu včet­ně všech pří­sluš­ných tech­no­lo­gic­kých pa­ra­me­t­rů. Tyto ná­stro­je jsou au­to­ma­tic­ky uzamče­ny v hy­per­MILL, jakmi­le jsou pře­ne­se­ny do Hum­ming­bi­rdu, aby se za­brá­ni­lo ne­kon­zis­tent­ním datům o ná­stro­jích. Vzni­ká tak kon­zis­tent­ní, spo­leh­li­vý a efek­tiv­ní pro­ces sprá­vy ná­stro­jů – ze sys­té­mu CAM do sys­té­mu Hum­ming­bi­rd a dal­ších sys­té­mů, jako je na­pří­klad před­na­sta­vo­vač ná­stro­jů.
