ESPRIT pro 5 os |
Autor článku: Public Relations | |||||
Pátek, 30 Srpen 2013 16:08 | |||||
5osý kompozitTato moderní funkce je založena na konceptu, že každá 5osá technologie, bez ohledu na složitost, může být zjednodušena do několika jednoduchých kroků. 5osý kompozitní cyklus se řídí stejnou logikou, jakou používají programátoři při rozhodování o obrábění komplexních 5osých dílců.

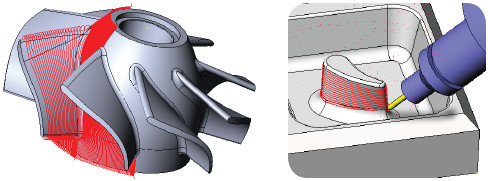

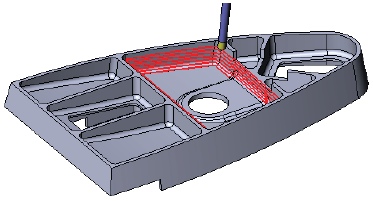

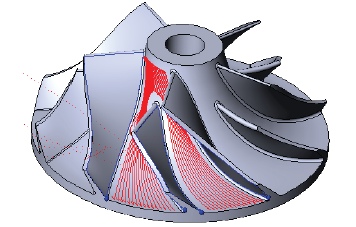

5osé třískové frézováníObráběcí strategie 5osého třískového frézování využívá bok nástroje pro obrábění šikmých stěn. Tato klasická 5osá strategie je vhodná pro širokou škálu geometrií, kdy je dráha nástroje vytvářena z několika hlídaných míst dané plochy. Orientace 4. a 5. osy se nastaví automaticky z vybraných stěn a nástroj objíždí obrobek bokem. 5osé třískové frézování plochyCyklus 5osého třískového frézování plochy doplňuje cyklus 5osého třískového frézování. Místo spoléhání se na přesnost řídicích ploch je orientace nástroje založena přímo na geometrii plochy 5osé konturováníNástroj sleduje křivku a zůstává kolmý na plochu modelu. Boční sklon nástroje s ohledem na směr pohybu může být také definován. 5osé obrábění turbínHrubování a dokončování kanálů mezi lopatkami na turbíně s parametrickým obráběním nebo obráběním ofsetem. Standardní a „dělící" lopatky jsou podporovány. Polotovary v průběhu programováníESPRIT výrazně zkracuje dobu cyklu a automaticky generuje optimalizované bezchybné pohyby kolem materiálu, vždy s ohledem na aktuální polotovar (zbytkový materiál). Tento přesný model je průběžně aktualizován pro všechny pohyby nástroje tak, jak jsou generovány, a to i v oblastech podřezání, bez ohledu na polohu nástroje. Počáteční polotovar může být definován automaticky z geometrie dílu, nebo může být importován ze samostatného souboru. Vysokorychlostní obráběníPřesné dílce a prodloužená životnost nástroje jsou výsledkem vysokorychlostní technologie ESPRIT. ESPRIT vytváří dráhy nástroje s plynulými spojnicemi mezi jednotlivými průchody, konstantním zatížením nástroje a zakulacením všech ostrých rohů. ESPRIT také optimalizuje hustotu bodů podél dráhy nástroje, přičemž maximálně využívá dynamiku stroje. Obrábění jakékoliv geometrieBezešvé rozhraní ESPRITu, pro přímý import CAD modelů do CAMu, importuje CAD data téměř z jakéhokoliv zdroje bez potřeby upravovat nebo přepracovávat geometrii. Přímé obrábění původní geometrie v ESPRITu poskytuje rychlé a spolehlivé 5osé programování. Simulace a verifikaceRealistická simulace a vizualizace vytvořená v ESPRITu činí celý proces obrábění odpovídající skutečnosti včetně všech drah nástroje, plynulých nebo indexovaných os. Simulace není omezena na jednoduché grafické efekty, ale poskytuje rozšířenou detekci nedosažitelných pozic os, nebo kolizí pohyblivých částí stroje, nástroje a držáku. A obrobek může být vyráběn.

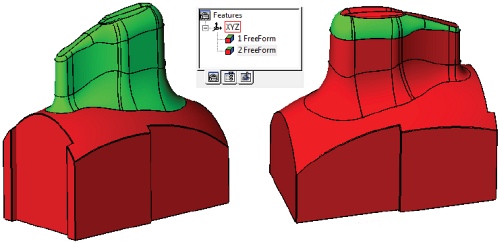

FreeForm prvkyVyberte a uložte plochy nebo čela solidů pro obrábění, a plochy budou převedeny na jeden objekt. Plochy lze jednoduše přidat a odebrat a dráha nástroje se přepočítá automaticky. Na modelu může být vytvořeno jakékoliv množství FreeForm prvků. Uživatel tak může vybrat jeden prvek pro obrábění předdefinované oblasti. Spojené plochyPřekonejte chyby v CAD modelu pomocí nástroje „Spojené plochy". Pokud jsou parametrické křivky CAD modelu nevyrovnané, nástroj „Spojené plochy" vytvoří automaticky jednu souvislou plochu ze skupiny rozdělených ploch. Tato spojená plocha může být použita pro řízení parametrického frézování, což vede k plynulejšímu pohybu nástroje tečně přes parametrické přímky. www.pimpel.cz
