DP Technology uvedla nový CAM systém Esprit 2015

Autor článku: DP Technology

Tags: 2015 | CAM | CNC | DP Technology | ESPRIT | Obrábění | Software

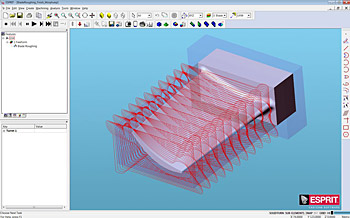

6046 ESPRIT 2015 1Společnost DP Technology oznámila, že uvádí na trh novou verzi svého průkopnického a klíčového produktu Esprit 2015. Esprit pomáhá zvyšovat produktivitu veškeré práce na obráběcích strojích vytvářením efektivnějších drah nástroje, a současně šetří čas podstatným zlepšením produktivity programování CNC (Computer Numerical Control). Kromě zvýšení produktivity přináší nová verze také mnoho nových a vylepšených funkcí zvláště v oblasti inteligentního obrábění, strategického obrábění, výměny dat mezi systémy CAD a CAM a využití cloudových služeb systémy CAM.

Cegra - Graphisoft ARCHICAD 22

Inteligentní obrábění
Funkce inteligentního obrábění v Esprit 2015 zkracují doby výrobních operací tím, že umožňují realizovat nové a unikátní pětiosé obráběcí cykly. To umožňuje např. kompletně obrobit celou lopatku turbíny jedinou operací. Funkce Esprit pětiosé Hrubovaní lopatek řídí pohyb nástroje podél tvaru listu lopatky tak, že výsledkem je polotovar s jednotným ofsetem od požadovaného tvaru, aby po něm mohlo přímo následovat frézování na čisto.

„Esprit 2015 nabízí unikátní funkce pro pětiosé obrábění, díky nimž jsou složité obráběcí úlohy efektivnější, a umožňují uživatelům realizovat více variant dráhy nástroje s funkcemi jako hrubování lopatek turbín nebo srážení hran,“ řekl Cedric Simard, ředitel pro Global Marketing & Communication společnosti DP Technology. „ Funkce hrubování lopatek turbín v Esprit 2015 umožňuje uživatelům ubírat materiál z polotovaru na tvar lopatky s daným ofsetem, bez potřeby před-dokončovacích operací. Z těchto časově úsporných výrobních operací pro přesné obrábění budou mít prospěch zejména uživatelé v letectví a energetice, ale i firmy vyrábějící zdravotnickou techniku nebo pro automobilový průmysl.“

Cyklus Hrubování dutin, další vylepšení v Esprit 2015, je zcela nový cyklus pro pětiosé obrábění. Je určen pro pětiosé hrubování, jímž se ubírá materiál z vnitřních prostor, do nichž nástroj vstupuje omezeným otvorem. Dráha nástroje je dána ofsetem od požadovaného tvaru kanálu. Začíná na povrchu a pokračuje dovnitř s konstantním krokováním.

Zvýšení produktivity
Esprit 2015 obsahuje také funkce pro zlepšení produktivity obrábění. Nová strategie obrábění Bottom Up posunuje vysokorychlostní úběr materiálu pomocí Esprit ProfitMilling na vyšší úroveň. Strategie Bottom Up umožňuje dosáhnout po hrubování malého přídavku. Navíc ji lze kombinovat s funkcí ProfitMilling – naší unikátní vysokorychlostní technologií hrubování – a dosáhnout tak výrazného zvýšení celkové produktivity. ProfitMilling optimalizuje dráhu nástroje podle úhlu opásání frézy, zatížení břitu a boční řezné síly úběru materiálu, aby bylo dosaženo významného zkrácení doby cyklu a prodloužení životnosti nástroje.

Strategické obrábění
Možnosti strategického obrábění v Esprit 2015 byly doplněny o zcela přepracovanou automatizaci úběru materiálu pro víceúčelové stroje s možností frézování, soustružení a vrtání. Nová funkce automatizace úběru materiálu je k dispozici pro cykly čelního frézování, konturování a frézování kapes. Upozorňuje na místa, kde již byl materiál odstraněn předchozími operacemi, a generuje dráhu obrábění pouze v místech, kde je třeba materiál ještě odebrat. Tato funkce omezuje „obrábění vzduchu“ a výrazně tak zkracuje dobu výrobních operací.
Dalším vylepšením v oblasti strategického obrábění je podpora T-fréz v cyklech Port Milling a Kompozit. Speciální stopkové frézy na drážky šetří strojní čas potřebný na obrábění takových tvarů, jako jsou T-drážky nebo pravoúhlé drážky, a díky jejich geometrii je v měkkých materiálech třeba menší řezná síla a nastavení nástroje je stabilnější. To s sebou nese prodloužení životnosti nástrojů.
V cyklech Pětiosé lopatky a Kompozit jsou nyní podporovány i soudkovité frézy. Soudkovité frézy přinášejí mnohem lepší kvalitu povrchu než kulovité dokončovací frézy, protože díky své geometrii mají větší efektivní poloměr opásání, což způsobuje menší nerovnosti povrchu mezi dráhami nástroje.

Z CAD do CAM
Nové funkce pro výměnu dat v Esprit 2015 usnadňují přesun informací z vašeho systému CAD do prostředí CAM. V Esprit FX Data Exchange jsou nově k dispozici tři nové typy geometrií: skicy, charakteristické profily a křivky ze software Dassault Systemes CATIA, Parametric Technology Pro/ENGINEER a Siemens NX/UG. Dodatečné informace získané z těchto typů geometrií mohou být snadno přemísťovány tak, aby pokryly složité tvary pro operace hrubování nebo rozšířily povrch obrobku, aby se dosáhlo lepší kvality obrábění na jeho hranách.

Esprit 2015 obsahuje ještě další důležitá vylepšení pro zkrácení doby programování zvýšením přesnosti automatizovaného rozpoznávání prvků. Rozšířená podpora Automatického řetězu pro čela, kruhové útvary a hrany umožňuje vytvářet řetězy přímo na objemovém modelu. Dále je k dispozici přepracovaná funkce pro výpočet stěn, která automaticky vypočítá horní a spodní limity stěn, a to i zkosených, v objemovém modelu.

CAM spojený s cloudem
Esprit 2015 vám umožňuje v několika minutách vybrat nástroje podle charakteristik vašich obrobků – a ušetří vás listování katalogem, abyste vyhledali ten nejlepší nástroj. V podobě Esprit MachiningCloud Connection dostávají programátoři do rukou přístup k úplným a aktuálním informacím o obráběcích nástrojích. Ušetří se tím hodiny programátorské práce, která by byla jinak nutná pro manuální generování nástroje. Esprit 2015 zjednodušuje výběr fréz a automaticky vybírá doporučený nástroj.

6046 ESPRIT 2015 2
Nová strategie hrubování Esprit 2015 Bottom Up v kombinaci se strojními cykly Esprit ProfitMilling umožňuje využívat přednosti postupného obrábění s velkou hloubkou řezu

6046 ESPRIT 2015 -BottomUpRoughing-2
Nová strategie hrubování Esprit 2015 Bottom Up v kombinaci se strojními cykly Esprit ProfitMilling umožňuje využívat přednosti postupného obrábění s velkou hloubkou řezu

6046 ESPRIT 2015 -5-Axis-Chamfering No-logo
Nová strategie Esprit 2015 pětiosé strážení umožňuje programovat zkosení hran ležících na prostorové křivce

6046 ESPRIT 2015 -Conical-Wrap No-Logo
Esprit 2015 Conical Wrap Contouring umožňuje ponechat jednu lineární osu na konstantní hodnotě, zatímco dráha nástroje obtáčí povrch kuželu

6046 ESPRIT 2015-BarrelTool 5
Podpora Esprit 2015 pro soudkovité frézy umožňuje plně využít přednosti bočních fréz a dosáhnout vysoké kvality výsledného povrchu
