Grilování při správné teplotě se Simcenter FLOEFD |
Sobota, 17 Červenec 2021 21:54 | |

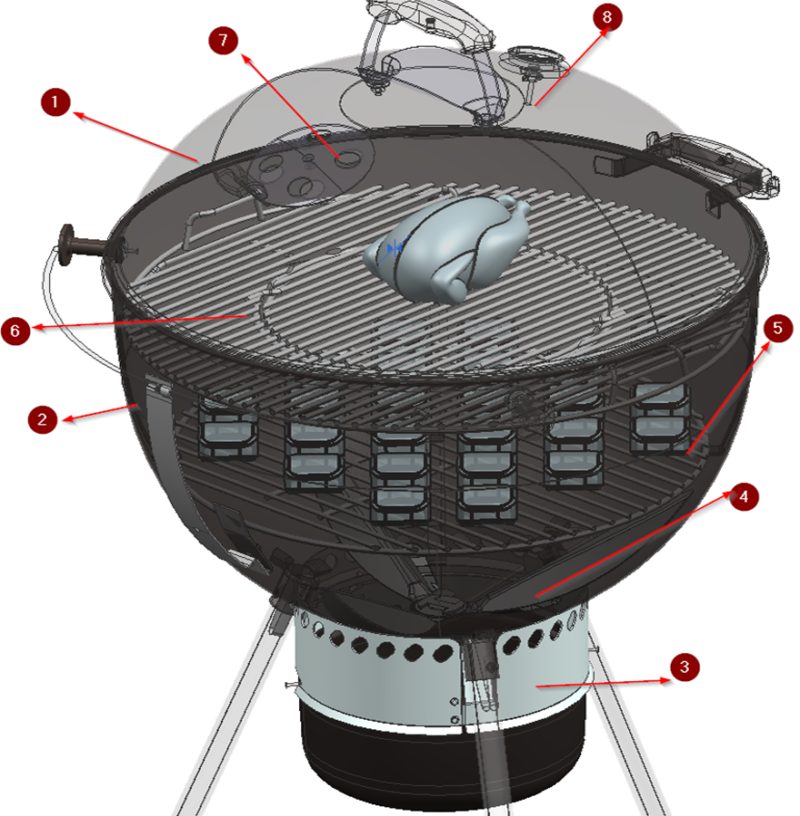

Jak se stát dokonalým mistrem griluMistrům v grilování trvá dlouho, než se stanou odborníky, a to z velmi jednoduchého důvodu – každý gril má totiž jedinečné vlastnosti jako jsou tvar, materiál apod. Výkon a chování grilu může změnit dokonce i druh použitého uhlí. Odborníci Siemens se zaměřili na mimořádně oblíbený model grilu, kterému se říká kotlíkový. Na spodní části má ventilační otvory pro proměnlivý průtok vzduchu, nahoře pak pro únik horkého vzduchu. Uhlí je umístěno v blízkosti spodních ventilačních otvorů. Faktorem, který je pro dosažení dokonale ugrilovaného jídla velmi důležitý, je rovnoměrné rozložení tepla, které je nezbytné k rovnoměrnému propečení. Mistři grilu mají své triky a postupy, někteří je dokonce tají a nikdy by se o ně dobrovolně nepodělili. Zde však může pomoci simulace proudění vzduchu (CFD) a Simcenter FLOEFD, které dokážou do detailů odhalit výkon kotlíkového grilu. Parametry grilu (obr. 1)

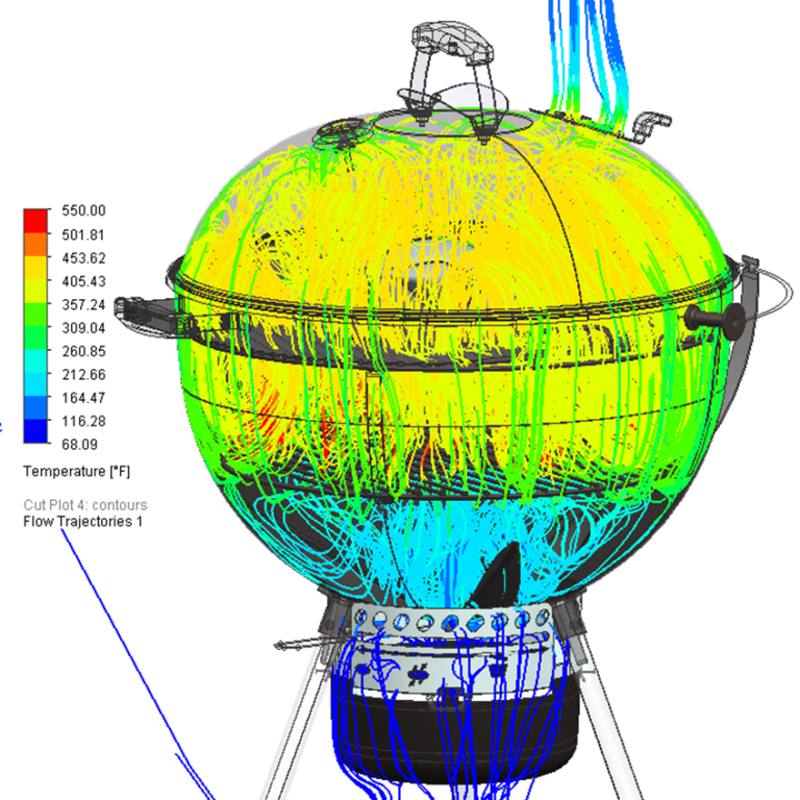

Grilovací experiment – simulace výpočetní dynamiky tekutinPro studii předpokládáme rovnoměrnou distribuci dřevěného uhlí na roštu, toto základní pravidlo berou mistři grilu velmi vážně. Jako první zjistíme teplotu hoření dřevěného uhlí. Zde vycházíme z článku Abhisheka Vanapartiho z Auburn University, kde popisuje dva typy uhlí – rychle vzplanoucí a pomalu hořící. Měření teploty se provádí, když uhlí zešedne, to je chvíle, kdy jej většina lidí považuje za připravené ke grilování. Předpokládáme také, že dřevěné uhlí udržuje teplotu po celou dobu našeho experimentu. Další předpoklad se týká typu grilovaných potravin. Maso se skládá z různých druhů tkání a vláken, což charakterizaci této části komplikuje. Výběr hodnot hustoty, teploty a tepelné vodivosti použité simulace odpovídá vlastnostem kuřete. Zvláštní pozornost je věnována i hodnotě emisivity kovových komponentů kotlíkového grilu. Barva horního a dolního kotlíku je považována za černou. Předpokládá se, že všechny kovové části jsou vyrobeny z oceli. Co nám o grilování prozradily technologiePři pohledu na trajektorie proudění (viz obrázek 2) vidíme, že studený vzduch vstupuje zespodu a cirkuluje v oblasti roštu na uhlí. Další velká recirkulační zóna je pod horním víkem grilu, ta zajišťuje rovnoměrné rozložení teploty uvnitř grilu.

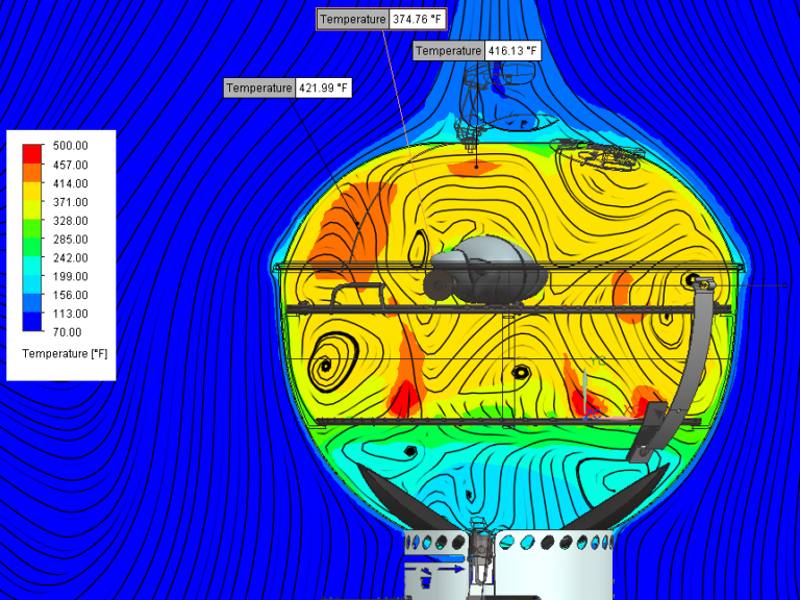

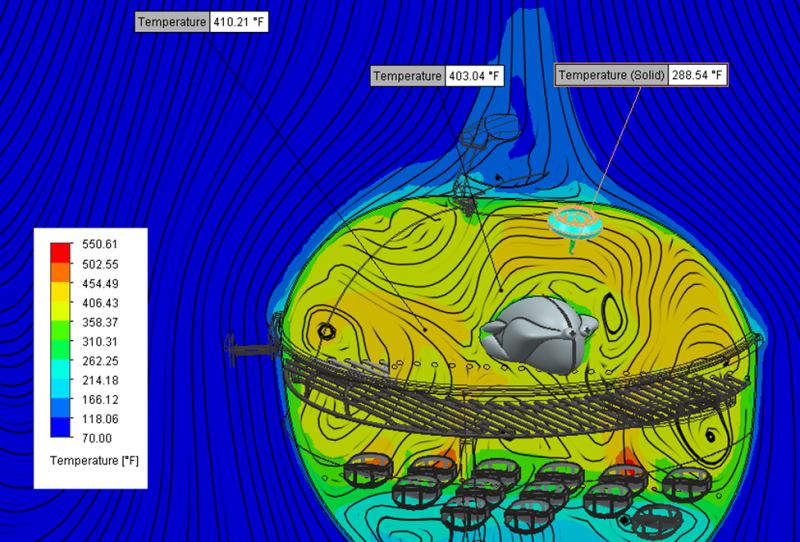

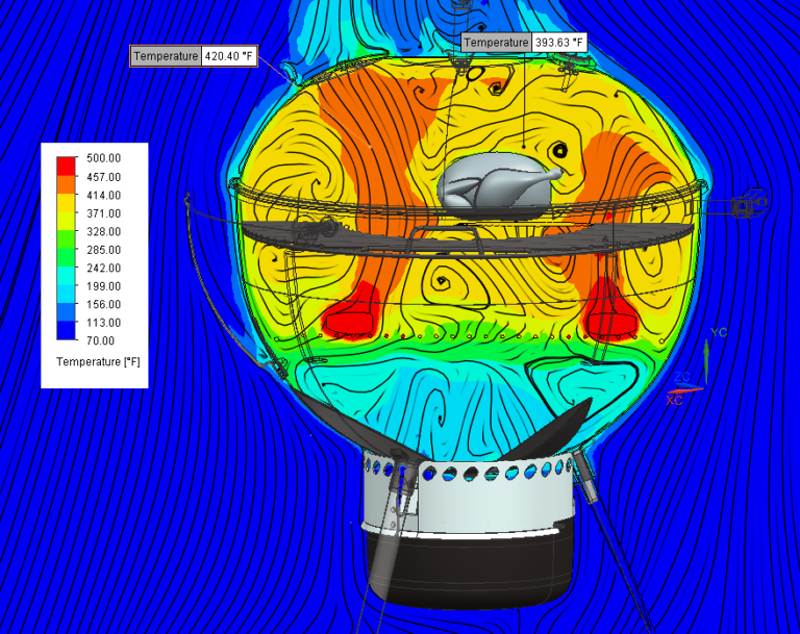

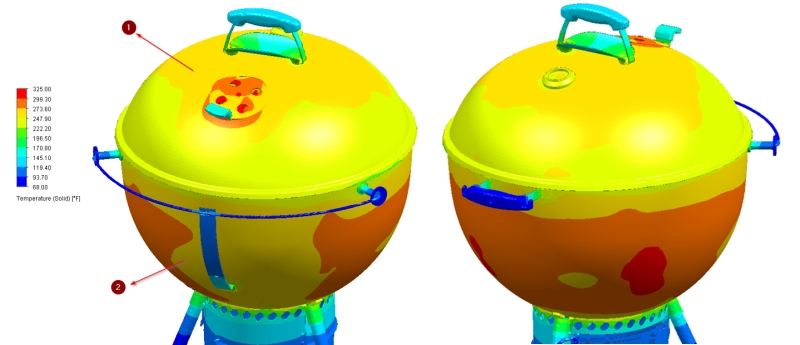

Obrázek níže (viz obrázek 3) ukazuje střed grilu ve chvíli, kdy jsou všechny větrací otvory zavřené. Distribuce teploty je poměrně rovnoměrná. Vidíme také několik horkých míst, která jsou asi o 7 °C teplejší než oblast v blízkosti kuřete. Tento rozdíl by mohl být důležitý v případě, že by se jídlo grilovalo delší dobu. Obrázek 4 ukazuje řez provedený u jednoho z ventilačních otvorů. Jasně vidíme, že rozložení tepla v této části není příliš jednotné. Důvodem je několik faktorů – spodní otvory jsou umístěny přímo pod několika kousky uhlí a především, horní větrací otvor a spodní větrací otvor jsou v zákrytu, takže vzduch vchází spodním větracím otvorem a odchází horním, aniž by cirkuloval uvnitř. To je důvod, proč máme velké horké místo poblíž uhlí vedoucí až k hornímu otvoru. Levá strana tohoto obrázku ukazuje horký vzduch vycházející z grilu, zatímco na pravé straně stále dochází k cirkulaci. Rozložení teploty na vnějším povrchu griluDalší simulace (obrázek 5) ukazuje, že teplotní rozložení na vnějším povrchu není rovnoměrné. Horký vzduch vychází horními ventilačními otvory (viz obrázek 5 bublina 1) a tato oblast jasně vykazuje vyšší teplotu. Spodní a vrchní ventilační otvory jsou v zákrytu, takže v jejich okolí je teplota nižší než jinde. To může být způsobeno nedostatečnou recirkulací nebo odvedením tepla kovovým držadlem (viz obr. 5 bublina 2). Stav druhé strany grilu, kde je umístěna sonda, ukazuje obrázek číslo 6 a je vidno, že teplota této spodní části grilu je mnohem rovnoměrnější. Poskytuje teplotní sonda na víku spolehlivé informace o funkci grilu?Teplotní sonda bývá umístěna na víku a obecně se předpokládá, že ukazuje průměrnou teplotu uvnitř grilu. Ze simulace však vyplývá (viz obrázek 7), že sonda ukazuje teplotu 143 °C, ale teplota v horní části grilu, kde se grilují potraviny, může být kdekoli mezi 204 – 210 °C. To je více než 37 °C rozdíl mezi naměřenou a skutečnou teplotou. Další kroky a shrnutíCFD simulace pomohla pochopit, co se vlastně děje uvnitř našeho grilu. Výsledky simulace poskytly cenné informace bez nutnosti provádět fyzické testy nebo konzumovat nedopečené či spálené kuře. Tyto simulace ve skutečnosti poskytují výrazně podrobnější analýzu fungování grilu než jaké lze dosáhnout fyzickým testováním. S nástrojem Simcenter FLOEFD mohli inženýři dokonce provádět analýzu konstrukce jednotlivých modelů grilů a navrhnout nové s lepším výkonem a funkčností, a to přímo prostřednictvím svého CAD systému. Upravit lze řadu parametrů, jako geometrie nebo úprava omezení, navíc lze optimalizovat parametry, jako např. teplota v daných oblastech, rychlosti proudění v klíčových oblastech atd. Simulace s využitím pokročilých systémů Siemens přesně a rychle informace o všem, co se mistři grilu učí lety zkušeností. Některé závěry a doporučení pro mistry kotlíkového griluRozložení teploty uvnitř kotlíku je poměrně rovnoměrné, ale existují horká místa s rozdílem vyšším než 4, 4 °C. Stejnoměrné rozložení teploty je potřebné ve všech částech grilu. Tento problém může být způsoben umístěním spodních a horních větracích otvorů v zákrytu. Lepší umístění větracích otvorů by vedlo ke zlepšení.
