Optomec dodá 3D tiskárny elektroniky za 2 miliony USD |
Středa, 02 Únor 2022 11:47 | |

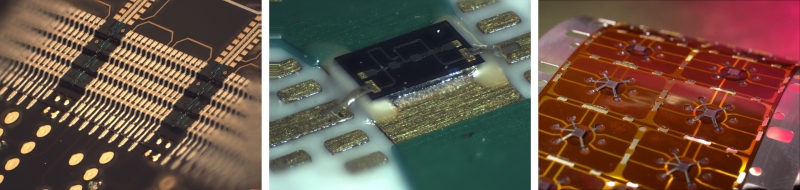

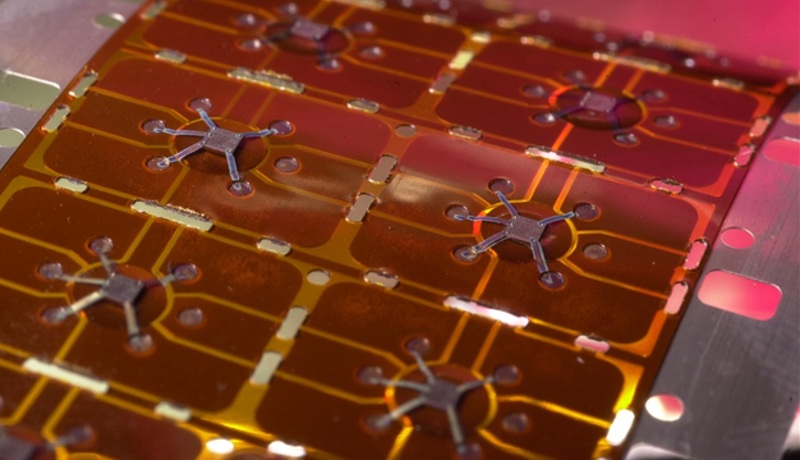

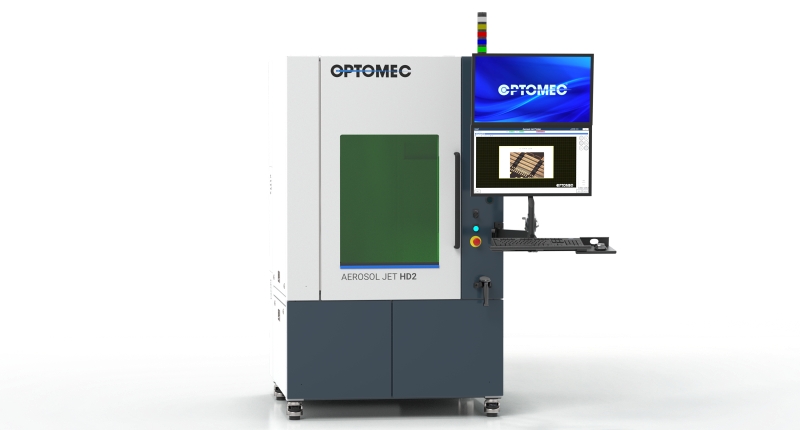

Tyto nejnovější objednávky zahrnují první instalace nové tiskárny HD2 od Optomecu pro 3D aditivní elektroniku, což je platforma přizpůsobená pro in-line výrobu v zdokonalených operacích osazování polovodičů a desek plošných spojů. Kromě toho bude Optomec v rámci kontraktu dodávat výrobní receptury pro vodivé i izolační materiály. Patentované Aerosol Jet 3D tiskárny elektroniky společnosti Optomec představují řešení aditivní elektroniky, které je jedinečně schopné přímo tisknout vodivé obvody s vysokým rozlišením a velikostí prvků pouhých 10 mikronů. Proces se dále odlišuje schopností tisknout na neplanární substráty a plně trojrozměrné koncové díly. Výrobní aplikace zahrnují přímý tisk 3D antén, 3D senzorů, lékařské elektroniky, pouzder polovodičů a sestav displejů. Hlavním vysoce hodnotným případem použití v oblasti pouzdření polovodičů je tisk 3D propojovacích prvků pro připojení čipů k jiným čipům, tradičním deskám plošných spojů a dokonce i přímo integrovaných do koncových výrobků, jako jsou například nositelná zařízení. V tomto případě tento proces nahrazuje starší drátové spojování díky svým výhodám, pokud jde o menší nároky na prostor, nižší ztráty (zejména v oblasti vysokých frekvencí a milimetrových vln) a větší mechanickou spolehlivost.
