Zuken USA rozšiřuje navrhování ovládacích panelů

Čtvrtek, 22 Srpen 2024 12:11

Tags: E3.series | ECAD | Ovládací panely | Panel Builder 2025 | Rozvaděče | Zuken USA

Z0552-1-wiring-task-manager-highlight-wire-3D-2-2434Zuken USA vy­dá­vá Panel Bu­il­der 2025 jako sou­část své za­ve­de­né soft­wa­ro­vé sady E3.​series pro návrh ovlá­da­cích pa­ne­lů a roz­vá­dě­čů. Panel Bu­il­der 2025 pro řadu E3.​series po­sky­tu­je zá­kaz­ní­kům di­gi­tál­ní ře­še­ní pro pod­po­ru vý­rob­ních úloh, jako je ex­port sou­bo­rů pro vý­rob­ní za­ří­ze­ní a do­dá­vá­ní po­ky­nů ob­slu­ze pro in­sta­la­ci vo­di­čů a ka­be­lů.

Toto di­gi­tál­ní ře­še­ní na­hra­zu­je tra­dič­ní me­to­du po­u­ží­vá­ní ne­kon­t­ro­lo­va­ných elek­tro­nic­kých sou­bo­rů a tiš­tě­ných pa­pí­ro­vých kopií, čímž se eli­mi­nu­jí chyby při in­sta­la­ci. S Panel Bu­il­de­rem 2025 pro řadu E3.​series mohou zá­kaz­ní­ci au­to­ma­ti­zo­vat vy­tvá­ře­ní vstup­ních dat pro vý­rob­ní stro­je a sní­žit tak počet chyb a plýtvá­ní ma­te­ri­á­lem. Jed­no­du­ché uži­va­tel­ské roz­hra­ní urych­lu­je pro­ces učení.

Panel Bu­il­der 2025 roz­ši­řu­je mož­nos­ti ná­vr­hu pa­ne­lů, které na­bí­zí řada E3.​series, přímo do vý­ro­by. Vý­rob­ní hala roz­vá­dě­čů na­bí­zí ob­rov­ské mož­nos­ti úspor díky di­gi­tál­ní­mu pro­po­je­ní. Zá­kaz­ní­ci Zu­ke­nu USA nyní mohou na­hra­dit ná­klad­né ma­nu­ál­ní úkony au­to­ma­ti­za­cí vý­ro­by. Na­pří­klad pra­cov­ní­mi po­ky­ny pro mon­táž pa­ne­lů, které mohou zvý­šit pro­duk­ti­vi­tu na novou úro­veň díky výčtu jed­not­li­vých úloh ve snad­no sro­zu­mi­tel­ném po­stu­pu.

3D design ovládacího panelu

E3.​panel je zá­kla­dem pro po­u­ži­tí Panel Bu­il­de­ru; de­sig­né­ři tak mohou vy­u­žít jeho mož­nos­tí. Kon­struk­té­ři, kteří ne­ma­jí zku­še­nos­ti s prací s 3D mo­de­ly, mohou snad­no vy­tvá­řet 3D roz­vr­že­ní ná­vr­hu při práci ve 2D. Ná­stroj pro­vá­dí kon­t­ro­lu pra­vi­del ná­vr­hu pro ome­ze­ní udr­že­ní, pády a vůle pro pre­ven­ci chyb. Kromě toho mohou uži­va­te­lé rych­le vy­tvá­řet své knihov­ny po­mo­cí Com­po­nent Cloud pro E3.​series a zís­kat pří­stup k bez­plat­ným, ově­ře­ným a vy­so­ce kva­lit­ním elek­tro­tech­nic­kým sou­částkám, které mohou im­por­to­vat přímo do své knihov­ny E3.​series. Mezi tyto kom­po­nen­ty patří na­pří­klad skří­ně a pří­slu­šen­ství nVent HOFF­MAN, pa­ne­ly Rital a různé elek­tric­ké sou­čás­ti od vý­rob­ců, jako jsou Rock­well Au­to­ma­tion, Allen Brad­ley, ABB, Eaton, Omron a Sie­mens.

Z0552-3-wire-list-importer-1-2434

Pokyny pro digitální propojování

Wi­ring Task Ma­nager po­sky­tu­je vi­zu­ál­ně ve­de­né po­ky­ny pro in­sta­la­ci vo­di­čů v dílně pro­střed­nic­tvím snad­no po­u­ži­tel­né­ho roz­hra­ní a po­má­há ob­slu­ze při in­sta­la­ci vo­di­čů roz­vá­dě­če. Wi­ring Task Ma­nager po­má­há při mon­tá­ži jed­no­ho nebo více roz­vá­dě­čů zob­ra­ze­ním vý­rob­ních úloh, které ope­rá­to­ry pro­ve­dou in­sta­la­cí jed­not­li­vých vo­di­čů, čímž se eli­mi­nu­jí chyby a urych­lí doba in­sta­la­ce.

Sdí­le­ná pro­jek­to­vá da­ta­bá­ze zů­stá­vá syn­chro­ni­zo­vá­na s po­stu­pem vý­rob­ních úkolů a po­sky­tu­je sle­do­va­tel­nost in­for­ma­cí, což umo­ž­ňuje živou zpět­nou vazbu a me­t­ri­ky pro zlep­še­ní efek­ti­vi­ty a iden­ti­fi­ka­ci po­třeb ško­le­ní. To je ob­zvláš­tě uži­teč­né, když více ope­rá­to­rů mon­tu­je a po­dá­vá zprá­vy o stej­né se­sta­vě, což po­má­há před­chá­zet chy­bám a eli­mi­no­vat pře­dě­láv­ky.

Pro­jekt E3.​panel řídí úlohy vý­rob­ní­ho za­po­je­ní a pro­po­ju­je návrh přímo s vý­ro­bou po­mo­cí ser­ve­ro­vé da­ta­bá­ze pro vy­tvo­ře­ní re­viz­ní kon­t­ro­ly. Vý­rob­ní data zů­stá­va­jí pro­po­je­ná a ak­tu­ál­ní. Po­u­ži­tí di­gi­tál­ně pro­po­je­ných in­for­ma­cí eli­mi­nu­je po­tře­bu za­sí­lá­ní kopií sou­bo­rů, které se mohou snad­no ztra­tit nebo za­sta­rat, a zlep­šu­je ko­mu­ni­ka­ci mezi kon­struk­cí a vý­ro­bou, čímž před­chá­zí chy­bám při in­sta­la­ci.

Z0552-1-wiring-task-manager-highlight-wire-3D-2-2434

Digitální montážní návod

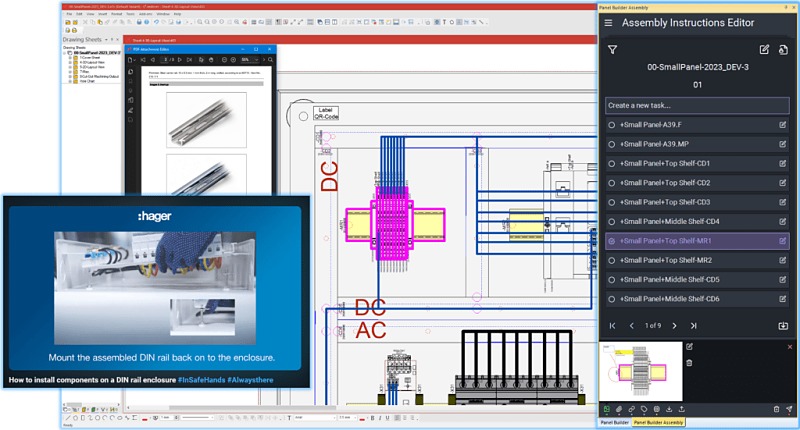

Správ­ce mon­táž­ních úloh (As­sem­bly Tasks Ma­nager – ATM) je apli­kač­ní modul ur­če­ný pro ná­vr­há­ře elek­tric­kých roz­vá­dě­čů, který umožňuje vy­tvá­řet po­drob­né po­ky­ny pro mon­táž a se­sta­ve­ní roz­vá­dě­čů, skří­ní a elek­tric­kých skří­ní krok za kro­kem. Za­sou­va­cí okno umo­ž­ňuje snad­ný výběr z do­kon­če­né­ho pro­jek­tu E3.​series. Po­ky­ny pro jed­not­li­vé části lze ulo­žit do da­ta­bá­ze pro opě­tov­né po­u­ži­tí v dal­ších ite­ra­cích nebo no­vých ná­vr­zích. Mož­nos­ti red­li­ne a zna­če­ní umo­ž­ňují při­dá­vat k ob­ráz­kům přes­né mon­táž­ní po­ky­ny. Do ná­vo­dů lze za­čle­nit mul­ti­me­di­ál­ní prvky, jako jsou videa s ukáz­ka­mi kon­krét­ních se­stav nebo vlo­že­né spe­ci­fi­kač­ní listy.

Z0552-4-3-2434

Všech­ny ob­ráz­ky, videa, do­ku­men­ty a od­ka­zy jsou shro­máž­dě­ny v se­sta­vě s kon­t­rol­ní re­vi­zí, která může být ná­sled­ně uvol­ně­na do vý­rob­ny a po­u­ži­ta na ruč­ních table­tech k po­stup­né­mu pro­chá­ze­ní a po­tvr­zo­vá­ní jed­not­li­vých po­ky­nů. V pří­pa­dě po­tře­by jsou k dis­po­zi­ci také tiš­tě­né kopie. Vy­u­ži­tí po­ky­nů ex­tra­ho­va­ných přímo z fi­na­li­zo­va­né­ho ná­vr­hu od­st­ra­ňuje chyby v ná­zvo­slo­ví a umí­s­tě­ní spo­je­né s ge­ne­ro­vá­ním do­ku­men­ta­ce v sa­mo­stat­ných sys­té­mech. Vy­u­ži­tím mo­du­lu Panel Bu­il­der 2025 ATM mohou kon­struk­té­ři urych­lit funk­ce vy­hle­dá­vá­ní a zvý­raz­ňo­vání spolu s 3D vi­zu­a­li­za­cí přímo pro­střed­nic­tvím ná­stro­jů E3.​series.

Z0552-2-panel-builder-export-options-4-2434

Zpracování budicích vodičů a výroba skříní

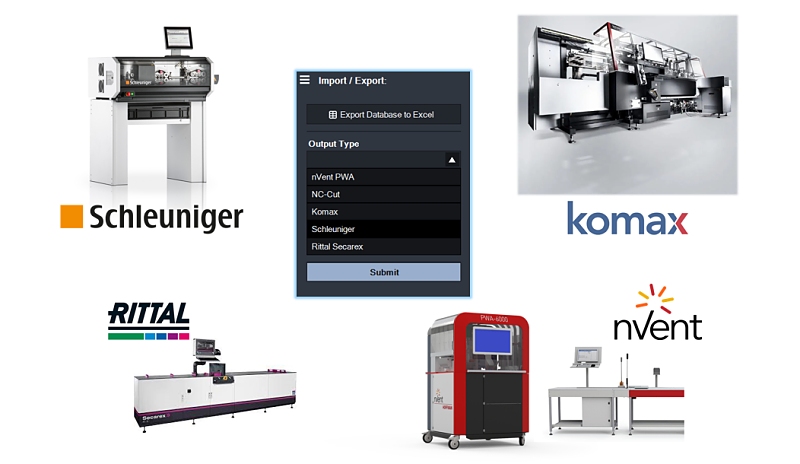

Panel Bu­il­der 2025 pro řadu E3.​series pod­po­ru­je pří­mý ex­port do stro­jů na zpra­co­vá­ní vo­di­čů od spo­leč­nos­tí Schle­u­ni­ger, Komax a nVent. Kon­struk­té­ři mohou vy­u­žít tech­no­lo­gii vy­spě­lých al­go­rit­mů E3.​panel s po­ža­dav­ky uži­va­te­le k au­to­ma­tic­ké­mu ve­de­ní vo­di­čů v roz­vá­dě­čo­vé skří­ni. Vy­tvo­ře­ní ná­vr­hu pa­ne­lu v mě­řít­ku 1: 1 za­jiš­ťu­je přes­né mě­ře­ní vy­ro­be­né­ho vý­rob­ku. Tím, že se vo­di­če stří­ha­jí na správ­nou délku, se ome­zu­je ruční vý­po­čet délky, mi­ni­ma­li­zu­je se plýtvá­ní ma­te­ri­á­lem a šetří se ná­kla­dy a čas na vý­ro­bu.

Dy­na­mic­ké ge­ne­ro­vá­ní vý­stu­pů vr­ta­cích a ře­za­cích stro­jů z Panel Bu­il­de­ru 2025 pro řadu E3.​pro ří­ze­ní stro­jů, jako jsou Rit­tal Se­ca­rex a nVent NC-CUT, pro stří­há­ní ka­be­lo­vých ka­ná­lů, krytů a mon­táž­ních lišt. Au­to­ma­ti­za­ce to­ho­to pro­ce­su sni­žu­je ča­so­vou ná­roč­nost a ma­nu­ál­ní práci a sni­žu­je ri­zi­ko chyb při vy­tvá­ře­ní stroj­ních po­ky­nů.

Zá­kaz­ní­ci mohou spus­tit ná­stroj E3.​CutOut pro­střed­nic­tvím plu­gi­nu Panel Bu­il­der pro řadu E3.​series a zís­kat z ná­vr­hu pa­ne­lu in­for­ma­ce o mon­tá­ži a vý­ře­zech pro vr­ta­cí a fré­zo­va­cí stro­je. Nová verze na­bí­zí při­způ­so­bi­tel­nou funk­ci ta­bul­ky ot­vo­rů, která au­to­ma­ti­zu­je vy­tvo­ře­ní listu s po­drob­ným po­pi­sem vý­kre­su pa­ne­lu s ot­vo­ry, ob­sa­hu­jí­cí­ho čísla ot­vo­rů a od­po­ví­da­jí­cí ta­bul­ku se spe­ci­fi­ka­cí vr­tá­ní pro každý otvor. Tento list slou­ží jako uži­teč­ný prů­vod­ce vr­tá­ním s prů­mě­rem ot­vo­ru, sou­řad­ni­ce­mi a tech­nic­ký­mi po­znám­ka­mi nebo po­ky­ny.

Optimalizace procesu návrhu

Panel Bu­il­der 2025 pro E3.​series ob­sa­hu­je různé funk­ce pro zlep­še­ní pro­po­je­ní mezi ná­vrhem a vý­ro­bou roz­vá­dě­čů. Mezi další funk­ce a ná­stro­je pro zlep­še­ní efek­ti­vi­ty pro­ce­su ná­vr­hu patří např:

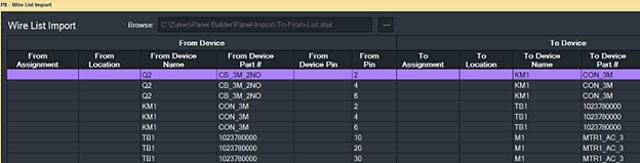

  • Funk­ce im­por­tu vo­di­čů umo­ž­ňuje pro­jek­tan­to­vi na­číst se­znam při­po­je­ní ze sou­bo­ru Excel přímo do pro­jek­tu E3.​series, což usnad­ňuje de­fi­no­vá­ní za­ří­ze­ní a při­po­je­ní pro vy­tvo­ře­ní ná­vr­hu roz­vá­dě­če.
  • Dra­wing Notes Ma­nager umo­ž­ňuje kon­struk­té­rům rych­le spra­vo­vat a vy­tvá­řet po­znám­ky k ná­vr­hu, což zlep­šu­je ko­mu­ni­ka­ci s vý­rob­ní­mi pro­vo­zy.
  • Tool­box zjed­no­du­šu­je vý­stup vý­ka­zu ma­te­ri­á­lu a se­sta­vy se­zna­mu za­po­je­ní.

Panel Bu­il­der 2025 pro řadu E3.​series bude v Se­ver­ní Ame­ri­ce k dis­po­zi­ci za­čát­kem le­toš­ní­ho pod­zi­mu. Chce­te-li se do­zvě­dět více, na­vštiv­te webo­vé strán­ky.
