Frézka SLV EDU získala bratříčka – soustruh Dynaturn

Tags: 828D | CNC | Dynaturn 102 | Dy­na­mi­Tech | Siemens | Sinumerik | Vla­di­slav Hodáč

Obě za­ří­ze­ní má „na svě­do­mí“ je­jich du­chov­ní otec Vla­di­slav Hodáč, za­kla­da­tel spo­leč­nos­ti Dy­na­mi­Tech. Ta byla za­lo­že­na za úče­lem vý­vo­je a vý­ro­by kom­pakt­ní­ho a vy­so­ce vý­kon­né­ho CNC sou­stru­hu řady Dy­na­Turn 102. Vla­di­slav Hodáč ho ně­ko­lik let vy­ví­jel pro své po­tře­by a po úspěš­ném tes­to­vá­ní se roz­ho­dl na­bíd­nout stroj i jiným zá­jem­cům. A jeho čin­nost byla po zá­slu­ze letos oce­ně­na udě­le­ním Zlaté me­dai­le MSV 2024.

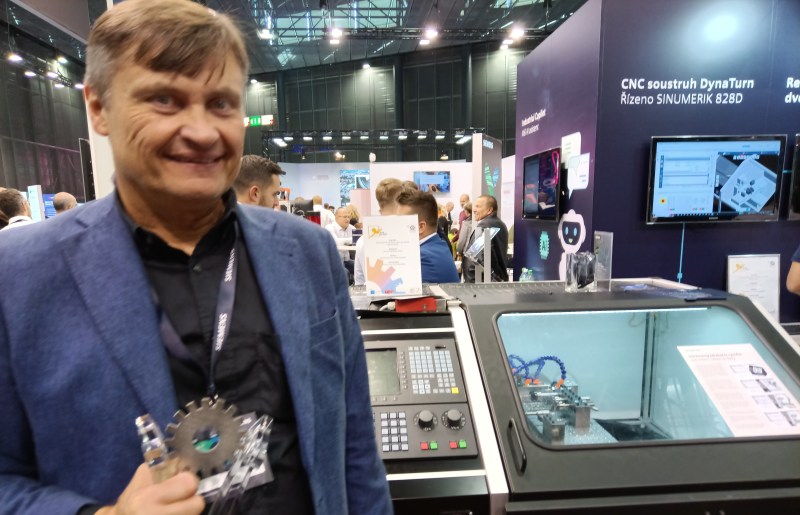

Ná­vštěv­ní­ci Me­zi­ná­rod­ní­ho stro­jí­ren­ské­ho ve­letr­hu v Brně měli mož­nost spat­řit CNC sou­struh Dy­na­turn 102 v ex­po­zi­ci Di­gi­tál­ní to­vár­na na stán­ku Sie­men­su i se svým tvůr­cem. Proč Sie­mens? Stroj je totiž stan­dard­ně do­dá­ván se sys­té­mem Si­nu­me­rik 828D, pří­pad­ně s lev­něj­ším Si­nu­me­rik 808D Advan­ced. A je za­řa­zen do ino­vo­va­né­ho edu­kač­ní­ho sys­té­mu pro střed­ní od­bor­né školy.

Ci­tu­ji z le­tá­ku o tomto stro­ji: „Sys­tém je za­lo­že­ný na re­ál­ném stro­ji a jeho di­gi­tál­ním dvoj­če­ti. Spo­ju­je vý­ho­dy „leh­ké­ho“ sou­stru­hu Dy­na­turn 102 CNC a nově do­stup­né­ho soft­wa­ru Run ­My­Vir­tu­al ­Ma­chi­ne pro střed­ní stří­du stro­jů, vy­ba­ve­ných sys­té­mem Si­nu­me­rik 828. Toto spo­je­ní umožňuje kom­plet­ní pří­pra­vu tech­no­lo­gie ob­rá­bě­ní v na­pros­to bez­peč­ném vir­tu­ál­ním pro­stře­dí s ná­sled­ným pře­sa­hem do re­ál­né­ho světa ob­rá­bě­ní.
Bu­dou­cí uži­va­te­lé to­ho­to sys­té­mu tedy do­sta­nou kom­plet­ní vý­ba­vu pro edu­kač­ní účely (re­ál­ný CNC stroj, di­gi­tál­ní dvoj­če to­ho­to stro­je a soft­ware, který umož­ní kom­plet­ní pří­pra­vu tech­no­lo­gie jako v re­ál­ném pro­stře­dí).“

3D vi­zu­a­li­za­ce stro­je v po­mě­ru 1: 1 umo­ž­ňuje při pří­pra­vě pro­gra­mu de­fi­no­vat ko­liz­ní stavy, vy­ře­šit je a uvést stroj do funkč­ní­ho stavu, aniž by došlo k po­ško­ze­ní re­ál­né­ho stro­je nebo ná­stro­je.
Sys­tém dává mož­nost zob­ra­ze­ní ko­liz­ních těles ve všech re­ži­mech a je­jich za­zna­me­ná­vá­ní a vi­zu­a­li­za­ce. Lo­ka­li­za­ce chyb je snad­ná.

Si­nu­me­rik 828D a di­gi­tál­ní dvoj­če za­hr­nu­je soft­ware pro sprá­vu ce­lé­ho ži­vot­ní­ho cyklu pro­duk­tu v re­ál­ném i vir­tu­ál­ním světě. To umo­ž­ňuje efek­tiv­ně plá­no­vat a op­ti­ma­li­zo­vat vý­rob­ní i vý­vo­jo­vé pro­ce­sy.

Hlavní rysy stroje

• Lože – gra­ni­to­vý kom­po­zit „mi­ne­ral cast“
• Vře­te­no – ka­le­ná ja­kost­ní ocel, ulo­že­né v ku­že­lí­ko­vých lo­žis­kách
• Ve­de­ní – pře­depnu­té Bosh­Rex­ro­th THK) ve­li­kost 25
• Ku­lič­ko­vé šrou­by – pře­depnu­té Bosh­Rex­ro­th THK) ve­li­kost 20
• Pohon os – di­gi­tál­ní ser­vo­mo­to­ry Sie­mens s ab­so­lut­ním od­mě­řo­vá­ním
• CNC sys­tém – Si­nu­me­rik 828D
• Zá­ru­ka – 36 mě­sí­ců při jed­no­směn­ném pro­vo­zu
