On-line 3D CAD prohlížeč v Chapoo

Tags: 3D CAD | Bricsys | Chapoo | dwg | International | Mono | Prohlížeč | STEP | Unity 5 | WebGL

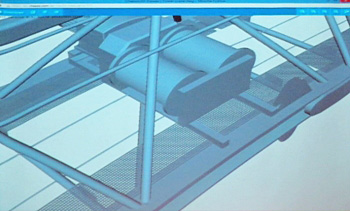

Na konferenci Bricsys International 2014 bylo představena ukázka 3D CAD prohlížeče, který bude přidán do služby Chapoo. 3D modely se ukládají na cloudový server v Belgii. Prohlížeč umožňuje podívat se i dovnitř modelu, rozdělit jej na části, a nejen to, s rozdělenými částmi lze pohybovat v reálném čase. Přirozeně jsou zde běžné zorné body, a také mód perspektivy. Pokud se na Chapoo nahraje soubor STEP, je automaticky převeden na DWG. Na rozdíl od jiných prohlížečů nepotřebuje Chapooo stáhnout celý model, než je možné jej zobrazit. Má v sobě LOD (level of detail – úroveň detailu), takže při přiblížení je zobrazení podrobnější.

Prohlížeč je napsán v Unity a kompilován v Mono. Unity 5 bude umožňovat publikování do WebGL, takže pak nebude potřeba žádný plugin a půjde jej použít v mobilních zařízeních s operačním systémem Android nebo iOS. Prohlížeč umožňuje měření, hlášení o plochách a objemech, lze vybrat podobné objekty, třeba válce, je možné zvolit určité části a udělat je transparentní, či je dokonce vymazat. Technologie je stále ve fázi vývoje, přidávají se další funkce, např. strom mechanické struktury nebo BIM-IFC informace.
