MCAE představuje skener ATOS ScanPort pro malé díly

Čtvrtek, 26 Březen 2015 19:13

Tags: ATOS | GOM | Inspekce | MCAE | rapid prototyping | ScanPort | Skenování | Systems

Atos ScanPort-1513Do nabídky MCAE Systems  přibyl nový optický stolní skener ATOS ScanPort firmy GOM. Tento skener je vyvinutý pro měření a inspekci malých dílů. ScanPort využívá kinematiku 3+3 kde 3 osy jsou motorizované a 3 osy manuální. Motorizované osy (rotace, naklápění, vertikální posuv) usnadňují opakující se měření stejných dílů. Softwarová funkce Motion replay ukládá aktuální polohu všech 3 řízených os (úhel natočení, úhel naklopení, vertikální výška) do tzv. měřicí série. Pro vytvoření měřicích poloh tedy není nutné žádné složité programování. Pro měření každého následujícího dílu pak už jen stačí spustit měřicí sérii vytvořenou pro první díl.

ATOS ScanPort využívá pro skenování optický 3D skener ATOS Core. Volit lze ze 4 modelů ATOS Core skenerů podle velikosti rozlišení a velikosti záběru. Díky jednoduchému způsobu upínání lze skener rychle vyměnit, aniž by bylo nutné provést kalibraci skeneru.

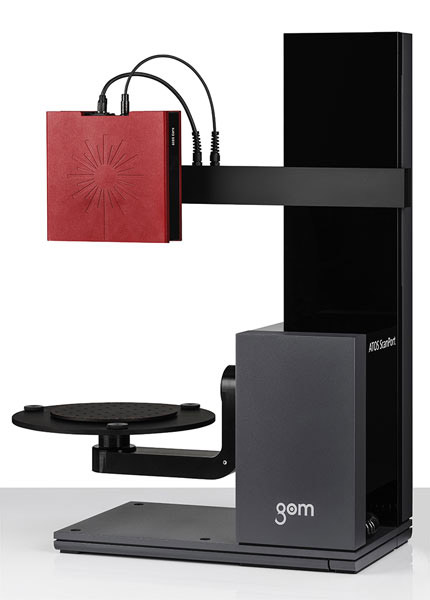

atos-scanport-1513
ATOS ScanPort je ideální zařízení pro skenování a inspekci odlitků, plastových dílů, elektrod nebo prototypů až do velikosti 200mm v průměru. Manipulace motorizovanými osami je velice jednoduchá pomocí 3-osého joysticku. Komunikace s řídícím počítačem je zajištěna propojením přes USB a ethernet kabel. Firma GOM nabízí k ATOS ScanPortu možnost výběru z několika softwarových balíčků optimalizovaných pro různé oblasti využití. Jednoduchý software bude stačit pro úlohy 3D tisku, reverzního inženýrství nebo Rapid Prototypingu. Pro úlohy inspekce a rozměrové analýzy je nutné zvolit software komplexnější.
