DP Technology uvedla nový Esprit verze 2016

Pondělí, 18 Duben 2016 13:48

Tags: CAM | DP Technology | ESPRIT | Obrábění | Strojírenství

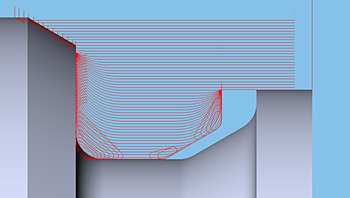

ProfitTurning-Parallel-1616O uvedení této verze jsme sice už psali, ale nyní přinášíme více informací. Esprit 2016 disponuje novou moderní strategií pro vysokorychlostní hrubování na soustruhu, nazvanou ProfitTurning, v níž je implementováno nové jádro Esprit Physics-Based Cutting Engine. Zatímco tradiční strategie obrábění berou v úvahu jen geometrický tvar obrobku, ProfitTurning tvoří dráhu nástroje s ohledem na mnoho faktorů obrábění a charakteristik stroje, které mají vliv na výkonost obrábění. Esprit 2016 ProfitTurning výrazně zlepšuje řízení řezu ve tvrdých materiálech, jako jsou titan nebo inconel.

ProfitTurning navíc omezuje nepravidelnosti řezné síly a sklon k vibracím. Dalším přínosem je výrazné zkrácení doby cyklu a to až o 50 % ve srovnání s tradičními metodami obrábění.
V CAM softwaru hraje klíčovou roli rychlost simulace a Esprit si udržuje svou pozici v první linii vývoje urychlování běhu simulace bez kompromisů v přesnosti a stabilitě. Esprit 2016 zvyšuje rychlost simulace a přispívá tak ke zlepšení kvality povrchu při dokončování, což uživatelům šetří cenný čas.
Nástroj Nastavení modelu nástroje v Esprit 2016 poskytuje CAM programátorům pokročilé řešení pro správu a nastavení nástrojů. Esprit také podporuje nástroje soudkových fréz, aby pokrýval více 5osých a 3osých obráběcích cyklů. Esprit podporující Cloud navíc spolupracuje s aplikací MachiningCloud APP, která uživatelům umožňuje opakovaně využívat osvědčená řešení pro obrábění a snadno je importovat přímo do systému Esprit.
Esprit 2016 má také rozšířené funkce pro kontrolu CAD souborů, které detekují a opravují kritické chyby v importovaných modelech. Uživatelé navíc mohou editovat nebo odebírat zaoblení nebo dokonce extrahovat hřbetní křivky zaoblení jako dráhy nástroje pro obrábění. Nová funkce Rozpoznání prvku děr v Esprit 2016 zahrnuje automatické rozeznávání různých typů složitých děr a jejich následnou klasifikaci. Esprit také měří úhel zakřivení otevřených děr, čímž zpřesňuje složité operace vrtání a zvyšuje jejich produktivitu.
Nové nástroje pro EDM obrábění v Espritu 2016 usnadňují hrubování a prodlužují životnost nástroje. Nastavitelný příjezd v CAM Esprit specifikuje dodatečný přídavek, aby se zmenšil objem materiálu, který je třeba po vyjiskření následně odebrat broušením. Další novou funkcí pro EDM obrábění je optimalizovaný první nájezd, který chrání nástroj drátu před zaváděním v místě, kde není žádný předvrtaný zaváděcí otvor.
U plynulého 5osého frézování eliminuje Esprit 2016 nežádoucí pohyby v cyklech třískového obrábění (Swarf Milling) a vyrovnává nepřesnosti při spirálovém dokončování povrchu dílce. Posuv přejezdů při spirálovém hrubování nyní může být větší, což vede ke zkracování doby obrábění. Esprit 2016 urychluje výrobu zvýšenou rychlostí simulace a uplatněním inovačních strategií obrábění, které šetří čas při programování a optimalizují zisk.

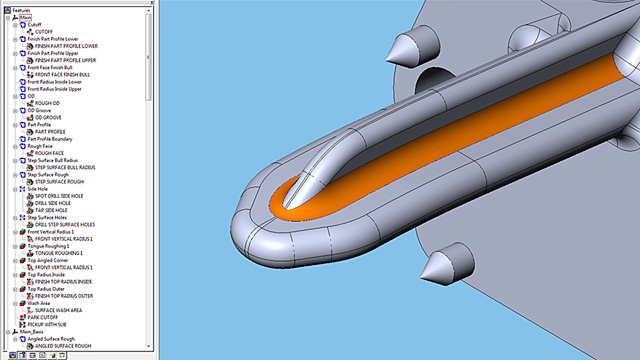

RemoveFilletBefore-1616

Před odebráním zaoblení

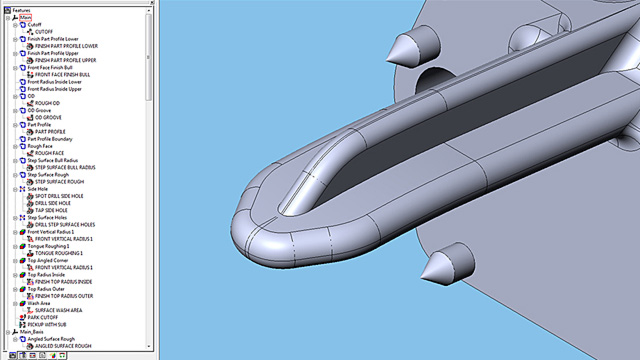

RemoveFilletAfter-1616

Po odebrání zaoblení

Odebrání zaoblení v Espritu 2016 z jakéhokoliv CAD modelu umožňuje, aby bylo vytvořeno nové zaoblení podle poloměru nástroje.

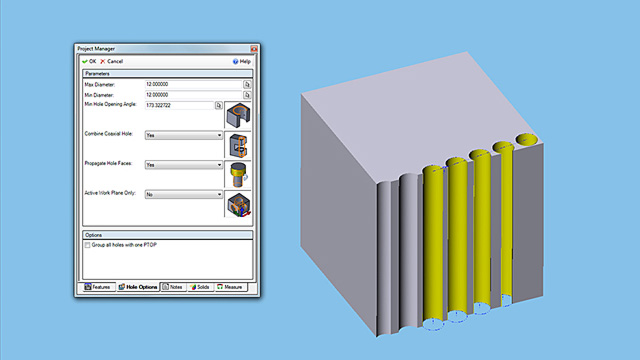

HoleRecognitionAngle-1616

Nová funkce rozpoznávání děr v Espritu 2016 automaticky rozlišuje různé typy otvorů, včetně částečných a koaxiálních, a následně je klasifikuje.

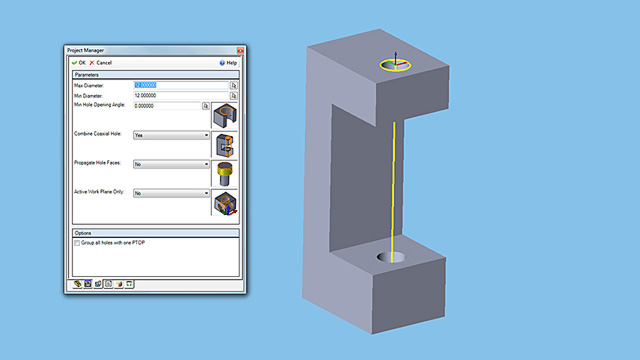

HoleRecognitionCoaxial-1616

Jestliže jde o díry se společnou osou, bude je Esprit 2016 díky funkci Rozpoznání prvku děr obrábět najednou.

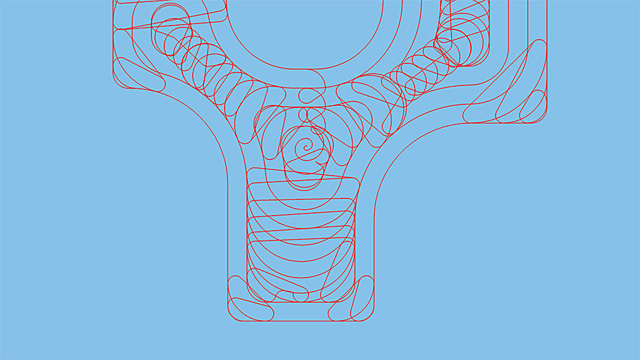

ProfitMilling-a-1616

(a)

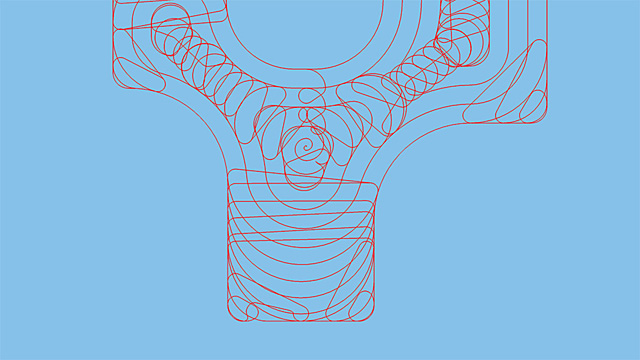

ProfitMilling-b-1616

(b)

S novým parametrem trochoidní šířky v Espritu 2016 mohou uživatelé ve strategii ProfitMilling nastavit šířku trochoidních pohybů od širokých (a) do úzkých drah (b), aby mohli vytvářet trochoidní pohyby pro frézování jakéhokoliv tvaru a velikosti kapes.
