MCAE nabízí ATOS ScanBox Series 7 a 8 na měření velkých dílů

Pátek, 13 Květen 2016 14:57

Tags: 3D skenery | ATOS | GOM | MCAE | Roboty | ScanBox | Series 7 | Series 8 | Systems

ATOS-ScanBox-Series-7 Inspection-1619MCAE Systems rozšiřuje nabízenou produktovou řadu automatizovaných měřicích systémů ATOS ScanBox od společnosti GOM o řadu označovanou jako 7 a 8. Tyto řady plně vyhovují požadavkům automobilového průmyslu, zejména pokud jde o měření velkých a těžkých dílů, jako jsou rozměrné plechové výlisky (např. bočnice vozů) nebo kompletní karosérie. ATOS ScanBox Series 7 a 8 mohou být použity pro automatickou 3D digitalizaci a kontrolu dílů až do velikosti 2,5 x 6 m. Tato zařízení ATOS ScanBox lze uvést do provozu v libovolném místě výrobní haly.

Nejsou nutné žádné těžké pozemní práce spojené s instalací, zařízení lze kdykoliv později demontovat a přesunout na jiné místo.

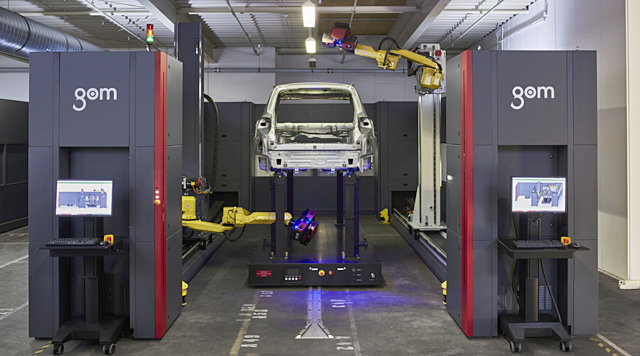

Měření karosérie v ATOS ScanBoxu Series 8 (zdroj: MCAE Systems)
Na rozdíl od konvenčních systémů pro automatizované měření využívajících velké roboty namontované na dlouhých lineárních pojezdech, nové modely ATOS ScanBox prodlouží pracovní dosah skeneru ATOS zavedením nové robotické kinematiky. 8osá kinematika, vyvinutá společností GOM, kombinuje horizontální lineární pojezd, vertikální zdvih a kloubového robota. Tato kombinace umožňuje maximální flexibilitu polohování 3D skeneru ATOS vůči měřenému dílu. Vzhledem k těmto 8 stupňům volnosti, mohou být díly měřeny nejen z vnějšku, ale v případě karoserií vozidel také uvnitř v interiéru.

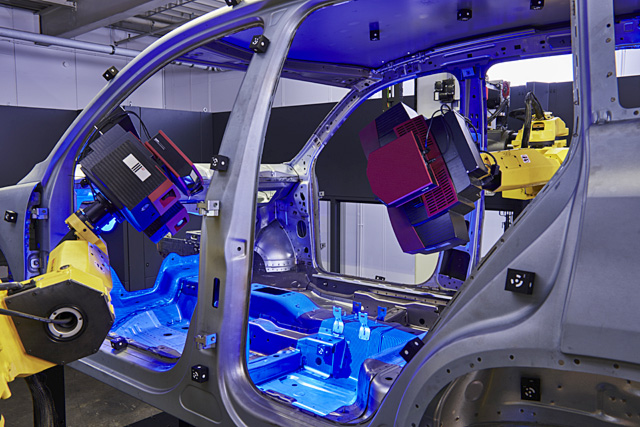

ATOS-ScanBox-Series-8-1619

ATOS ScanBox Series 7 je vybaven jedním robotem s jedním 3D skenerem ATOS. V ATOS ScanBox Series 8 jsou roboty i 3D skenery dva což umožňuje oboustranné měření rozměrných dílů. Oba roboty pak provádějí souběžné a koordinované celoplošné 3D měření např. automobilových karoserií nebo interiérů.
