SketchUp 2017 je tady!

Pátek, 11 Listopad 2016 09:38

Tags: 2017 | Kurzy | Michal | Nicom | SketchUp | Spielmann | Vzdělávání

su2017-1645Motto: SketchUp má být jednoduchý a rychlý. Je ironií, že produkovat takový účinek zabere neuvěřitelné množství složitosti a času.
Společnost Trimble, uvolnila 8. 11. 2016 v 15:00 hodin, chytřejší SketchUp Pro 2017! Pojďme se podívat na to nejzajímavější, co nová verze přináší. SketchUp je vypracován ke zlepšení vykreslování obrovských 3D datových souborů a pro zobrazení na monitorech s vysokým rozlišením. Zvýšila se inteligence vkládání v nejmenších kouscích geometrie a také přesnost u složitých CAD exportů. Dále se integrovala tabulková data a jejich funkčnost do LayOutu.

Grafika a DPI

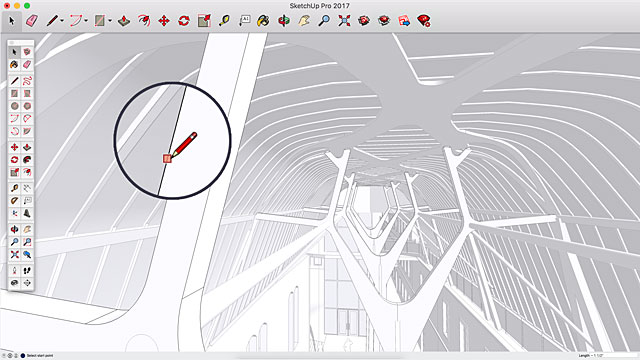

V této verzi je zásadně vylepšen způsob, jakým SketchUp vykresluje své modely na obrazovce. Je zde znatelné zlepšení výkonu, ale především je tato oprava investicí do budoucnosti celkové rychlosti programu SketchUp, která umožní zobrazovat modely nejen ve SketchUpu, ale i v  my.SketchUp, SketchUp Mobile Vieweru, LayOutu nebo 3D Warehouse.

SketchUp 2017 podporuje monitory s vysokým DPI. (podobně jako Displej u Aplle). To znamená vysoké vylepšení na high-DPI displejích.

Nicom Obrazek01-1645

Vlastní barva osy

Ve SketchUp 2017 se zavádí přizpůsobení pro barvy, které zobrazují osy. Nastavení si lze přizpůsobit přes Preference – Přístupnost. Jako bonus tato verze přináší fakt, že LayOut bude respektovat nastavení, která jsou změněna v prostředí SketchUpu.

Průhlednost

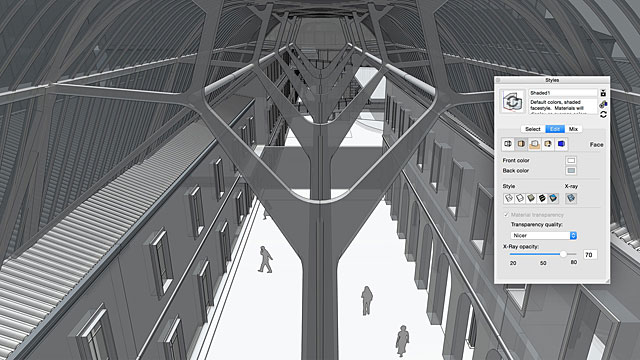

Velké zlepšení transparentnosti ve SketchUpu, která se bude vykreslovat při vyšší kvalitě a za rychlejší snímkové frekvence. SketchUp je nyní mnohem lepší při renderování transparentnějších povrchů, které poskytují realističtější pocit hloubky přes několik průhledných ploch. Dále přidána možnost nastavení úrovně krytí v režimu Xray.

Nicom Obrazek02-1645

Kreslící nástroje

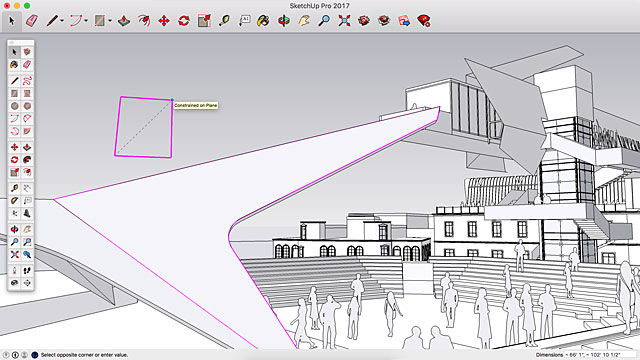

Uzamknutí osy u Obdélníků: u nástrojů Obdélník a Rotující obdélník je možné využít uzamčení os. To znamená, že můžete kreslit obdélníky mimo osu podle hran nebo ploch a pomocí šipky dolů uzamknout směr obdélníku.

Nicom Obrazek03-1645

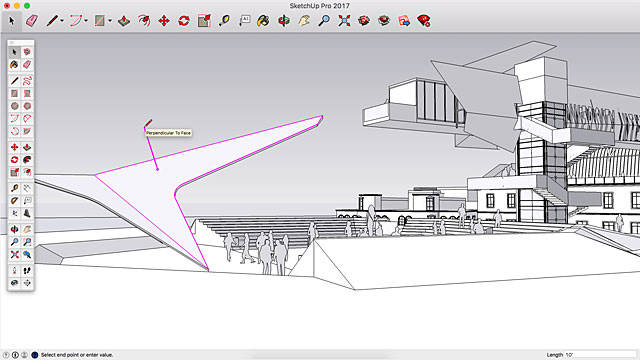

Kolmo k ploše: k dispozici je nová funkce "Kolmo k ploše". Jen se vznesete kurzorem nad určitou plochu a začněte kreslit. Tato funkčnost je zásadní a urychlí vytváření modelů bez nutnosti dalších pomůcek.

Nicom Obrazek04-1645

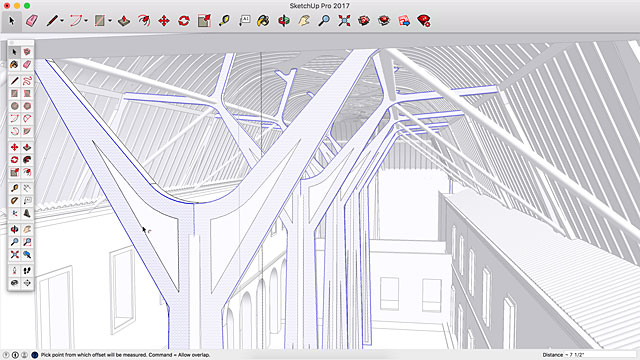

Offset 2.0: nástroj Offset byl vylepšen, aby se předešlo překrývání nebo protínající se geometrii. To znamená čisté offsety pokaždé, když se stiskne klávesová zkratka "F". S nástrojem Offset pracujete tímto způsobem také v Layoutu.

Nicom Obrazek05-1645

Seskupování komponent

Při převádění skupiny na komponentu lze určit všechny atributy, jako při vytváření komponenty od začátku: název, popis, klasifikace typů a umístění osy. Šikovný doplněk k Objemovým nástrojům.

Organizace Obsahu

Přes Preference> Soubory máte nyní lepší přehled, kde se v počítači nachází šablony, kolekce komponent, styly a další.

Nicom Obrazek06-1645

Aktualizace Trimble Connect

S tímto vydáním je Trimble Connect také o něco chytřejší. Lze vytvářet a přiřazovat detailní úkoly (v záložce ToDo) do projektu, a také vypracovat úkoly uložené na účtu Trimble Connect. Dále Vám Trimble Connect dá na vědomí, pokud byl model, který používáte, aktualizován jako referenční model.

Školení

Nejen nová verze SketchUp Pro 2017 si zaslouží uživatelské zaškolení pro zvýšení efektivity práce. Neváhejte tedy a vyberte si z nabídky školení produktu SketchUp v autorizovaném školicím středisku NICOM a.s., kde Vám představíme i další novinky aplikace Layout.

Michal Spielmann
SketchUp Specialist
