Přenesení hladin v AutoCADu

Pátek, 27 Leden 2017 14:07

Tags: AutoCAD | Autodesk | DesignCenter | Kurzy | Nicom | Vzdělávání

Nicom-obrazek 01Dnes přináším tip pro přenesení hladin v AutoCADu. Přiměla mě k němu poslední skupina mých posluchačů, kteří nemohou vždy využít klasické šablony s nastavenými hladinami, ale čas od času potřebují ze stávajícího výkresu se všemi správnými hladinami a jejich vlastnostmi toto nastavení získat i pro výkres aktuální. Jak to provést? Představím vám dva různé způsoby pro import hladin z jednoho výkresu do druhého. Pokud byste se obávali, že se přinesou hladiny s duplicitním názvem, pak nechte obavy za hlavou, vaše aktuální vlastnosti hladin budou mít vždy přednost.

Nástroj DesignCenter

Nicom-obrazek 02-Aktualni vykres-1704

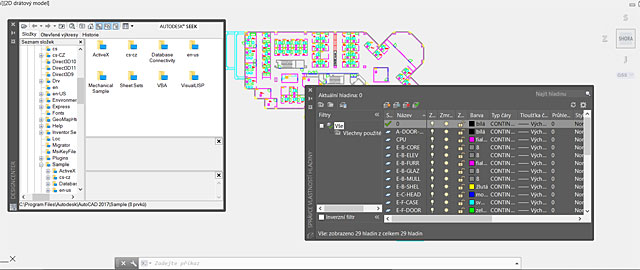

Aktuální výkres

Ve své podstatě tuto informaci podávám posluchačům již na základním kurzu AutoCADu. Pro kopírování pojmenovaných objektů mezi výkresy, (sem patří i hladiny), využijte nástroj DesignCenter. Použijte klávesovou zkratku CTRL+ě nebo zadejte zkratku příkazu DC.

Nicom-obrazek 03-Struktura v DesignCenter-1704

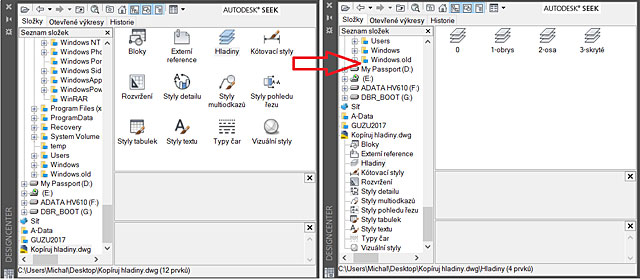

Struktura složek DesignCenter

V levé části stromu nástroje DesignCenter nalezněte výkres, z něhož chcete hladiny kopírovat. Rozbalte jeho strukturu, obdobně jako u složek počítače. Poklepáním na složku Hladiny zobrazte v okně seznam hladin vybraného výkresu. Označte potřebné hladiny a metodou táhni a pusť, je zkopírujte do aktuálního výkresu.

Nicom-obrazek 04-Aktualni vykres se zkopirovanymi hladinami-1704

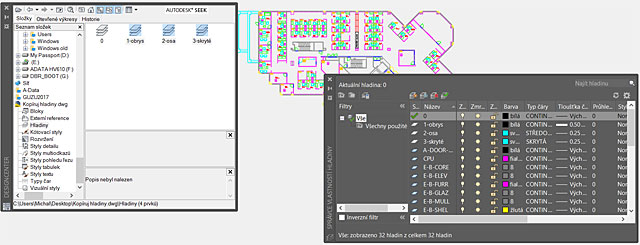

Aktuální výkres se zkopírovanými hladinami

Stavy hladin
Druhý způsob, který se dá využít pro přenesení hladin, obstará Správce stavů hladin. Pokud je stav vytvořen, lze jej exportovat do samostatného souboru a následně importovat do jiného výkresu. Jelikož stav hladin v sobě obsahuje seznam hladin, spolu se stavem bude importován i daný seznam. Přesný postup a další vychytávky se dozvíte, pokud navštívíte kurz AutoCAD pro středně pokročilé v Autodesk autorizovaném školicím středisku společnosti NICOM a.s. Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.

Těším se na Vás na některém z vybraných CAD kurzů.

Michal Spielmann
Autodesk Approved Instructor
