Fusion 360 – vytváření plechových součástí je tady!

Pátek, 03 Listopad 2017 09:23

Tags: Autodesk | CAD | Fusion 360 | Kurzy | Michal | Nicom | Plechové díly | Spielmann | Vzdělávání

Nicom Obrazek-01-1744Na školeních 3D modelování v Autodesk ATC NICOM, a. s., volali uživatelé aplikace Autodesk Fusion 360 po vytváření plechových součástí a už se dočkali. Čekání je u konce!
Od té doby, co vývojáři v březnu představili omezenou ukázku pra­cov­ního prostoru pro plechové součásti, bylo osloveno jen pár „vyvole­ných“, aby si to vyzkoušeli. Nyní je prostředí pro vytváření plechových součástí k dispozici všem, tak proč je nezačít hned používat!

Nicom Obrazek02-1744

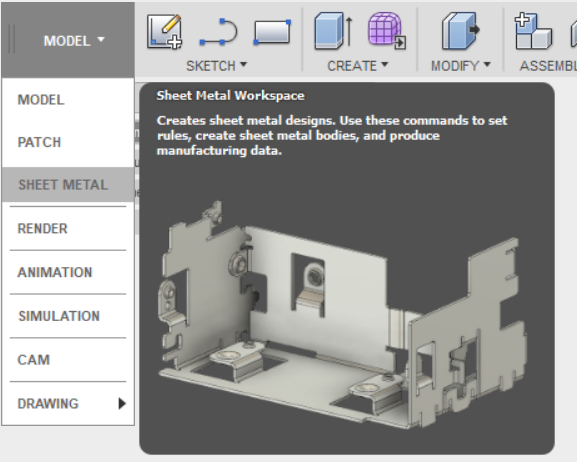

Pro ty, kteří jsou nováčci v oblasti návrhů plechů, umožňuje prostředí Sheet Metal navrhnout a vyrobit součásti tím, že vytvoří geometrii, která může být ohnutá do 3D dílu. Úhly ohybu jsou řízeny sadou pravidel, která můžete upravit, přepsat a uložit pro budoucí použití. Navrhujte PC skříně, kovové konzoly, skříně nebo kryty pro oblast elektro. Tato funkčnoste je důležitá pro mnoho výrobků kolem nás, jako je elektronika, svítidla a průmyslové stroje.

Znalost termínů

Návrh plechových dílů má mnoho termínů specifických pro daný průmysl, se kterými můžete nebo naopak nemusíte být obeznámeni. Proto neváhejte absolvovat školení v autorizovaném středisku Autodesk ATC NICOM, a. s.
Zde je rychlý náhled funkcí, které najdete v pracovním prostoru plechových součástí.

Nástroj OBRUBA – Jeden nástroj obruba, více použití. Ano, jediným nástrojem můžete vytvořit různé typy obrub.

Základna a okrajová obruba – uchopte plochu nebo okraj náčrtu a vytvořte obruby se známými ovládacími prvky Fusion 360.

Nicom Obrazek03-1744

Profilový ohyb – vyberte okraj obruby a potom profil náčrtu. Fusion 360 ovládá magii :-). Tento způsob je například skvělý pro lemy!

Nicom Obrazek04-1744

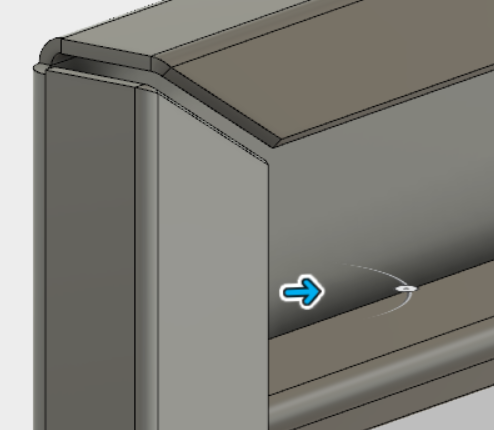

Uzavření rohu – Vytvořte uzavření rohu dle potřeby a specifikujte mezery, to vše nástrojem obruba.

Nicom Obrazek05-1744

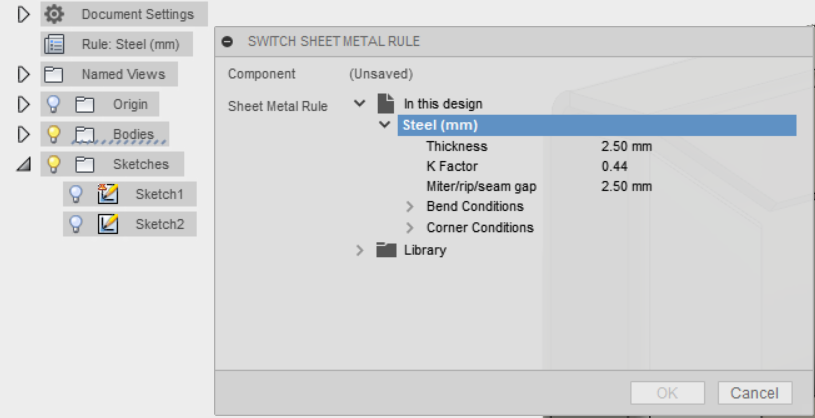

Pravidla plechu – nastavte pravidla ohybu, upravte je nebo uložte často používané do knihovny ohybů pro budoucí použití.

Nicom Obrazek06-1744

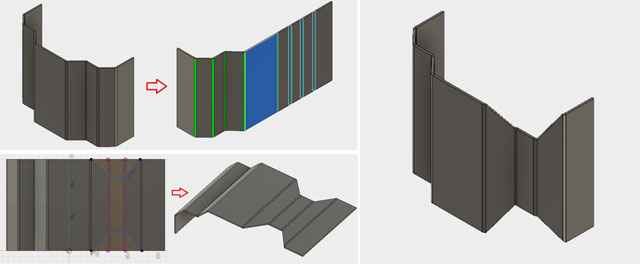

Nástroj pro rozvin / opětovné ohnutí – rozbalte část plechu tak, abyste mohli navrhnout funkce v rozvinutém stavu. Ohněte jej zpět a zjistěte, jak vypadají tyto funkce.

Nicom Obrazek07-1744

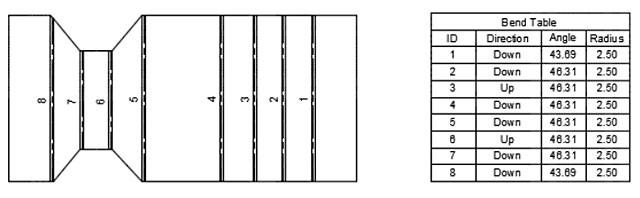

Dokumentace v 2D výkresech – dokumentujte a kótujte své rozvinuté plechy v pracovním prostoru 2D výkresů s tabulkami ohybů a identifikátory ohybu. Tabulky ohybů můžete vytvořit výběrem nástroje Tabulky. Fusion 360 má vestavěnou logiku, takže ví, jaký typ tabulky (kusovník, tabulka ohybů nebo prázdná tabulka) potřebujete na základě pohledu, který máte na výkresovém listu.

Nicom Obrazek08-1744

Výroba v CAM – přeneste své ploché vzory do CAM a nastavte 2D řezné strategie pro vaše vodní, laserové nebo plazmové řezačky.

Věřím, že jste z funkčnosti pracovního prostoru plechových dílů stejně nadšeni, jako já. Pokud chcete hlouběji proniknout do problematiky, vězte, že nejproduktivnější je výuka pod vedením odborného lektora – profesionála. Neváhejte tedy a zvolte si některý z kurzů, nebo si domluvte konzultace v Autodesk autorizovaném školicím středisku společnosti NICOM, a. s.
Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.

Těším se na Vás na některém z vybraných kurzů aplikace Autodesk Inventor nebo na jakémkoli jiném CAD kurzu.

Michal Spielmann
Autodesk Approved Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
