Jeřábový hák vyrobený 3D tiskem otestoval Huisman

Středa, 07 Březen 2018 14:14

Tags: 3D tisk | Huisman | Jeřábový hák | Panasonic | svařování | Testování | Výroba

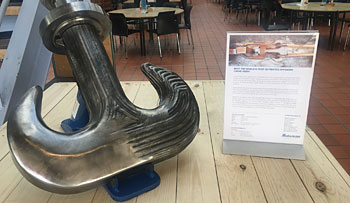

Prvni-jerabovy-hak-3D-tisk-Huisman-1810První jeřábový hák na světě vyrobený technikou 3D tisku úspěšně pro­šel zátěžovými testy na 80 tun a souvisejícími kontrolami v souladu s nejpřísnějšími kritérii. Jeřábový hák určený pro námořní průmysl vyrobila sviadnovská pobočka společnosti Huisman, zátěžové testy probíhaly v mateřské společnosti v Nizozemí. Jeřábové háky spo­le­č­no­st Huisman prozatím nakupuje u subdodavatele, jako výkovek nebo odlitek. Z hlediska nákladů je kování v malých sériích drahá tech­no­lo­gie. Každý složitější tvar se ková ve speciální formě a předpokládá časově náročnou přípravu výroby.

A právě limity klasických technologií a rozvoj automatizace daly společnosti Huisman impuls pro využití 3D tisku.
Do zkoumání možností využití 3D techniky „Wire & Arc Additive Manufacturing“ (WAAM) se zapojil český závod společnosti Huisman ve Sviadnově před dvěma lety. Na základě koncepce vytvořené nizozemskou centrálou probíhá v Česku praktické 3D navařování se všemi potřebnými záznamy, se kterými se v nizozemském Schiedamu dále pracuje, provádějí se materiálové, pevnostní a zátěžové testy, zpracují se technické a grafické výstupy.
První a zatím jediný vytištěný vzorek jeřábového háku o rozměrech 70 × 50 × 10 cm a hmotnosti 90 kg vznikal v českém závodě v průběhu dvou měsíců. Na tisk byl využit svařovací robot Panasonic a navařování MAG (metal activ gas) metodou trvalo 23 hodin a 4 minuty čistého času.

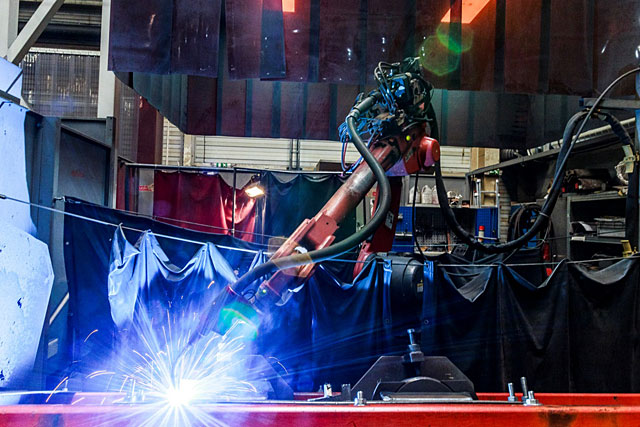

Pro-vyrobu-haku-byl-pouzit-svarovaci-robot-1810

 V procesu 3D tisku je nutno udržet optimální teplotu tavné lázně svarových housenek, aby došlo ke konzistentnímu spojení materiálu v celém průřezu a nezbortil se tištěný tvar. Úskalím zůstává kvalita výsledného povrchu, který je poněkud „zvrásněný“, a certifikace celé této progresivní technologie. Výrobek vytištěný na svařovacím robotu musí splňovat všechny charakteristiky dle zadávací výkresové dokumentace, jako jsou tvar, jakost materiálu a pevnostní vlastnosti.
V blízké budoucnosti Huisman usiluje o vylepšení procesu WAAM ve smyslu snížení nákladů a rozšíření výrobního portfolia u tištěných komponentů.
