CNC výroba zhmotňuje vysněný dům s využitím softwaru SAi EnRoute

Autor článku: SAi a redakce

Tags: Architektura | CAM | CNC | EnRoute | SAi | Savatzki

SAi-Dan Sawatzkys House-November 2013-250Tvůrčí a svérázná díla Dana Sawatzkého jsou dobře známá části SAi EnRoute komunity a dávají radost těm, kteří je viděli na průmyslových, komerčních a rekreačních místech po celém pacifickém severozápadu USA i mimo něj. Jeho fantazie a láska vytvářet velká díla jej přivedla k jeho největšímu projektu: stavbě rodinného domu.

Cegra - Graphisoft ARCHICAD 22

Sawatzkého Imagination Corporation z Chilliwacku v kanadské Britské Kolumbii stojí za širokou škálou návrhů, reklamních poutačů a modelářských prací, představujících barevný reliéf a plnohodnotnou 3D práci. V tomto projektu se sešla Sawatzkého láska k tvořivosti a kreativitě, jakož i několik dalších sil: jeho konstrukční dovednosti, znalosti nových materiálů a technik, jeho CNC frézka (router) a znalosti toho, jak by software SAi EnRoute měl převádět jeho myšlenky do reality.

„Když jsme moje žena Janis a já začali snít o našem novém domě, věděli jsme, že to bude něco neobyčejného," vysvětlil Sawatzky. „Musela se udělat celá řada věcí. Vše mělo vypadat, že jde o ruční práci a ze dřeva, ale v našich klimatických podmínkách dřevo prostě nevydrží."

Sawatzkyovi také chtěli dům, který by něco vypovídal o jejich zájmech a měl svůj příběh.

SAi-02

„Dům bychom si měli užívat!" trval na svém Sawatzky. „I když se nám líbila myšlenka pohádkového domu, chtěli jsme, aby byl i praktický. Měl být v blízkosti rušné silnice, takže jsme ho mohli použít k propagaci našeho obchůdku v zadní části objektu. A také jsme chtěli, aby byl tichý při větru, dešti i sněhové vánici, tedy v počasí, které charakterizuje náš region."

Výsledkem je směs Edwina Lutyense a Bilbo Pytlíka, která nese pohádkové téma a zároveň poskytuje světlé a prostorné ubytování.

Sawatzkyovi jako témata pro venkovní stranu domu vybrali stromy a srdce. Jedenáct bylo navrženo do budovy, kde splňují jak stavební, tak tematickou roli, zatímco tisíce srdcí zdobí panely a reliéfy na přesahujícím obložení domu.

SAi-03

„Pro dům jsem vytvořil téměř 300 frézovacích souborů," řekl Sawatzky. „Začal jsem s tvary oken a existujícími navrženými okny i dveřmi v EnRoutu a tyto soubory jsem použil jako vzorové pro výrobce oken."
Stejné vzory byly použity k vytvoření okenních zárubní pro otvory v litých betonových stěnách. K vybudování základů a přízemí budovy byly použity ICF tvárnice (Insulated Concrete Forms), horní patro je tvořeno dřevěnou příhradovou konstrukcí.

Jakmile byla základní konstrukce kompletní, nastal čas znovu nastartovat frézku, protože Sawatzky navrhoval a tvořil množství ozdobných obložení a jako svůj konstrukční nástroj používal EnRoute.
„Zakřivené nosníky, překlady, oblouková, tzv. eyebrow okna a obloukové vlysy byly navrženy v EnRoutu a nařezány na routeru," vysvětlil Sawatzky. „Uvnitř jsem použil EnRoute znovu k návrhu a vytvoření řezných souborů pro všechny překližkové díly, které jsme použili k vytvoření klenutých stropů na chodbě."

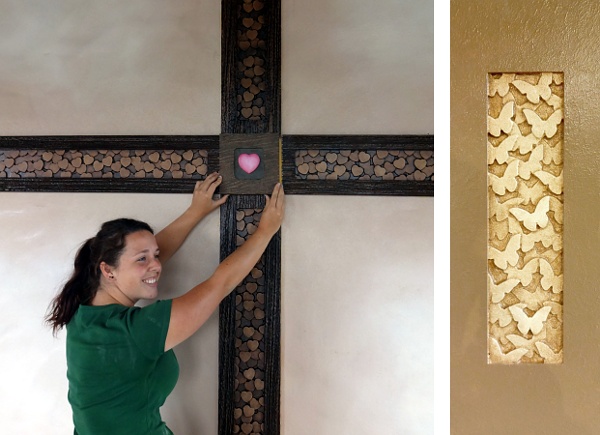

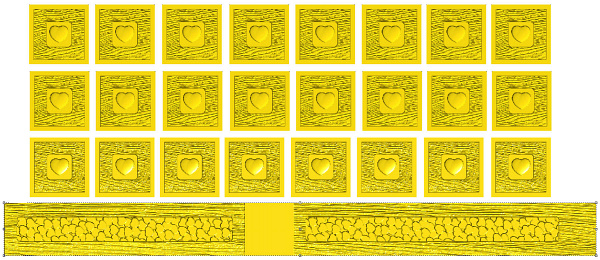

Venku jsou všechny desky z 30liberního uretanu Precision Board s vysokou hustotou. Ty bylo snadné obrábět a povrchově upravovat, protože v nich nejsou žádné suky, zrna nebo smolníky. Panely se srdci byly vytvořeny jako vektorové soubory a vrstveny ve třech úrovních. Kusy pak byly ručně natřeny třemi vrstvami akrylového laku a potaženy třemi různobarevnými glazurami při práci od světla do tmy. Pro každé horizontální a vertikální křížení 8 palců širokých ozdob bylo vyfrézováno ozdobné čtvercové srdce, natřené a aplikované jako svrchní vrstva.

SAi-05

Vzlety fantazie

Uvnitř domu jsou tématem motýli. Rovné zdobení je celé vyřezáno z dřevovláknitých desek (MDF), které může být také natřeno. Obkladové panely jsou frézovány z 30liberních desek Precision Board za použití funkce Rapid Texture v EnRoutu. Sawatzky navrhl dřevěné mozaiky pro chodby, obývací pokoj, jídelnu, kuchyň a ložnici tak, aby se podobaly stylizované vysoké trávě vlající ve větru. Funkce Rapid Texture v EnRoutu pak vytvořila přes panely povrch k dosažení žádaného účinku.

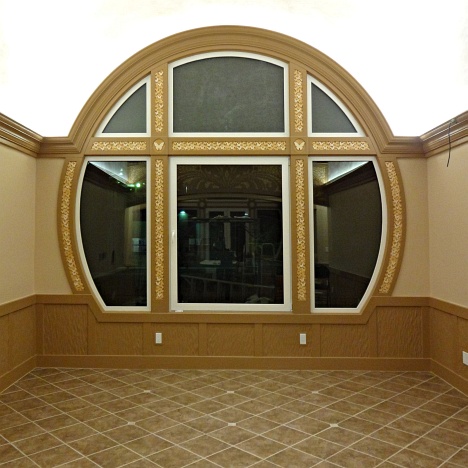

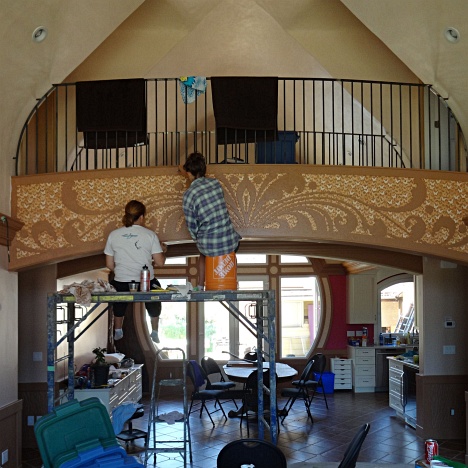

Téma motýlích ozdob najdeme v celém domě u rohových bloků všech dveří. Natřeny jsou tak, aby odpovídaly místnosti, ve které jsou umístěny. Použity jsou i u obřích oblých oken v jídelně a obývacím pokoji. Velké motýlí reliéfy zdůrazňují most, který se pne pod klenutým stropem, spojující horní místnosti a obepínající přední dveře. Také tyto reliéfy byly natřeny a zdůrazněny glazurami. „Použili jsme EnRoute rovněž k návrhu velkých korunních obkladů jdoucích kolem obývacího pokoje a nad velkými oblými okny," řekl Sawatzky. „Skrývají osvětlovací LED moduly a vrhají překvapivé světlo na klenutý a zakřivený strop. Výsledek je přinejmenším efektní. Materiálem pro tyto ozdobné lišty, které byly frézovány ve dvou vrstvách, byl tři palce silný 30liberní Precision Board."

Účinnost, pohodlí a nízké nároky na údržbu

„Dům je velmi efektivní a jeden z »nejzelenějších« v regionu," řekl Sawatzky. „Izolační betonové tvárnice dělají dům asi šestkrát lépe izolovaným, než jsou běžné roubené dřevěné domy. Stříkané pěnové izolace v půdních prostorách a okna s trojskly na severní straně udržují chlad a dopravní hluk na uzdě. Podlahové teplovodní topení, tepelné čerpadlo a efektivní systém HVAC (topení, ventilace, klimatizace) přinášejí nákladově efektivní úspory energie a udržují dům teplý v zimě a chladu, a svěží po celou dobu v letních měsících."

SAi-05
Dům má střechu z gumových tašek vyrobených z 1500 recyklovaných pneumatik, natřených betonovou aperturou, a s římsami lakovanými vysoce kvalitními akrylovými barvami. Taková střecha bude po dobu své životnosti, která by měla být mnohem delší než u konvenčního domu, potřebovat pouze minimální údržbu.

„Lidé často znají EnRoute jen ze svého úzkého zaměření: signmakingu, zpracování dřeva, výroby forem, výroby oken, plazmového řezání, atd. Navrhování a budování domu mi pomohlo překročit některé hranice EnRoutu a přejít od signmakingu a modelářství ke stavbě. Pracovat s programem jsem byl zvyklý, i proto při práci na něčem novém, nejen při jejím zjednodušení, mi dodával důvěru v kvalitu výsledku," uzavřel Sawatzky.
