TopSolid'Steel – Komplexní řešení pro design a výrobu v kovoobráběcím průmyslu.

Tags: CAD/CAM | MSV | TopSolid

TopSolid'Steel přichází s možností navrhovat a vyrábět různý kovový nábytek, složité kovové struktury, schodiště, zábradlí, venkovní přístřešky nebo jiné kovové výrobky naprosto přesně a kvalitně.

Svoboda designu a propracovanost výroby

TopSolid'Steel je parametrický a asociativní program se zabudovaným nativním PDM systémem. Díky tomu je snadné ohlídat si správnost rozměrů a kdykoliv je možné inteligentní parametrické 3D objekty na přání zákazníka upravit, a to vše se zachováním návazností na všechny výrobní dokumenty (výkresy, indexace, nářezový plán, rozvinutí plechu atd.). Výrobní dokumenty jsou rozmanité a automatizované.

Při navrhování projektu můžete využít široké možnosti importu: 2D výkresů (DXF/DWG 2D), 3D těles (DXF/DWG 3D -Telemetrie, topologické hodnoty atd.), importování mračna bodů (XYZ, PTS, PLY atd. – kompatibilní s jakoukoliv značkou 3D skeneru a fotogrametrického systému), Revit®, Sldsam/Sldprt (Solidworks®), Inventor®, Step, Parasolid, IGES, atd.

Pro neomezené navrhování jsou k dispozici multi-materiály (ocel, dřevo, sklo, kompozit, plast, kámen atd.) Využít můžete také připravené komponenty přímo od výrobců (Würth, Forster, atd.), které jsou integrované v TopSolid'Steel. Eliminujete tak riziko chyb související s integrovanými procesy obrábění.

TopSolid'Steel zahrnuje jednoduché a výkonné mechanismy, které vám umožňují rozdělit kompletní model IFC do pracovních oblastí. Tato metoda návrhu značně zvyšuje výkon a výrazně usnadňuje produkci návrháře. Nejsložitější případy modelování můžete vytvářet rychleji, pokud si vytvoříte různé varianty komponent a katalogové kódy.

TopSolid'Steel spolupracuje s dalšími řešeními TopSolid, jako je TopSolid’Erp (ERP), TopSolid’Quote (rozpočty), TopSolid’SheetMetal (CNC ovládání), TopSolid’ Pdm Web Explorer (Webový přístup k TopSolidu).

Rozšíření SheetMetal umožňuje využití technologií klasického řezání, řezání laserem, nebo řezání vodním paprskem. Dále také umožňuje funkci děrování. Nastavení realistické kinematiky stroje a nástrojů umožňuje vytvořit realistickou simulaci obrábění a tím kontrolovat případné kolize při výrobě.

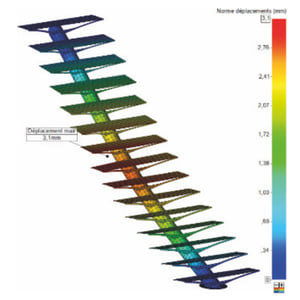

Plně integrované rozšíření FEA pak umožňuje provést výpočty při dimenzování jakéhokoli typu geometrie výrobku (napětí, posun, zatížení, únava materiálu a termomechanické vlastnosti atd.) Výsledky jsou vyhodnoceny a zobrazeny pomocí barevné grafické stupnice.

Exportní formáty jsou například DXF/DWG 2D + 3D, IFC (BIM), 3D PDF (3D vizualizace a výkresy), FBX (Virtuální realita), X3D / GLTF, NC1 (DSTV) - CNC interface.

TopSolid'Steel také nabízí možnost využít plně integrované realistické vizualizace. V reálném čase je možné upravovat materiály a jejich vlastnosti (textura, drsnost, odlesky, průhlednost, stíny), včetně zasazení 3D modelu do fotografie.
