Tebis s revoluční technologií SmartOps v Release 10

Tags: CAD/CAM | Obrábění | Release 10 | SmartOps | Tebis | Technology

Letos na pod­zim uvede Tebis na trh další vý­kon­nou verzi s mnoha no­vý­mi funk­ce­mi a roz­ší­ře­ní­mi. Hlav­ním prv­kem je re­vo­luč­ní tech­no­lo­gie Tebis Smart­Ops, která umožňuje kom­plex­ní au­to­ma­ti­za­ci CAD/CAM pro­ce­sů. Mnoho úloh, které musí uži­va­te­lé zvlád­nout při na­vr­ho­vá­ní a plá­no­vá­ní vý­ro­by, se vý­raz­ně zrych­lí a zjed­no­du­ší a lze je také kdy­ko­li opa­ko­vat.

Mnoha vy­lep­še­ní se také do­čka­ly fré­zo­va­cí funk­ce Tebisu. Na­pří­klad po­hy­by stro­je lze nyní řídit ještě efek­tiv­ně­ji. To cel­ko­vě za­jiš­ťu­je krat­ší dobu chodu stro­je a delší ži­vot­nost ná­stro­jů.

Různé kon­strukč­ní funk­ce a funk­ce zpět­né­ho in­že­nýr­ství lze nyní také ještě snad­ně­ji au­to­ma­ti­zo­vat.

Vaše zkratka k úspěchu – Tebis SmartOps Technology

Tebis Smart­Ops jsou in­te­li­gent­ně pro­po­je­né CAD/CAM ope­ra­ce, které lze au­to­ma­tic­ky pro­vá­dět na zá­kla­dě ša­b­lon. Ať už se jedná o jed­no­du­ché nebo slo­ži­té úlohy, které se opa­ku­jí pro každý ob­ro­bek, jsou dob­rým pří­kla­dem CAD/CAM pro­ce­sů, které lze plně au­to­ma­ti­zo­vat. Im­port dílů, mě­ře­ní po­lo­to­va­rů, umís­tě­ní upí­na­cích za­ří­ze­ní, de­fi­no­vá­ní ma­te­ri­á­lu a stro­je, při­řa­ze­ní všech po­třeb­ných prvků a umís­tě­ní mě­ři­cích bodů, výběr stra­te­gie ob­rá­bě­ní, ge­ne­ro­vá­ní drah ná­stro­jů, kon­t­ro­la ob­rá­bě­cí ope­ra­ce a vý­stup NC dat.
Cel­ko­vě lze pro tech­no­lo­gii Smart­Ops po­u­žít kom­plet­ní funkč­ní mo­du­ly Tebis. To umožňuje in­di­vi­du­ál­ní, cí­le­nou au­to­ma­ti­za­ci a stan­dar­di­za­ci CAD/CAM pro­ce­sů. Smart­Ops jsou přes­ně při­způ­so­be­ny kon­krét­ní­mu roz­sa­hu úloh a veš­ke­ré od­bor­né zna­los­ti vý­rob­ní­ho pod­ni­ku jsou ulo­že­ny v pří­sluš­ných knihov­nách.

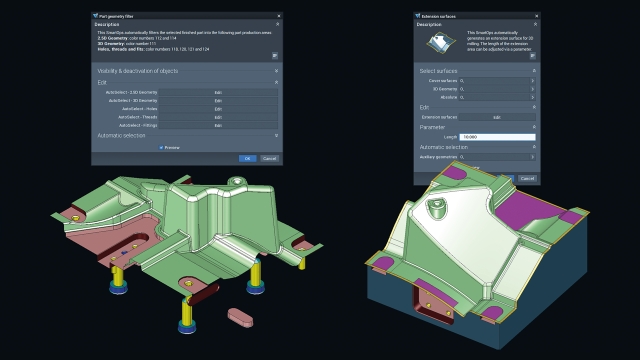

Dva příklady použití SmartOps – Automatické dělení podle typu obrábění a automatické rozšíření plochy (© Tebis AG)

Novou technologii již využilo několik partnerů projektu

3D design

Rychlé a snadné tangenciální rozšíření ploch

Aby bylo do­sa­že­no op­ti­mál­ních vý­sled­ků fré­zo­vá­ní, je na­pří­klad často nutné tan­gen­ci­ál­ně roz­ší­řit volně tva­ro­va­né plo­chy, čímž se za­brá­ní vzni­ku zbyt­ko­vé­ho ma­te­ri­á­lu na hra­nách a ochrá­ní se řezné hrany. Toho lze nyní v Te­bi­su do­sáh­nout rych­le a au­to­ma­tic­ky. To opět uka­zu­je, jak blíz­ko je pa­ra­me­t­ric­ké ře­še­ní Tebis sku­teč­né­mu světu vý­ro­by. Uži­va­tel CAD/CAM může in­ter­ak­tiv­ně upra­vo­vat vý­sle­dek a může jej glo­bál­ně ak­tu­a­li­zo­vat klik­nu­tím myši.

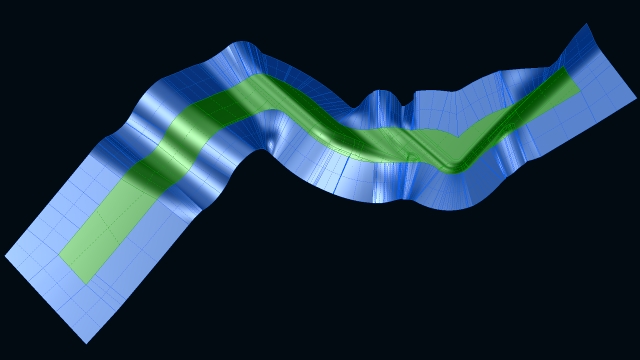

Automaticky generované rozšíření povrchu (© Tebis AG)

Frézování

Snadnější CAM programování a optimalizované pohyby vtahování při 5osém simultánním frézování

Pro­gra­mo­vá­ní drah ná­stro­jů pro 5osé si­mul­tán­ní ob­rá­bě­ní bylo opět vý­raz­ně zjed­no­du­še­no. Uži­va­tel si nyní může vy­brat křiv­ku pro vý­po­čet nor­mál­ní ori­en­ta­ce ná­stro­je. Lze také de­fi­no­vat úhel pro další zlep­še­ní řez­ných pod­mí­nek.
Po­hy­by za­sou­vá­ní stro­je lze nyní v Te­bi­su spe­ci­ál­ně řídit také pro všech­ny funk­ce 5o­sé­ho si­mul­tán­ní­ho fré­zo­vá­ní. Vta­ho­vá­ní lze zpra­co­vá­vat s rych­lým po­su­vem nebo nor­mál­ním po­su­vem, což op­ti­mál­ně od­po­ví­dá typu stro­je a jeho ovlá­dá­ní.

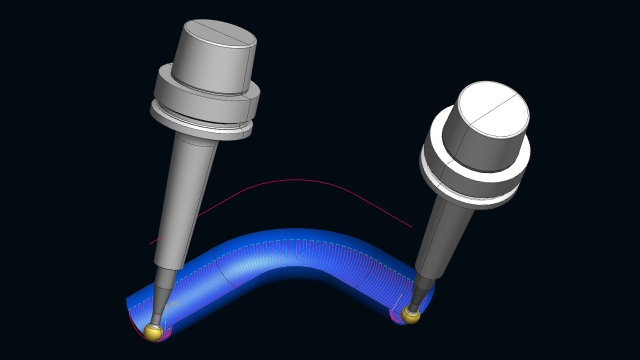

Řízení orientace nástroje pomocí křivky při pětiosém simultánním frézování (© Tebis AG)

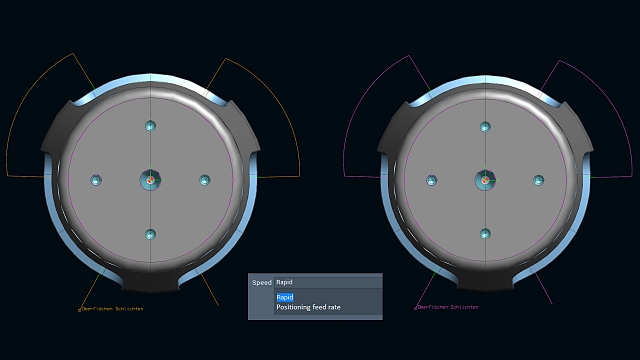

Ubírání při rychlém posuvu (vlevo) nebo polohování posuvu (vpravo) při 5osém simultánním frézování (© Tebis AG)

O 20 procent rychlejší hrubování

Mož­nos­ti hru­bo­vá­ní se dále zlep­ši­ly. Díky op­ti­ma­li­zo­va­ným po­suvům lze nyní ještě efek­tiv­ně­ji a s men­ším opo­tře­be­ním ná­stro­jů po­u­ží­vat frézy s vy­so­kou rych­los­tí po­su­vu, které umožňují velmi vy­so­ký úběr kovu, zejmé­na u vel­kých dílů.
Nové mož­nos­ti pro kom­bi­no­va­né hru­bo­va­cí ope­ra­ce rov­něž za­jiš­ťu­jí delší ži­vot­nost ná­stro­jů a až o 20 % rych­lej­ší ob­rá­bě­ní na stro­ji. Pokud se při hru­bo­vá­ní s re­duk­cí plo­chy vy­lou­čí z ob­rá­bě­ní ur­či­té ob­las­ti, lze ná­sled­né ob­rá­bě­ní ovliv­nit ještě přes­ně­ji po­mo­cí dal­ších mož­nos­tí fil­tra­ce.

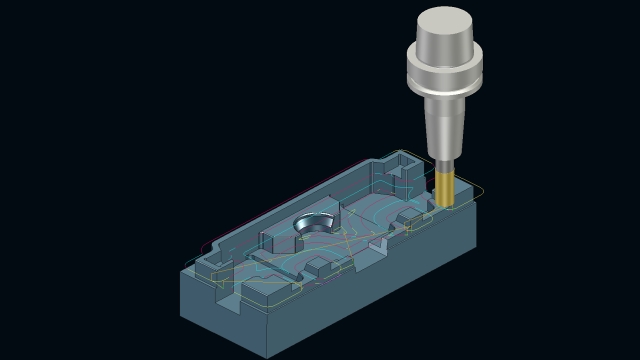

Optimalizované krokové pohyby při hrubování (© Tebis AG)

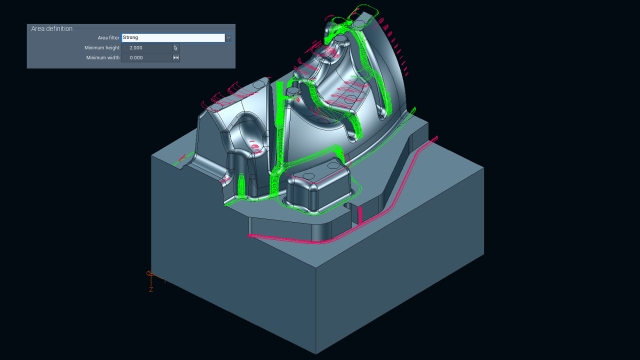

Opakované frézování s definicí plochy pomocí filtrů – Obrábějí se pouze hluboká žebra (zelené oblasti). Ty nebylo možné předchozím nástrojem obrobit (© Tebis AG)

Optimalizované spojovací dráhy pro tříosá obráběcí centra

Tebis umož­ňuje také plné ovlá­dá­ní ří­di­cích sys­té­mů stro­jů, ve kte­rých nejsou li­ne­ár­ní osy syn­chro­ni­zo­vá­ny při rych­lém po­su­vu. Spo­jo­va­cí dráha je au­to­ma­tic­ky ge­ne­ro­vá­na v bez­peč­né výšce v pří­pa­dě mož­ných ko­li­zí. Lze tak plně vy­u­žít po­ten­ci­ál star­ších tříosých ob­rá­bě­cích cen­ter a stroj jede ma­xi­mál­ní rych­los­tí.

CAD/CAM automatizace

Plně automatizované využití volných tvarů

Zá­kaz­ní­ci Te­bi­su nyní mohou vy­u­ží­vat ještě větší au­to­ma­ti­za­ce při ob­rá­bě­ní vol­ných tvarů. Stej­ně jako při ob­rá­bě­ní rý­ho­va­ných pro­fi­lů lze nyní určit, zda má vy­hle­dá­vá­ní ná­stro­je v pří­pa­dě mož­ných ko­li­zí au­to­ma­tic­ky vy­brat delší ná­stroj. Uži­va­tel může kon­t­ro­lu ko­li­zí ovlá­dat také ručně jako dosud.
Volné tva­ro­vé prvky lze nyní ještě snad­ně­ji při­pra­vit pro au­to­ma­ti­zo­va­né CAM pro­gra­mo­vá­ní. Lze je in­ter­ak­tiv­ně od­po­jit, spo­jit nebo pře­ru­šit.

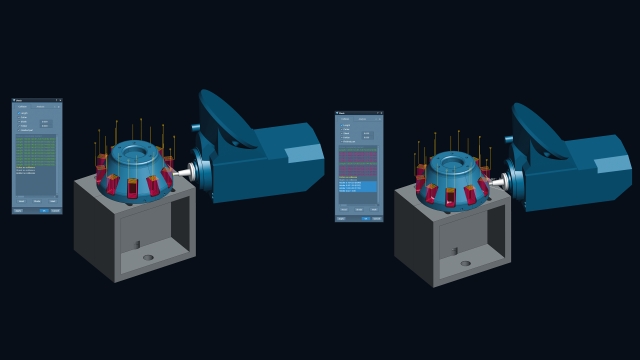

Chování v případě možných kolizí při obrábění s volnými prvky: Automatická výměna nástroje (vlevo) nebo ruční kontrola (vpravo) /© Tebis AG/
