Robotika za podpory CA.. systémů |
Pondělí, 21 Prosinec 2009 12:52 | |||||
Počáteční náklady na vytvoření takových pracovišť jsou poměrně vysoké. Firmám se do takových pracovišť vyplatí investovat hlavně v případě, pokud pracují ve vícesměnném provozu. Manipulace s materiálem je velmi rozsáhlá oblast, která počtem pracovníků předstihuje všechna ostatní průmyslová odvětví. Jde přitom o oblast nejtěžší fyzické práce. V strojírenství představují náklady na manipulaci s materiálem asi 20 % celkových výrobních nákladů [1]. Článek se zabývá navržením a naprogramováním robotizovaného pracoviště určeného pro třídění a paletizaci barevných plastových puků. Toto pracoviště bylo vytvořeno pro výukové účely na Strojnické fakultě Technické univerzity v Košicích. Studenti si mohou ověřit své znalosti o programování robotů a vyzkoušet, jak se taková buňka programuje, a zjišťují, kde jsou největší nástrahy při takové práci. Získávají poznatky o funkci řídícího systému robota, o činnosti snímačů a programování robota. Úkolem studentů je tedy vytvoření programu pro robotickou buňku na třídění černých a bílých puků. Černé puky bude robot ukládat na předem připravenou paletu. Bílé puky robot přeloží za trychtýřovou zábranu, ty budou dále pokračovat na pásu dopravníku. Na konci pásu bude sběrný koš, do kterého budou bílé puky padat. Robotické pracoviště sestává z těchto prvků:

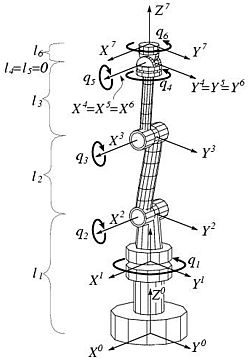

Funkce a řešení jednotlivých částí![]() (kinematické uspořádání je znázorněno na obr. 1) a je určen hlavně pro obloukové svařování. Tento robot se ale dá využívat i pro jiné účely, než je svařování, a to například na manipulaci s materiálem. Po demontáži svařovacího koncového efektoru se dají na robot namontovat jako koncové efektory různé uchopovací hlavice a zařízení. Robot byl namodelován v CAD systému PRO/Engineer pro ověření vhodnosti jeho použití k plnění manipulačních úkolů z hlediska jeho dosahových zón při dodržení požadovaných rozměrů pracoviště

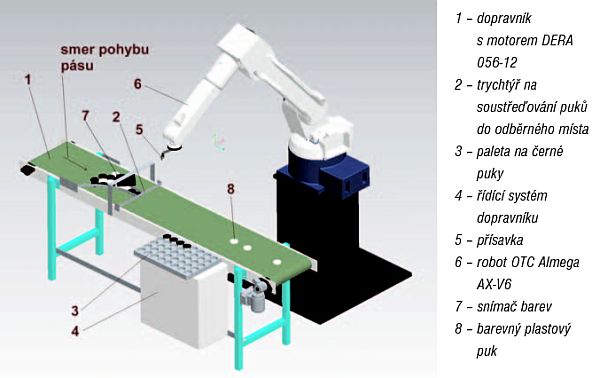

![]() Obr. 2 3D model pracoviště s popisem jednotlivých částí Důraz byl kladen hlavně na to, aby se robot nedostal do kritických poloh při odebírání puků z pásu dopravníku a následném ukládání na paletu. Na uchopování puků byla z hlediska jednoduchosti konstrukce a řízení jako nejvýhodnější alternativa zvolena kombinace ejektoru a aktivní podtlakové uchopovací hlavice. Vzduch je do ejektoru přiveden z kompresoru. Ejektor vytváří z přivedeného vzduchu podtlak, který je potřebný pro uchopení puku. Podtlak je vytvořen mezi horní částí puku a přísavkou (obr. 3).
Po umístění puku na požadovanou pozici na paletě se činnost ejektoru zastaví, tím se puk uvolní a robot může pokračovat v manipulaci s dalšími puky. Na dopravník bylo třeba namontovat trychtýř, který soustředí všechny puky volně položené na celou šířku pásu do jednoho (odběrného) místa (tak, jak je znázorněno na obr. 3 a 4). Tato úprava je nutná z toho důvodu, že robot nemá paměť na vstupní signály. To znamená, že první puk bude robotem zaregistrován a také odložen podle barvy na příslušné místo. Zjišťování barvy dalšího puku se začne až po odložení prvního puku. Mohlo by se tedy stát, že pokud by byl druhý puk položený na pás hned za prvním, robotem by nebyl sebrán, protože v době, kdy by zjišťoval barvu dalšího puku, byl by druhý puk již za snímačem. Algoritmus paletizačního programu

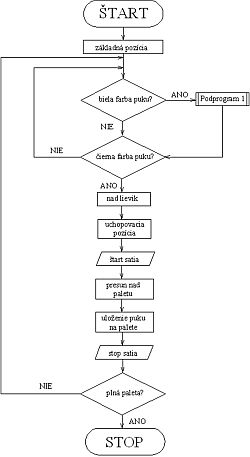

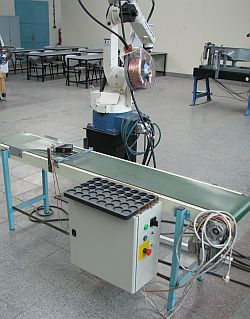

Obr. 5 Vývojový diagram algoritmu řízení Závěr![]() Pracoviště bylo prakticky zrealizováno, čímž byla ověřena jeho skutečná funkčnost a demonstrovány reálné možnosti využití robota pro danou úlohu při aktuálním programovém vybavení. V praxi by nemuselo jít o třídění barevných puků, ale o třídění a paletizaci různých reálných součástek. Vývoji se meze nekladou, a tak je úkolem nás pedagogů dát prostor a ukázat směr trendů nadějným absolventům. Obr. 6 Praktická realizace pracoviště Literatura:
Metody 3D modelování s uvažováním využití virtuálních simulačních CA – technologií.
