CAE virtuální prototypy |
Autor článku: Karel Vlasák, Idiada CZ | |
Pondělí, 23 Květen 2011 14:34 | |

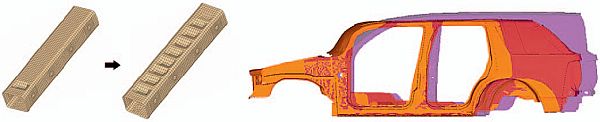

![]() Virtuální prototyp![]() Po vytvoření prvotního konceptu jsou následně vygenerovány jednotlivé díly, podsestavy a sestavy v CAD systému, ve kterém se zároveň ověřuje funkčnost mechanismů, kolize v sestavě, apod. Následně se pro sestavy či jednotlivé díly simuluje jejich chování pomocí CAE programů. Tento způsob umožňuje iterativní vylepšování návrhu výrobku, dokud nejsou splněna předem stanovená kritéria funkčnosti. Typický proces vývoje výrobku je znázorněn v následujícím schématu. Vazba na CAD systémy![]() Dalším významným krokem je přiblížení simulace konstruktéru, kterým je umožněno, díky integraci CAE do CAD prostředí, provádět jednoduché simulace přímo na CAD modelu bez hlubších znalostí problematiky výpočtů. Nicméně, pro detailní a náročnější výpočetní úlohy je nezbytné vytvářet detailní výpočtový model, pro který je již složité zachování přímé integrace na CAD model. Nové možnosti a metody – CAE MorphingMezi revoluční metody, které se v posledních letech stále více prosazují, patří i „morphing“ a parametrizace CAE modelů. Tato metoda spočívá ve tvarové modifikaci, která se provádí přímo na výpočtovém modelu, změnou rozměru, popř. změnou tvaru.
Optimalizace funkce – SDO, MDOVývoj virtuálních prototypů dává prostor k optimalizaci funkce výrobku. Změnou tvaru nebo parametrů a následnou verifikací pomocí simulace je možné dosáhnout optimálního řešení. Pokud je řešený problém multi-fyzikální, je optimalizace pomocí běžných CAD a CAE nástrojů prakticky nemožná. Optimální návrh pro výpočet proudění nemusí splňovat kritéria tuhosti a pevnosti a opačně. V tomto případě existuje řešení pomocí parametrických CAE modelů a morphingu. Následující blokové schéma popisuje proces multidisciplinární optimalizace (MDO) osobního vozidla s několika proměnnými, které ovlivňují výsledky ve třech různých výpočtových disciplínách.
