Obrábění pro SolidWorks a Rhinoceros

Autor článku: Aleš Písařík

Tags: CAM | MecSoft | RhinoCAM | VisualMILL

SolidWorks-Rhinoceros0Až 5osé kontinuální obrábění RhinoCAM a VisualMILL Yes we CAM! Společnost MecSoft Corporation vyvíjí obrábění RhinoCAM a VisualMILL od roku 1997. Za 15 let intenzívního vývoje vytvořila profesionální CAM aplikaci, která může soupeřit s velkými CAM systémy, ale cenově se nachází hluboko pod konkurencí. RhinoCAM a VisualMILL ve verzi 2012 jsou obráběcí zásuvné moduly, které se snaží vyplnit v době krize mezeru na poli kvalitních obráběcích aplikací za zlomek cen velkých CAM systémů. Společnosti využívající pro konstrukci svých modelů software SolidWorks mohou zaplesat. VisualMILL pro SolidWorks získal jako jeden z deseti obráběcích modulů certifikaci od společnosti SolidWorks „Certified Gold Product".

Greg Haywood, viceprezident firmy MecSoft pro prodej a marketing, poznamenává: „Zhruba jednou za každých 7 let sestoupí drahé a špičkové technologie do hlavního proudu – bohužel pro uživatele v oblasti CAMu to trvalo 15 let. Zákazníci nám říkají, že jsou již znechuceni placením cen z minulého desetiletí za software, který vypadá a funguje tak, jako by byl v minulém desetiletí napsán. Naslouchali jsme trhu a naší odpovědí je VisualMILL, jehož poměr ceny a výkonu je v tomto průmyslovém odvětví neslýchaný. Tento trend, kdy dodavatelé nabízí 80 % funkčnosti velkých systémů za 20 % jejich ceny, již nastal v průmyslu CADových systémů a my jej nyní s VisualMILLem přesouváme také do oblasti CAMu."

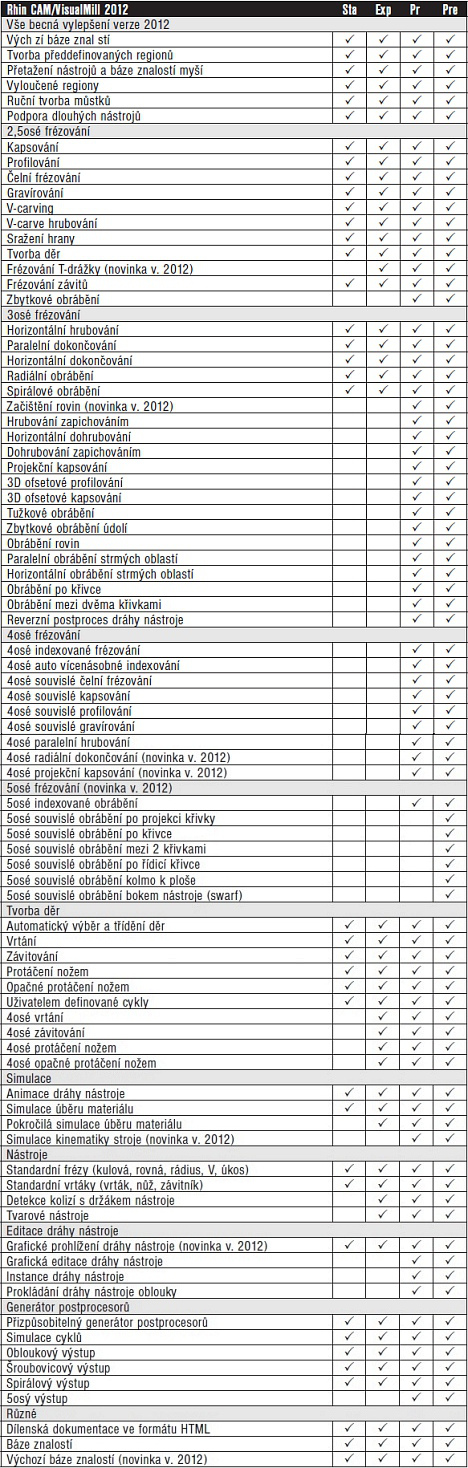

Obě řešení jsou lokalizována do českého jazyka a také kompletní technická podpora je poskytována v českém jazyce. K dispozici jsou čtyři konfigurace (každá verze v sobě přitom obsahuje všechny předchozí).

Standard

Cenově nejdostupnější základní verze obrábění vhodná pro menší firmy, soukromníky a hobby zájemce. Kromě plného arzenálu funkcí pro 2,5osé obrábění nabízí také základní 3osé strategie včetně tvorby děr a možnosti vygenerování dílenské dokumentace. 3osé funkce zcela postačují pro vyhrubování a dokončení tvarově jednoduchých 3D forem. Cena této konfigurace je 1250 €.

Expert

Verze Expert nabízí 4osé indexované a kontinuální hrubovací a dokončovací operace. Výhodou oproti verzi Standard je pokročilá simulace úběru materiálu a detekce kolizí s držákem nástroje. Tato verze je vhodná například pro šperkaře, kteří k výrobě používají frézku. Tato verze také nabízí možnost simulovat kinematiku stroje. Cena konfigurace Expert je 2495 €.

SolidWorks-Rhinoceros-tab

Professional

Balík obohacený o 5osé indexované a pokročilé 3osé obrábění s výkonnými strategiemi generování dráhy nástroje, které zvyšují produktivitu. Řešení vhodné pro uživatele, kteří mají náročnější výrobní požadavky. Cena 4995 €.

Premium

Nejvyšší a také nejnovější verze 5osého kontinuálního obrábění. Vhodné pro velmi náročné podniky v leteckém, automobilovém a formařském průmyslu. Obsahuje 5osé operace jako obrábění bokem nástroje, obrábění po křivce, mezi dvěma křivkami, kolmo k ploše a mnoho dalších. Tato verze také nabízí možnost simulovat kinematiku stroje. Cena této varianty je 9995 €.

SolidWorks-Rhinoceros01

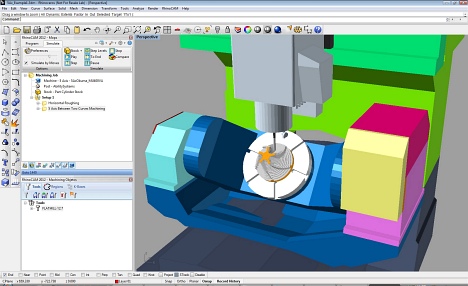

Obr. Simulace obrábění s kinematikou ve verzi Pro a Premium

Hlavní přednosti CAM řešení RhinoCAM/VisualMILL

  • 5osé kontinuální obrábění
  • Intuitivní a příjemné ovládání
  • Cenově dostupné
  • V ceně přes 180 hotových postprocesorů
  • Bezplatný generátor pro snadnou úpravu postprocesorů

VisualMILL

Společnost MecSoft nabízí tři varianty obrábění. RhinoCAM, VisualMILL a VisualMILL for SolidWorks jsou z funkčního hlediska naprosto totožné produkty. Jediný rozdíl je v tom, že VisualMILL je samostatně spustitelná aplikace a zbývající produkty jsou zásuvné moduly pro modelář Rhinoceros, respektive SolidWorks.

RhinoCAM

RhinoCAM je obráběcí zásuvný modul pro 3D modelovací program Rhinoceros. Spolu s Rhinem tak tvoří kompletní CAD/CAM prostředí, ve kterém můžete nejen generovat dráhy nástroje, ale i tvořit, importovat, upravovat a analyzovat geometrii. Při jakékoliv změně tvaru modelu nebo parametrů obrábění lze dráhy nástroje ihned přegenerovat. Odpadá tedy zdlouhavý a potenciálně chybný export do externí CAM aplikace.

Rhinoceros

Jedná se o oblíbený plošný modelář, se kterým můžete přesně konstruovat složitě organické i stroze technické tvary. Díky CADovým nástrojům, jako jsou bohaté možnosti uchopování, silné funkce pro 2D kreslení a podpora velkého množství vstupních a výstupních formátů, najde svoje místo nejen v designérských studiích, ale také v konstrukčních kancelářích strojírenských podniků. Rhinoceros umožňuje nejen vytvářet, ale také analyzovat, opravovat a převádět 3D modely mezi různými CADovými aplikacemi. Díky tomu, že nevyžaduje uzavřená tělesa, můžete Rhino používat mimo jiné k opravě či domodelování poškozených souborů (také máte tak rádi IGES?) od dodavatelských a spolupracujících firem. Rhino pracuje s jakoukoliv geometrií od hladkých křivek a ploch přes otevřené spojené plochy až po uzavřená tělesa a polygonové STL sítě. Již tak dost širokou paletu funkcí ještě více rozšiřují desítky specializovaných zásuvných modulů z různých oborů, které díky otevřené architektuře a podpoře ze strany výrobce přibývají jako houby po dešti. Uživatele ze strojírenství potěší například cenově příznivý balík pro načítání nativních formátů CATIA V4-V5, Inventor, SolidEdge, Unigraphics, ProE a mnoha dalších. Jedním z nejkvalitnějších modulů je RhinoCAM, který s hostitelským Rhinem vytváří funkčně i cenově značně zajímavý celek CAD/CAM prostředí.

Více informací najdete na www.dimensio.cz.

Autor článku pracuje ve společnosti DIMENSIO.
