Realizujeme projekty na škole s využitím 3D tisku, 15. díl

Tags: 3D tisk | HDD | MK3S | Skladovací pořadač | SPŠ | Žďár nad Sázavou

V dneš­ním díle na­še­ho se­ri­á­lu vě­no­va­né­ho 3D tisku a jeho vy­u­ži­tí nejen pro pro­jek­ty ve škole se po­dí­vá­me na ně­ko­lik men­ších prázd­ni­no­vých hard­wa­ro­vých pro­jek­tů. Tyto re­a­li­za­ce vznik­ly jako nut­nost řešit ur­či­tý pro­blém v ob­las­ti vý­po­čet­ní tech­ni­ky a mohou být tak i pěk­nou in­spi­ra­cí na jed­no­duš­ší prak­tic­ké pro­jek­ty pro stu­den­ty do výuky.

Skladovací pořadač pro pevné disky

První pro­jekt vzni­kl s po­tře­bou skla­do­vat bez­peč­ně pevné disky, které nejsou ak­tu­ál­ně v pro­vo­zu. Najít vhod­ný po­řa­dač na trhu bylo po­měr­ně ob­tíž­né, a navíc je tento or­ga­ni­zér na­vr­žen přímo jako mo­du­lár­ní vlož­ka do skla­do­va­cí­ho kufru.

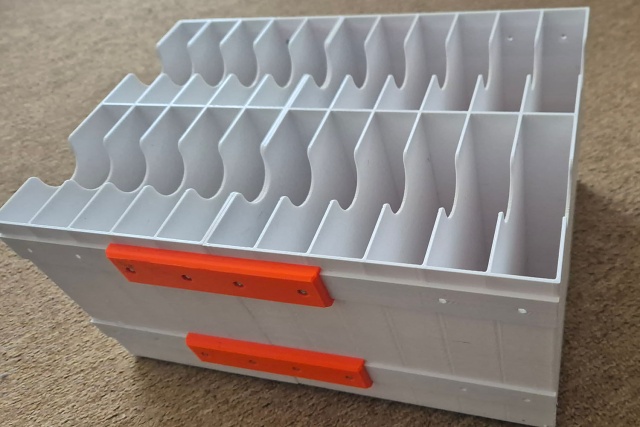

Realizace organizéru do kufru pro uložení „tři a půlek“ HDD

Pro­ve­de­ní po­řa­da­če je ře­še­no s ohle­dem na ma­xi­mál­ní vnitř­ní roz­mě­ry kufru jako mo­du­lár­ní se­sta­va. Tis­ko­vý pro­stor MK3S byl již na tento vý­ro­bek malý, proto byl po­řa­dač roz­dě­len na ně­ko­lik mo­du­lár­ních částí, které byly pro­po­je­ny mon­táž­ní­mi lišta­mi. Lze tak snad­no řídit počet pozic v po­řa­da­či. Pro tisk po­řa­da­če byl po­u­žit ma­te­ri­ál s fi­nál­ní an­tista­tic­kou úpra­vou.

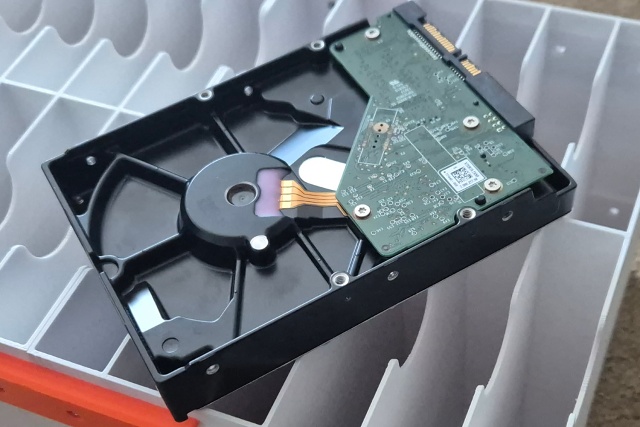

Organizér je konstrukčně řešen jako montovaná sestava

Při tisku takto ob­jem­né sou­čás­ti mu­sí­me vždy po­čí­tat s dlou­hý­mi tis­ko­vý­mi časy, které do­sa­hu­jí na běž­ných FDM tis­kár­nách i ně­ko­li­ka de­sí­tek hodin. Navíc s výš­kou sou­čás­ti roste ne­bez­peč­ní je­jí­ho od­tr­že­ní v prů­bě­hu tisku od tis­ko­vé pod­lož­ky. Z to­ho­to dů­vo­du je vhod­né kon­strukč­ně upra­vit roz­mě­ry kon­takt­ní plo­chy po­mo­cí pří­dav­né­ho ma­te­ri­á­lu.

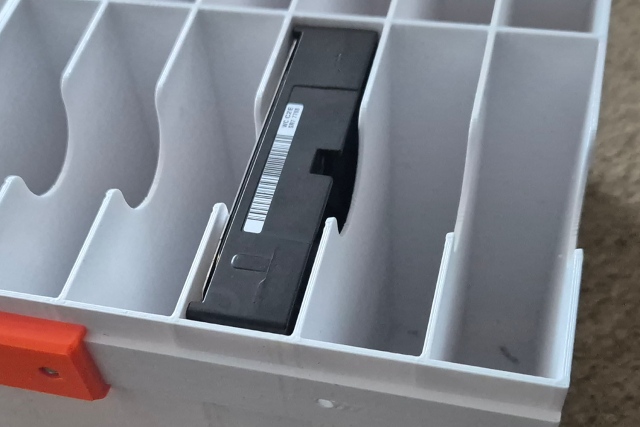

Disky jsou v pořadači přehledně uloženy

Montážní redukce do PC skříní

Již v mi­nu­lém díle na­še­ho se­ri­á­lu jsme se po­dí­va­li na jedno často po­u­ží­va­né téma, a tím jsou mon­táž­ní re­duk­ce a mon­táž­ní sady pro op­ti­ma­li­za­ci po­zi­ce kom­po­nent. Dnes se po­dí­vej­me na jednu z dal­ších uká­zek. Jedná se o vý­ro­bu mon­táž­ních lišt pro posun po­zi­ce pev­né­ho disku ve skří­ni. Zde byla dů­vo­dem chy­bě­jí­cí po­zi­ce pro mon­táž tři a půl pal­co­vé­ho pev­né­ho disku v menší po­čí­ta­čo­vé mini ITX skří­ni. Pro snad­nou úpra­vu po­zi­ce disku slou­ží boční mon­táž­ní dráž­ky, které jsou va­ri­a­bil­něj­ší než pros­té díry a sta­vě­cí šrou­by.

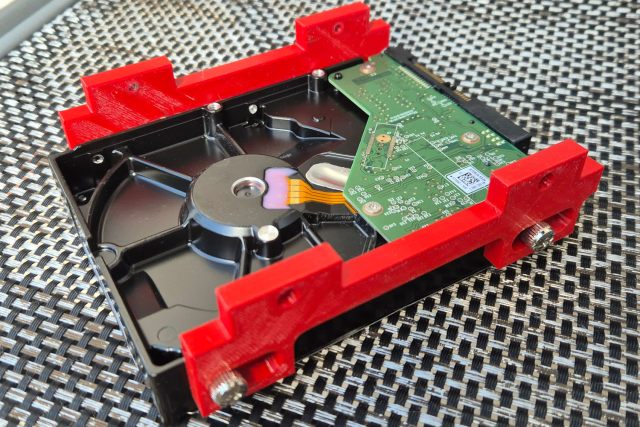

Konstrukční sada pro montáž pevného disku do mini ITX skříně

V po­sled­ní době velmi ob­lí­be­nou te­ma­ti­kou je bez­peč­ná fi­xa­ce po­zi­ce gra­fic­ké­ho ak­ce­le­rá­to­ru v po­čí­ta­čo­vé skří­ni. Se stále vět­ší­mi roz­mě­ry vý­kon­ných gra­fic­kých ak­ce­le­rá­to­rů roste i je­jich hmot­nost a ne­bez­pe­čí po­ško­ze­ní buď PCIe slotu vy­tr­že­ním ze zá­klad­ní desky, nebo de­for­ma­ce ploš­né­ho spoje gra­fic­ké­ho ak­ce­le­rá­to­ru.
Vý­rob­ci z to­ho­to dů­vo­du vy­rá­bí celou řadu mon­táž­ních po­mů­cek, které lze vy­u­žít pro bez­peč­nou fi­xa­ci gra­fic­ké karty ve skří­ni. S vý­ho­dou lze v této ob­las­ti vy­u­žít i 3D tisk, kdy si s troš­kou kon­strukč­ní­ho umu mů­že­me při­pra­vit dr­žá­ky gra­fi­ky na míru přímo pro naši skříň. Na jeden ta­ko­vý pří­pad se mů­že­te po­dí­vat na našem ná­sle­du­jí­cím ob­ráz­ku.

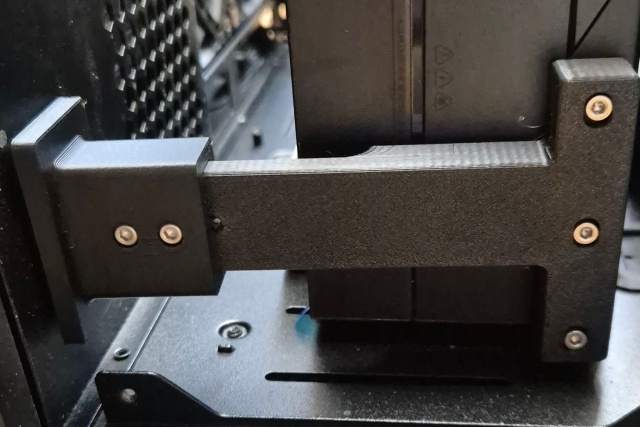

Uchycení těžkého a velkého grafického akcelerátoru ve skříni

Proudění vzduchu není nikdy dost

V po­čí­ta­čo­vých skří­ních může být někdy po­měr­ně horko. Proto se vý­rob­ci před­há­ní v růz­ných ře­še­ních zlep­še­ní prou­dě­ní vzdu­chu ve skří­ních. Ukáz­kou kon­strukč­ní­ho umu a ře­še­ní růz­ných chla­dí­cích tu­ne­lů jsou pak ser­ve­ro­vé skří­ně pro mon­táž do 19“ racků. Zde to­ho­to pro­sto­ru je nejen málo, ale také jsou jed­not­li­vé ser­ve­ro­vé jed­not­ky umís­tě­ny v přímé blíz­kos­ti a vzduch může prou­dit pouze z před­ní části ser­ve­ru do zadní.
Náš úkol byl ten­to­krát jed­no­duš­ší. Cílem bylo vy­tvo­řit tva­ro­vě za­jí­ma­vé prů­du­chy pro pod­sví­ce­né čelní ven­ti­lá­to­ry, které by nejen upra­vi­ly směr prou­dě­ní vzdu­chu, ale také za­brá­ni­ly vi­di­tel­nos­ti sví­tí­cích diod z vnitř­ní části skří­ně.

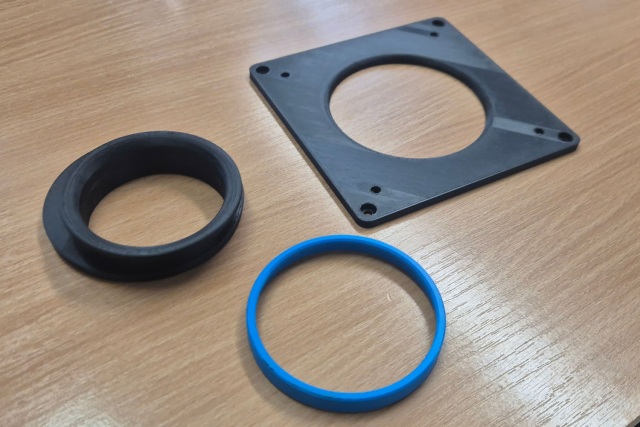

Kratší ventilační tunel do PC skříně před jeho sestavením

Se­sta­va sou­čás­tí byla na­vr­že­na jako ne­ro­ze­bi­ra­tel­ná a jed­not­li­vé díly byly sle­pe­ny po­mo­cí hus­té­ho mo­de­lář­ské­ho vte­ři­no­vé­ho le­pi­dla s ak­ti­vá­to­rem na plas­ty. Celek byl pak na­mon­to­ván do skří­ně za po­zi­ce dvou 120 mm čel­ních ven­ti­lá­to­rů.

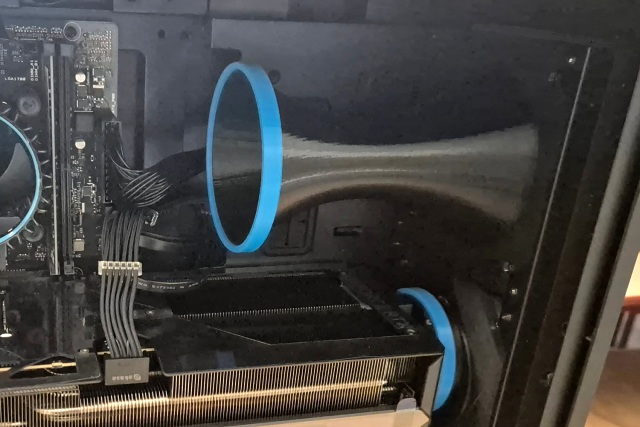

Použití sestavy v počítačové skříni
