KOMPAS-3D V23 – Reverzní inženýrství, přímé modelování a další novinky |
Pondělí, 23 Prosinec 2024 15:32 | |||
Příkaz Analýza odchylek odhaduje odchylky mezi základním polygonálním objektem a povrchem, tělesem nebo plochou. Odchylky jsou vizualizovány jako barevné mapy.

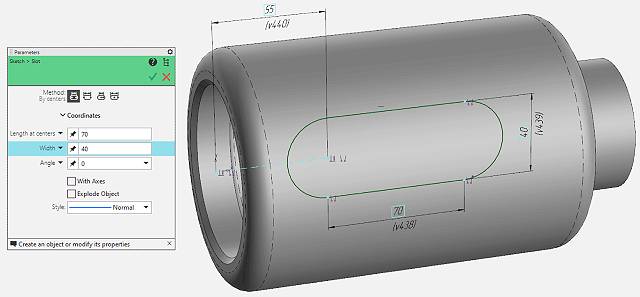

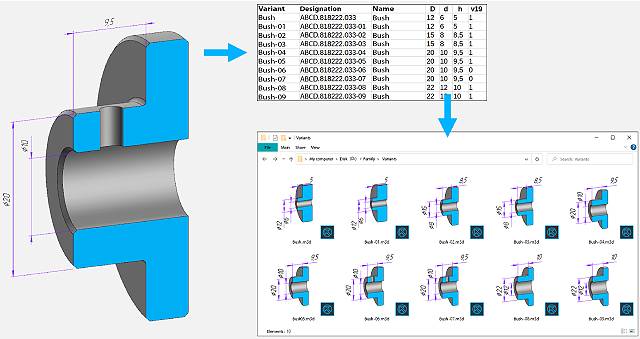

Nové příkazy Groove a Arc Groove vytvářejí drážky v 3D náčrtech, fragmentech nebo výkresech. Konstruktér nyní může snadno modelovat taková elementární tělesa, jako jsou rovnoběžníky, válce nebo koule, zadáním jejich vlastností: nejsou potřeba žádné výchozí objekty, náčrty, osy nebo křivky. Pomocí příkazu Replace Components můžete změnit nový zdrojový soubor pro jednu nebo více komponent sestavy a také porovnat staré a nové komponenty.

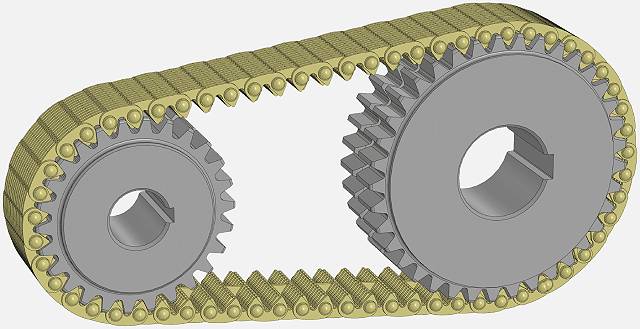

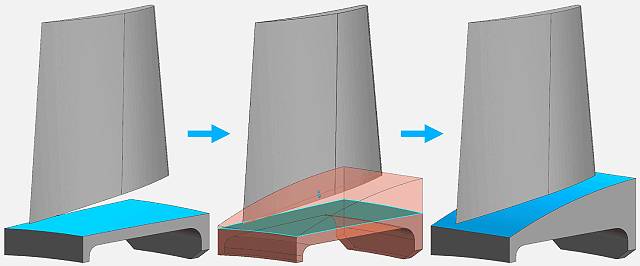

V operaci Lofting můžete nyní měnit tvar průřezu při jeho pohybu po dráze. Strojírenské aplikace3D hřídele a mechanické převody, naše hlavní strojírenská aplikace, byla výrazně vylepšena. V dokumentu KOMPAS-Part můžete nyní vytvářet a upravovat modely hřídelí na základě předkonfigurovaného 2D modelu hřídele. 2D a 3D modely hřídelí jsou uloženy ve stejném souboru součásti a jsou asociativní. Všechny nové funkce KOMPAS-3D V23 naleznete v interaktivní nápovědě. Vyzkoušejte si nový KOMPAS-3D V3 právě teďCo si vyzkoušet zkušební verzi? Stáhněte si 30denní zkušební verzi zdarma: ascon.net/try Jste nováčkem v KOMPAS-3D? Prozkoumejte Online akademii s bezplatnými videokurzy, které rozšíří vaše zkušenosti s KOMPAS-3D.
