Efektivní modelování těles s programem hyperCAD-S

Čtvrtek, 29 Leden 2015 09:34

Tags: CAD | CAM | hyperCAD-S | hyperMILL | Mind | Open | Plochy | Technologies | Tělesa

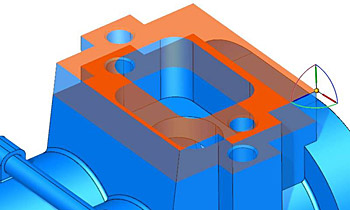

csm hyperCAD-S-prime modelovani-1505Softwarem hyperCAD-S vytvořila firma Open Mind Technologies CAD řešení, které je optimálně sladěno s úkoly NC programátora. HyperCAD-S byl v nové verzi 2014.2 hyperMILLu rozšířen o modul „Solids“. Modul umožňuje importovat a vytvářet modely těles a rychle je modifikovat přímým modelováním. CAD systém hyperCAD-S vznikl vlastním vývojem, dokonce i jádro systému bylo vyvinuto na domácí půdě Open Mind. To podle produktového manažera firmy Open Mind Wolfganga Weisse umožňuje rychle reagovat na požadavky trhu, jakož i na požadavky vyplývající z dalšího vývoje hyperMILLu.

Doposud pracoval hyperCAD-S s plochami. Nyní software získal rozšíření o tělesa. Výsledkem je celková konzistence mezi povrchy a tělesy. Vše je nyní jedna část, jeden pohled na těleso.

Import dat a výběr geometrie
NC programátoři musí často pracovat s externími daty. Ke spolehlivému importu těchto dat spolehlivě, vyžadují NC programátoři vysoce výkonné rozhraní. Sada rozhraní v hyperCAD-S zahrnuje IGES, STEP, DXF/DWG, Catia V4 a V5, Parasolid, NX, PTC Creo a Solidworks. Je možné také importovat mračna bodů.
Výběr jednotlivých geometrických dílů je velmi důležitý pro následné obrábění. Za tímto účelem je v nové verzi k dispozici komplexní výběr možností pro povrchy a křivky:

  • Omezené plochy
  • Tangenciální plochy
  • Úkos
  • Zaoblení
  • Koaxiální plochy
  • Koplanární plochy
  • Optimalizovaný řetězový výběr

Technologie inteligentního výběru umožňuje jednoduchý kombinovaný výběr ploch a křivek. Uživatelé nyní mohou vybrat a použít požadované frézovací oblasti pro hyperMILL mnohem rychleji.

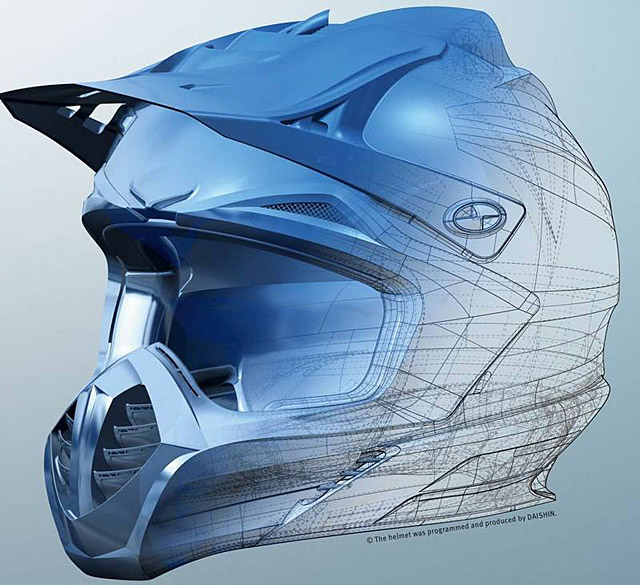

csm hyperCAD-S-1505

Práce s tělesy
CAM programátoři nevyžadují pro modelování těles historii geometrie nebo vlastností. To je zvláště výhodné, pokud jde o zpracování externích dat. Uživatelé mohou nyní na změnu geometrie nebo plochy používat přímé modelování v hyperCAD-S. Geometrii modelu lze obrábět přímo. Stačí jen vybrat požadované vlastnosti nebo povrchy a modifikovat je přesouváním táhel a manipulátorů. Uživatel se nemusí zabývat konstrukční historií ani žádnými omezeními. Tím se výrazně zkracují obráběcí časy, protože uživatelé nemusí brát v úvahu žádné parametrické závislosti.
Funkce zde uvedené mohou být použity na nativní a importovanou geometrii.
Tvorba těles může probíhat tradičním způsobem lineárním vytlačováním obrysu nebo otáčením obrysu. Díky tomu je možné vytvářet lineární a rotační drážky.
Jako základní entity jsou také k dispozici otvory, vzory, zaoblení a zkosení.
Uživatelé, kteří často pracují se stejnými opakujícími se funkcemi, mohou s jistotou využívat nové funkce zóny. Ta umožňuje uživatelům vytvářet specifické uživatelské funkce. Zóny lze transformovat, kopírovat, mazat nebo uložit jako výběr definovaný uživatelem.
Je možné upravit vše, co bylo vytvořeno. K dispozici jsou také logické operace, jako je sdružení, rozdíl, průnik a rozdělení.
Vlastnosti lze také změnit pomocí vymazání, nové definice, zrcadlení, extrakce, vytvářením vzorů, atd.

Všechny uvedené vlastnosti umožňují CAM programátorům provést nezbytné změny v CAD modelech, například při vytváření středních tolerancí nebo přídavků, stejně jako při konstruování upínacího nářadí nebo přípravků.
Tento software je určen pro 64bitové aplikace běžící na moderních vícejádrových procesorech.
