Nicom Sketchup-1728Zdravím naše příznivce CAD zajímavostí, tipů a triků a přeji vám pohodové prázdniny!

Dnes přináším tipy k aplikaci SketchUp a to konkrétně pro Pole hodnot (Measurements Box). Mnozí z vás víte, že se jedná o pole umístěné v pravém spodním rohu aplikace, do kterého v průběhu vytváření plošných modelů zadáváte potřebné údaje vzdáleností, úhlů apod. V následujících řádcích připomenu či uvedu možnosti, o kterých možná dodnes nevíte.

Nicom Obrazek 01-1728

SketchUp tipy pro pole hodnot

Pojďme se tedy podívat, co pole hodnot nabízí:

  • Panel nástrojů (Toolbars)

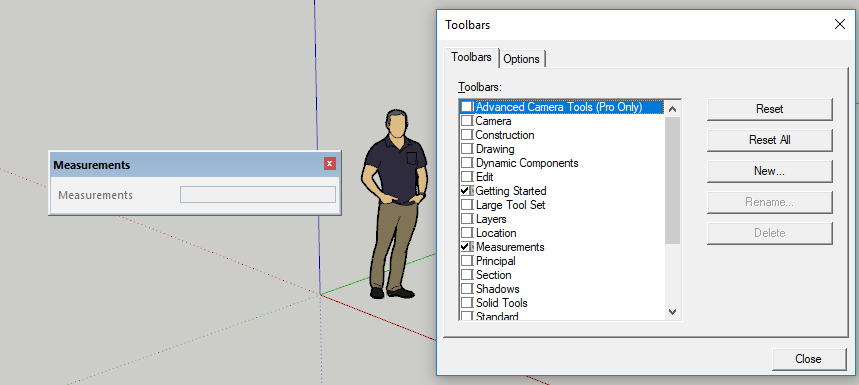

Víte, že si pole hodnot můžete zobrazit jako panel nástrojů a umístit si ho kamkoli v ploše obrazovky? Přejděte na nabídku Pohled (View) a zvolte položku Panely nástrojů (Toolbars) a aktivujte položku Pole hodnot (Measurements).

Nicom Obrazek 02-1728

  • Čáry (Line)

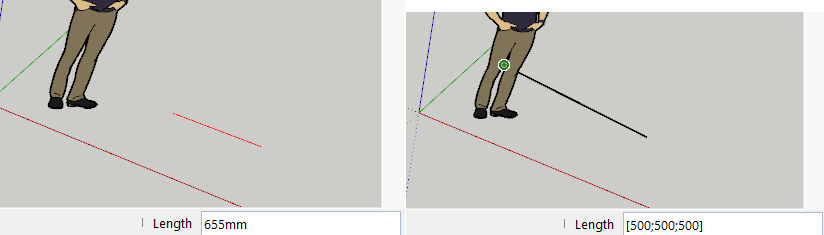

Zde zadáváte samozřejmě délku čáry, ale víte, že můžete zadat i přesnou hodnotu bodu čáry? Zapište hodnotu souřadnice bodu ve tvaru [hodnota_X; hodnota_Y; hodnota_Z]. Pro zápis hranatých závorek použijte na CS klávesnici klávesové zkratky AltGr+F a AltGr+G.

Nicom Obrazek 03-1728

  • Oblouk 2 body (Arc)

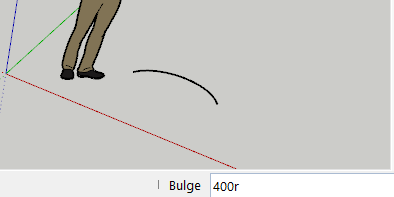

Při vytváření oblouku dvěma body zadáváte po jejich určení délku výdutě. Pokud zadáte do pole hodnot číslo následované znakem R, zadáváte poloměr.

Nicom Obrazek 04-1728

  • Kružnice, polygony

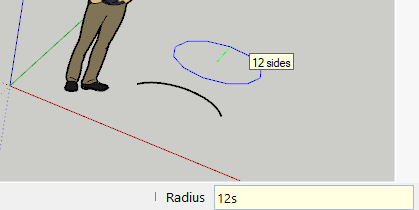

Pokud vytváříte kružnice (oblouky) nebo polygony, máte možnost po spuštění nástroje zadat počet stran. Ten můžete zadat i po zadání středového bodu, pokud do pole hodnot na výzvu poloměru zapíšete za hodnotu znak s.

Nicom Obrazek 05-1728

  • Kopírování

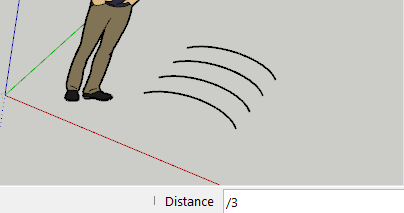

Při vytváření kopií nástroji Posun (Move) nebo Otoč (Rotate) zadejte po zadání a potvrzení vzdálenosti do pole hodnot za znak /n nebo znaky nx či n*, kde n je počet kopií. Vytvoříte tak pole kopií vyplněné vzdálenosti nebo násobky zadané vzdálenosti.

Nicom Obrazek 06-1728

  • Pohledy

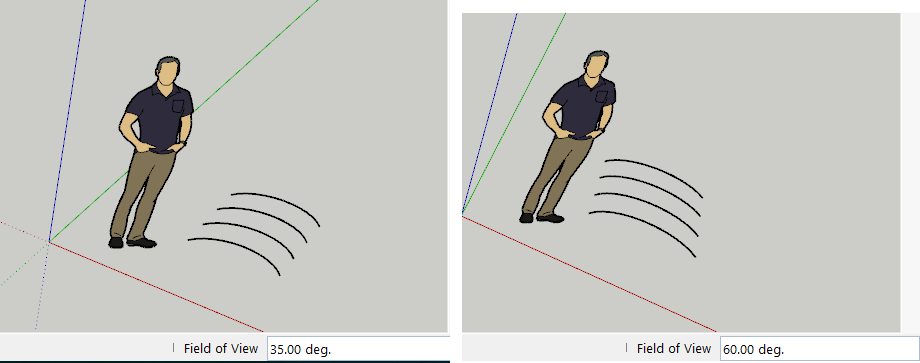

Pokud využijete nástroj Zorné pole (Field of View) z nabídky Kamera (Camera), můžete řídit úhel zorného pole pohledu.

Nicom Obrazek 07-1728

  • Jednotky
    • Kdekoliv

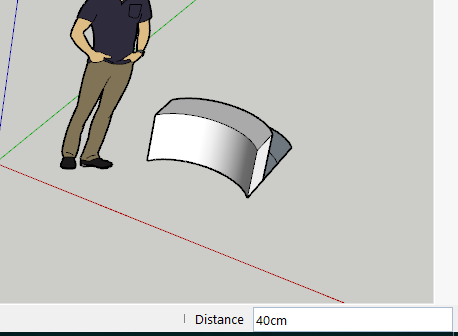

U kteréhokoli zadání velikosti můžete zadat hodnotu následovanou jednotkami. SketchUp pak nebude brát nastavené jednotky v šabloně v úvahu.

Nicom Obrazek 08-1728

    • Měřítko

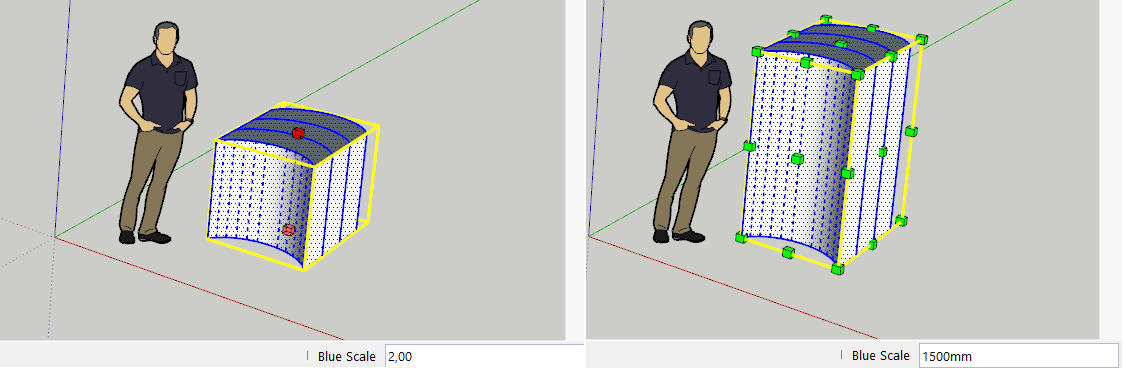

Pokud zadáte jednotky za hodnotu měřítka, dostanete konkrétní velikost objektu.

Nicom Obrazek 09-1728

Věřím, že alespoň jeden tip byl pro vás užitečný. Pokud nechcete čekat na další, vězte, že nejproduktivnější je výuka pod vedením odborného lektora – profesionála. Neváhejte tedy a zvolte si některý z kurzů, nebo si domluvte konzultace v  autorizovaném školicím středisku společnosti NICOM, a. s.

Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.
Těším se na Vás na některém z vybraných kurzů aplikace SketchUp nebo na jakémkoli jiném CAD kurzu.

Michal Spielmann
