Autodesk Inventor – profesionální zpětná vazba

Pátek, 21 Září 2018 13:00

Tags: Autodesk | Inventor | Kurzy | Nicom | Profesionální zpětná vazba | Vzdělávání

 Nicom Obr 01-1838Když jsem byl naposledy řešit u zákazníka workflow v rámci jeho projektu v aplikaci Autodesk Inventor, posílal svému klientovi mail s komentářem k zadání součásti, kterou měl navrhnout. No a hned jsem mu přidal tip, jak efektivně posílat návrhy a zpětnou vazbu klientům bez snímání kopie obrazovky a krkolomné­ho doplňování textových informací. Pokud pracujete v aplikaci Autodesk Inventor 2017 nebo vyšším, není snadnější způsob. Výstup pro zpětnou vazbu bude přehledný a profesionální.

Cegra - Graphisoft ARCHICAD 22

Jak to dnes už nedělat?

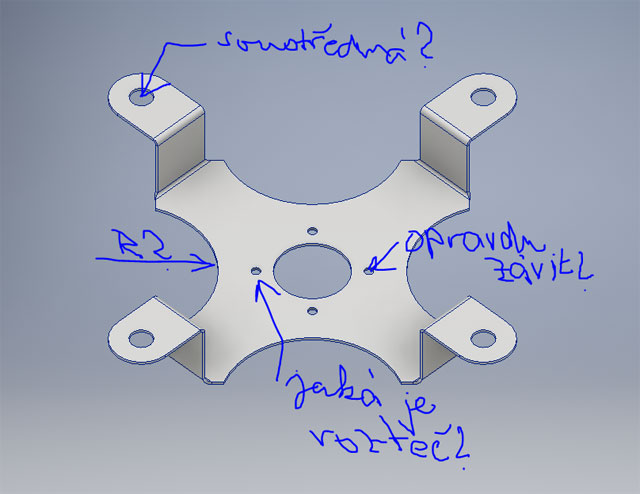

Většina uživatelů buď sáhne po klávese PrintScreen a kopii obrazovky pak posléze nějak upravuje nebo trochu lépe: využije Windows nástroj Výstřižky. Svůj účel to sice splní, ale v podstatě se s tím dost nadřete nebo to nevypadá dobře.

 Nicom Obr 02-1838

Využijte poznámky přímo v aplikaci

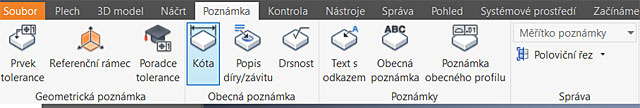

Aplikace Autodesk Inventor přinesla ve verzi 2017 nový nástroj 3D poznámek a definice založené na modelu, kdy k modelu součásti nebo sestavě můžete přidat přímo výrobní informace, jako jsou tolerance, díry, drsnosti…

 Nicom Obr 03-1838

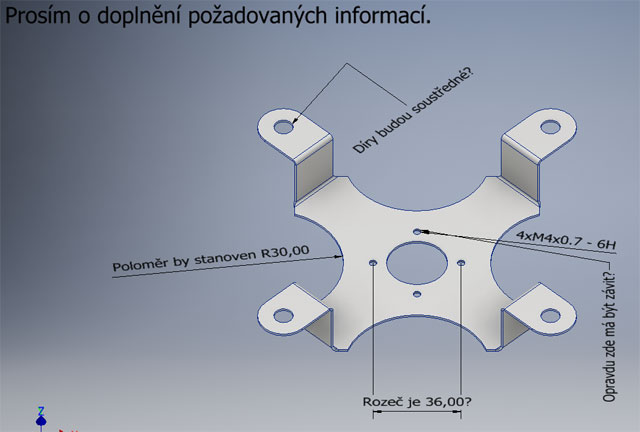

A to je také tím správným nástrojem pro zpětnou vazbu pro klienta. Použijte kóty, popisy děr, poznámky s odkazem nebo obecné poznámky a máte před sebou přehledné požadavky. Tip: Nastavte filtr Vybrat poznámky na panelu nástrojů Rychlý přístup, abyste lépe spravovali své poznámky.

 Nicom Obr 04-1838

A teď sejmout obrazovku? Nikoli

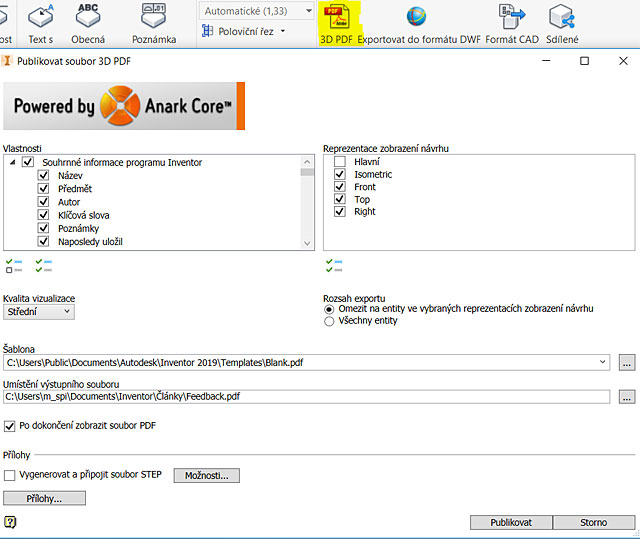

K přehledným poznámkám jsme se již dopracovali, takže nezbývá, než je posunout ke klientovi. Takže zmáčkneme PrintScreen a máme hotovo? Nikoli, dejte klientovi možnost doplnit jeho komentáře také pohodlně. Nástroj 3D poznámek podporuje vytvoření souboru 3D PDF. Nastavte šablonu, výstupní soubor a PUBLIKUJTE.

 Nicom Obr 05-1838

3D PDF

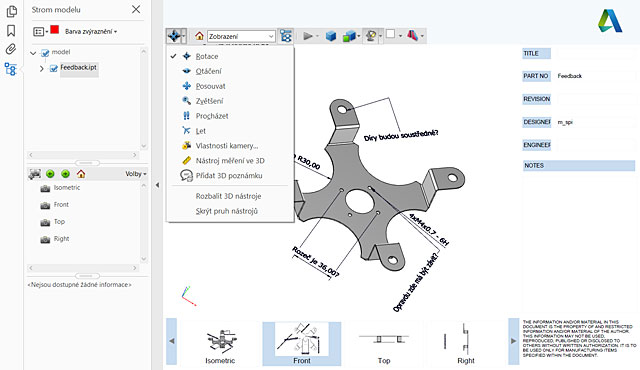

Soubor 3D PDF v pouhém Acrobat Readeru umožní klientovi jednoduše přidat vlastní poznámky, model si může přibližovat, oddalovat, otáčet s ním v prostoru, posouvat, procházet, měřit a mnoho dalších možností.

 Nicom Obr 06-1838

A jak řešíte zpětnou vazbu vy? Pokud chcete zefektivnit svoji práci, neváhejte si vybrat z kurzů aplikace Autodesk Inventor v Autodesk autorizovaném středisku NICOM, a. s., pod vedením autorizovaného lektora. Ten vám vždy předá spoustu praktických tipů.
Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.


Těším se na Vás na některém z vybraných 3D či CAD kurzů.

Michal Spielmann
Autodesk Certified Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
