Digitální mikroskop VHX-7000

Autor článku: Keyence

Tags: 2D/3D měření | 4K rozlišení | Digitální mikroskopy | Hardware | Keyence | VHX-7000

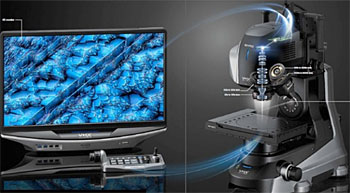

Keyence VHX-7000-1925Keyence pokračuje ve vývoji nových modelů a vychází tak vstříc oče­ká­vá­ním zákazníků, kteří provádějí pozorování ve zvětšeném měřítku. I na­dá­le se bude zaměřovat na optimální zvětšovací zařízení pro své klienty a bude pokračovat ve zdokonalování mikroskopové technologie. Díky mikroskopům VHX je pozorování snadné a pohodlné. Nyní Keyence uvedl na trh novinku – digitální mikroskop VHX-7000 s rozlišením 4K a vysokou úrovní detailů. S tímto zařízením můžete pozorovat, zaznamenávat i měřit jak ve 2D, tak ve 3D a snadno shrnout své výsledky do zprávy.

Mezi nové funkce patří například nová plně integrovaná hlava a objektivy, vyšší rozlišení nebo režim optického stínového efektu a mnoho dalších.
Díky plně řízenému systému mohou zachycovat optimální snímky i úplní začátečníci. Uživatel jednoduše položí vzorek na podložku a vše ostatní je plně automatické – včetně zarovnání, zaostřování, přepínání zvětšení atd. Optimální pozorování na požadované oblasti tak zvládne provádět i obsluha bez speciálního výcviku.

2D měření

Pomocí myši lze na obrazovce jednoduše provádět širokou škálu měření v reálném čase, včetně měření vzdálenosti mezi dvěma body, úhlu, průměru, rovnoběžek a oblasti. Po uložení obrazu do alba jej lze později opakovaně měřit. Díky bezplatnému komunikačnímu softwaru může kdokoli snadno využívat měřicí funkce na svém počítači. Několik užitečných 2D měření lze provádět také s využitím pomocných měřicích nástrojů.
Řada VHX-7000 využívá automatickou detekce okrajů, která eliminuje odchylky vzniklé chybným stanovením okraje vzorku uživatelem. Tvar je určen podle detekovaných bodů s využitím metody nejmenších čtverců, čímž se eliminuje lidská chyba během měření.

3D měření

Zcela ostrý obraz je možné okamžitě získat i tehdy, když má vzorek nerovný povrch, a to složením z několika obrazů s různými pozicemi zaostření. K neomezenému pozorování povrchových obrysů z různých úhlů lze navíc využít 3D zobrazení. Vysoce přesné 3D zobrazení s využitím metody Keyence Accurate D.F.D. 2.0. 3D obraz je vytvořen odhadem výšky podle jemných odchylek v textuře. K oblastem se špatnou texturou se přistupuje jako k šumu a tímto způsobem je zachycen přesný 3D obraz. Technologie automatického nastavení
umožňuje hloubkovou kompozici dokonce i při snímání pod úhlem Technologie automatického nastavení při zachycení snímků pro hloubkovou kompozici automaticky kompenzuje posunutí a vibrace okrajů, ke kterým může docházet při zachycení snímků. Systém poté vytváří vysoce komplexní a zcela ostrý snímek. Součástí kompozice mohou být i snímky zachycené z úhlu.

Více informací o digitálních mikroskopech VHX-7000 získáte po registraci a stažením katalogu z www.keyence.eu.
