ARCHline.XP a novinky s vročením 2008

Autor článku: Zdeněk Gric

Tags: CAD

O softwarovém produktu pro stavební projektování ARCHline.XP jsme v poslední době mnoho nepsali. Takže možná nebude naškodu trochu si zopakovat základní údaje a historii vzniku tohoto CAD softwaru.

Maďarský programátorský zázrak

Pro mnohé možná bylo množství úspěšných softwarových firem vzniklých v Maďarsku po rozpadu tzv. Východního bloku překvapením, ale uvědomme si, že v Maďarsku se také vyráběly počítače Videoton řady SMEP, asi šest různých typů domácích/školních počítačů s procesorem Z80 a také klony IBM PC. A s tím korespondovalo i mnoho nadšenců, kteří se věnovali programování a později stáli u zrodu společností zaměřených na vývoj a prodej softwaru. Tak vznikla v roce 1991 i soukromá firma CadLine z Budapešti, jejíž vlajkovou lodí právě je produkt ARCHline.XP – jednoduchý 2D-3D architektonický CAD software.

Architektura ve 3D

ARCHline.XP je založen na třídimenzionálním modeláři s booleovskými operátory, které umožňují vysokoúrovňové operace ve 3D. Stal se softwarem s vysokým standardem používaným pro kompletní architektonický design. Může být použit v rozmanitých oborech, jako nové stavby, pracovní výkresy s detaily, trojrozměrné modelování, fotorealistické vizualizace, modelování terénu, rozvoj měst, rekonstrukce, průzkum, fotogrametrie, atd. Cílem vývojářů produktu je poskytnout takový nástroj, který pomáhá architektům v nejrozmanitějších oblastech jejich návrhu s využitím jednoduše obsluhovatelného, profesionálního softwaru, založeného na způsobu myšlení architektů.

Díky tomu je ARCHline.XP profesionální nástroj pro tvorbu architektonického designu a zpracování kompletní stavební dokumentace, který nabízí pohodlnou cestu vývoje architektonických a stavebních dokumentací. Je velmi snadné nakreslit celý projekt snadno a rychle pomocí základních stavebních objektů jako jsou např. zdi, dveře, okna, desky, schodiště, střechy, terén, atd., neboť na vše naleznete v odpovídající nástroje. Každý nástroj obsahuje i 3D data, takže se zároveň automaticky vytváří prostorový 3D model. Půdorysná 2D data a prostorová 3D data jsou interně provázána, takže i změny v pohledovém okně se automaticky promítnou v půdorysném výkrese.
ARCHline.XP

Knihovny, vizualizace i výkazy

Program obsahuje také bohaté knihovny dveří a oken, nábytku, stromů a keřů, světel, apod. Co v knihovně nenaleznete, můžete vytvořit sami pomocí 3D modeláře. Program obsahuje i výkonné nástroje pro vizualizaci - tvorbu fotorealistických obrázků a animací. V ARCHline.XP naleznete všechny důležité výkazy a rozpisky.

Protože ne vždy je činnost architekta nebo stavebního inženýra spojena s tvorbou nových budov a konstrukcí, obsahuje program speciální nástroje pro rekonstrukce a zaměřování starých objektů.

Pro profesní projektanty (elektro, voda, plyn, atd.) nabízí ARCHline.XP vhodné nástroje. Těmi jsou různé typy čar, symboly, šrafování, výpočty, apod. a ke všem těmto prvkům může projektant přiřadit i vhodné profesní parametry.

Dotvořte si program sami

ARCHline.XP je otevřený systém. V programu naleznete vlastní makrojazyk, který se používá pro programování různých nadstaveb. Můžete vytvářet vlastní nabídky, nástroje, dialogová okna, zařadit do programu výpočtové funkce nebo naopak přizpůsobit ostatní programy tak, aby přebíraly hodnoty z ARCHline.XP. Tím se z ARCHline.XP stává univerzální nástroj pro celé stavební inženýrství.
ARCHline.XP

ARCHline.XP 2008 Base

Tato nová základní verze obsahuje stavební a architektonické projektování (studie, prováděcí dokumentace, detaily, atd.) za cenu softwaru pro obecné 2D kreslení. Jedná se o plnohodnotný program, včetně všech výhod nejnovější verze. Samozřejmostí je komunikace s ostatními verzemi ARCHline.XP a každoroční upgrade. Naleznete zde také 3D pohledy, řezy, barevné a stínované pohledy, atd. Další nespornou výhodou je také možnost upgradu na vyšší verze (Studio, Nova nebo Professional).

Technické požadavky systému

  • Operační systém - MS Windows 2000 (SP4), XP (SP2), Vista
  • Hardware minimum - PC Pentium III, XGA 1024 x 768 - 16bit barva,256 MB RAM, 200 MB volného místa na disku, CD ROM mechanika
  • Hardware doporučeno - PC Pentium IV, XGA 1024 x 768 - 24bit barva OpenGL, 1GB RAM, 1 GB volného místa na disku, SATA rychlé HDD, CD ROM mechanika

ARCHline.XP 2008 Energy

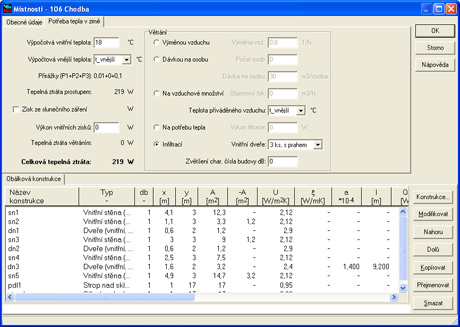

Hlavní a nejžhavější letoší novinkou je ARCHline.XP Energy, nadstavba stavebního CAD/BIM softwaru ARCHline.XP, která řeší energetické výpočty. Uživatelé ARCHline.XP tak získávají další nespornou výhodu, kterou je automatický výpočet tepelných ztrát a výpočet energetické náročnosti budovy přímo z projektu ARCHline.XP. Výpočty tepelných ztrát se provádí podle normy ČSN 06 0210. Všechny potřebné hodnoty se načítají z projektu - názvy a čísla místností, objemy místností, plochy a sklony konstrukcí, orientace vnějších zdí pro zadání přirážky na světovou stranu atd. Výpočty lze provádět po místnostech, podle podlaží nebo podle bytů (což je v ARCHline.XP volitelná výpočtová a popisná jednotka) nebo pláštěm budovy.

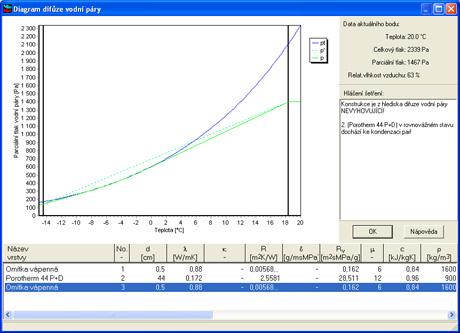

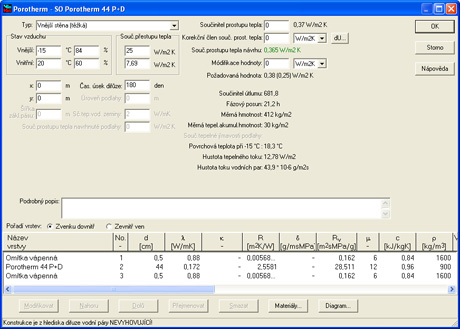

ARCHline.XP Energy nabízí uživateli obsáhlou databázi stavebních materiálů, které se vyskytují na našem i zahraničním trhu a materiály podle ČSN 73 0540. Z těchto materiálů můžete vytvářet vícevrstvé konstrukce, které je možné vyhodnotit z hlediska součinitele prostupu tepla, teplot a průběhu tlaku par. Další knihovny obsahují stavební otvorové prvky. Knihovny jsou modifikovatelné a uživatel si může seznam doplňovat.

Díky propojení s ARCHline.XP je možné všechny konstrukce z databáze energetického modulu použít přímo při kreslení projektu. Takže jestliže kreslíte například zeď, může již obsahovat všechny potřebné údaje pro energetické výpočty. Existuje zde i zpětná kontrola, to znamená, že při analýze projektu jste upozorněni na prvek místnosti nebo pláště budovy, který nemá přiřazenou žádnou obálkovou konstrukci. Tomuto prvku je možné následně tuto konstrukci doplnit. Do knihoven lze zařadit i teplené mosty nebo vzduchové mezery. Po zadání teplot dojde k výpočtu tepelných ztrát pro každou místnost v jednotlivých podlažích. Pro výpočet energetického hodnocení budovy můžete použít i zadání pomocí pláště budovy.

Při výpočtech můžete zohlednit i další faktory, které ovlivňují celkovou tepelnou ztrátu. Můžete odečíst zisk ze slunečního záření - plochy, sklony a orientace jednotlivých konstrukcí se přebírají z projektu automaticky. Při výpočtu tepelné ztráty větráním, můžete kromě infiltrace použít výpočet pomocí dávky na osobu, výměnou vzduchu nebo objemový tok.

Každá konstrukce obsahuje řadu volitelných parametrů – korekční člen pro zohlednění vlivu tepelných mostů, součinitel oslunění, součinitel stínění, zohlednění ČSN ISO 13370 atd.

Možnosti importu a exportu

  • Import
    DXF, DWG až do verze 2007, DWF, 3DS, SKP (SketchUp), TXT, BMP, PCX, JPG, TIF, TGA, IFF, ATT, BRK, CAL, CIF, DCX, DIB, CUT, EPS, IMG, GX2, ICA, IMT, KFX, PCD, LV, MAC, MSP, PSD, PCT, PNM, PBM, PGM, PNG, RLE, SGI, RAS, WPG, IMG, XBM, XPM, XWD, atd.
  • Export
    DXF, DWG až do verze 2007, DWF, WRL, ARCHline.XP Render Studio, 3DS, Cinema4D,  Lightscape preparation, Art*lantis, PDF, TXT, RTF, XLS, BMP, PCX, JPG, TIF, TGA, IFF, ATT, BRK, CAL, CIF, DCX, DIB, CUT, EPS, IMG, GX2, ICA, IMT, KFX, PCD, LV, MAC, MSP, PSD, PCT, PNM, PBM, PGM, PNG, RLE, SGI, RAS, WPG, IMG, XBM, XPM, XWD, atd.

ARCHline.XP

Modul montované domy KAMPA

Uživatelům se nabízí skutečný projekční a výrobní prostředek. Každý nástroj může být parametricky nastavitelný a tyto změny je možné uložit jako konstrukční prvek. Takže například nekreslíte jen všeobecné zdi, ale přímo skutečné stěny se svou skladbou, s konstrukčními typizovanými parametry a výrobními specifikacemi. Dále tento prvek může obsahovat cenové kalkulace, energetické parametry, materiálové charakteristiky atd. Této vlastnosti využívá německá firma KAMPA-HAUS při návrhu, konstrukci a stavebních výpočtech svých montovaných domů. KAMPA-HAUS se zabývá prodejem a výstavbou nízkoenergetických a pasivních montovaných domů. Domy KAMPA nabízejí mnoho možností moderního bydlení. Od rodinného domu, bungalovu, řadového domu až po víceposchoďové obytné domy.


Stavební modul ARCHline.XP 2008 KAMPA modul poskytuje:

  • KAMPA původní  konstrukce – snadné projektování, rychle vyhotovení podkladů
  • KAMPA kompletní soubor konstrukčních detailů
  • KAMPA hotové modely domů (pohledy, řezy, vizualizace, animace, atd.)
  • KAMPA kalkulační program – okamžité vyhotovení rozpočtu (výstupy jsou možné také de MS Excel)
  • KAMPA konstrukce – parametry tepelné techniky
