Tooling Design – inteligentní prostředek pro návrh formovacích nástrojů |
Středa, 18 Březen 2009 09:15 |

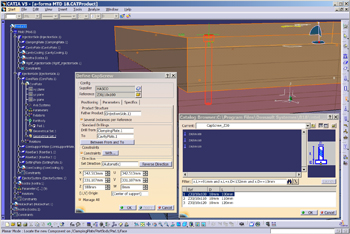

![]() Při návrhu takového nástroje, který je zpravidla pokaždé jiný, neboť i tvar, velikost a složitost například výlisku je jiná, se konstruktér zabývá dvěma hlavními problémy. V první řadě jsou to tvarové části nástroje, tvárník, tvárnice, střižník apod., následně pak stavba nástroje. Pro návrh tvarových částí je možno využít buď standardní modelovací funkce CATIA V5, nebo jeden ze speciálních modulů urychlujících práci jako Healing Assistant a Core & Cavity Design. I pro návrh stavby nástroje lze použít standardní modelovací funkce a při použití správné metodologie i bez větších bolestí, nicméně je potřeba metodologii striktně dodržovat a tím narůstá i komplexnost celého návrhu. Je třeba také zdůraznit, že hlavním cílem takového návrhu je mít plně parametrický, nebo chcete-li asociativní 3D model nástroje. Tooling Design (TG1) v sobě zahrnuje všechny potřebné nástroje pro tvorbu tohoto typu výrobků a výrazně tím ulehčuje práci konstruktéra. Formovací nástrojPřevážná většina nástrojů se dnes sestavuje z nějakého stavebnicového systému standardních komponent, které jsou na trhu. Základ je tvořen skupinou paralelních desek s různou funkcí a z řady dalších v nich vložených nebo k nim připojených součástí, jako jsou vodicí sloupky a pouzdra, spojovací součásti, vtokový, chladicí a vyhazovací systém apod. Stavebnice se používají zejména proto, že díky nim není nutno vyvíjet a vyrábět každou jednotlivou součást formy a navíc se jedná o velmi profesionálně promyšlené systémy, které optimálně splňují řadu funkčních požadavků. Tooling Design (TG1) je na rozdíl od modulu Mold Tooling Design (MTD), který je určen pro návrh vstřikovacích forem, univerzální pro jakýkoliv nástroj tohoto typu. Tooling Design obsahuje standardy HASCO, RABOURDIN, DME, EOC, FUTABA, STRACK a jiné, které je možné buď doplňovat, nebo použít komponenty vytvořené uživatelem.

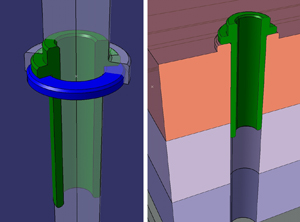

Uživatelské komponentyHlavním přínosem modulu Tooling Design jsou speciální algoritmy, které zaručují provázanost všech komponentů a jejich topologických operací v nástroji. Uživatelský komponent musí proto splňovat stejná kritéria jako komponenty obsažené v aplikaci. Díl komponentu obsahuje objemy s danými názvy, polaritou a kódy pro správnou integraci komponentu do nástroje. Jednoduchý příklad je znázorněn na obr. 2, kde zeleně je zvýrazněn samotný komponent, vrtání pro něj šedě a modře objem, který bude přidán k desce nástroje. Po umístění komponentu do nástroje dojde k odečtení záporných a přičtení kladných objemů v topologii nástroje. Jsou automaticky vytvořeny kontextové vazby, které zaručují adaptabilnost sestavy.

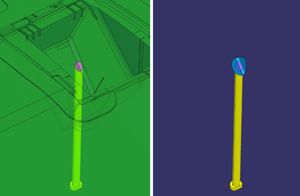

Concurrent EngineeringTooling Design umožňuje souběžný návrh nástroje. Jinými slovy, dva konstruktéři mohou pracovat na dvou různých podsestavách nástroje i přesto, že díly těchto podsestav mají mezi sebou kontextové linky. Umožňuje to speciální díl – Part Interface, do kterého jsou automaticky tyto linky vypublikovány (publikace je interface mezi elementem v referenčním díle a linkem v cílovém díle a slouží pro korektní update po výměně referenčního elementu). Z obr. 3 je patrno, že komponent (vodicí pouzdro) je vložen do podsestavy „Strana trysky“ a zároveň jeho vrtání zasahuje do podsestavy „Strana vyhazovačů“. Linky jsou tvořeny v kontextu hlavní sestavy a to logicky znemožňuje tvorbu dalších linků v kontextu samostatných podsestav. Systémový díl toto omezení ošetřuje a dovoluje vytvářet kontextové vazby v jednotlivých podsestavách. Tento speciální díl je uzamčen pro jakékoli manuální editace uživatelem.Optimalizace řezůZajímavou a hlavně velmi užitečnou funkcí je optimalizace velikosti ořezových ploch, která dramaticky zmenšuje objem dat adaptivní sestavy. Příklad: se standardními modelovacími funkcemi znamená každý ořez prvku tvarovou plochou její zkopírování a tím pádem velký nárůst objemu dat. TG1 vytvoří pro ořez komponentu plochu, která je jen výřezem celkového povrchu. Velikost výřezu je dána parametry, které jsou definovány uvnitř komponentů a mohou být upravovány. Důležité je, že výřez je asociativní a po změně polohy komponentu nebo po výměně hlavní tvarové plochy dojde k přepočítání. Samozřejmostí je zpracovávání komponentu hromadně, takže pokud bychom například chtěli oříznout dvacet vyhazovačů tvarovou částí tvárníku, stačí všechny vyhazovače vybrat a jednou aplikovat funkci „Split Component“.
Technologické informaceAby se technologické informace z jednotlivých prvků vrtání zachovaly i pro obrábění a výkresovou dokumentaci, systém automaticky vytváří speciální prvky, tzv. „Technological Results“. Ty zaručují, že se závity, průměry děr a délky vrtání neztratí v topologických operacích cílového dílu a jsou rozeznatelné jak ve výkrese, tak v obráběcích procesech. Topologické operace také dědí barvy vrtání komponentů a umožňují tak zachovat technologické informace o kvalitě obrobení pro bezvýkresovou výrobu. Ta je velmi vhodná pro prototypový typ výroby, čímž nástroje a přípravky rozhodně jsou, a je zaváděna v čím dál větším počtu firem. Autor článku pracuje ve společnosti TECHNODAT, CAE-systémy, na pozici CAD specialista. |
