Robot SPINNER navržený v CADu

Tags: CAD | Mechatronika | Strojírenství

Vyprávět studentům o mechatronice se dá hodně, ale důležitější je, když mechatronika projde studentům rukama. Studenti tak získají praktické zkušenosti a jsou pak lépe připraveni pro praxi. Model robota SPINNER, o kterém se dočtete dále, vznikl na pracovišti Katedry aplikované mechaniky a mechatroniky Strojní fakulty Technické univerzity v Košicích. Tento mobilní robot slouží jako didaktická pomůcka pro studenty v rámci výuky předmětů oborů Mechatronika a Strojírenství. Inspirací pro návrh tohoto robota byl biologický vzor – šváb. Pokud vezmeme v úvahu rychlost pohybu vzhledem k celkovým rozměrům jeho těla, je šváb nejrychlejším živočichem pohybujícím se po zemi. Není tak divu, že se stal oblíbeným vzorem při konstrukci lezoucích zařízení.
Cegra - Graphisoft ARCHICAD 22

Funkce a princip pohybu robota

Pro vytvoření lokomoce má robot 6 nohou – dvě levé translační nohy, dvě pravé translační nohy a dvě zdvihací nohy (obr. 1). Pohyb těchto dvojic nohou je ovládán pomocí akčních členů – polohových servomechanismů. Vhodnou kombinací pohybů těchto nohou je možno vytvořit lokomoci robota v žádaném směru. Aktivace těchto akčních členů je realizována pomocí mikropočítače. Pomocí vhodného algoritmu je robot schopen pohybovat se dopředu, dozadu, je schopen odbočit vlevo i vpravo, ale i otáčet se na místě jako tank. Studenti si mohou na tomto funkčním modelu robota vyzkoušet své navržené algoritmy jednotlivých typů pohybů.

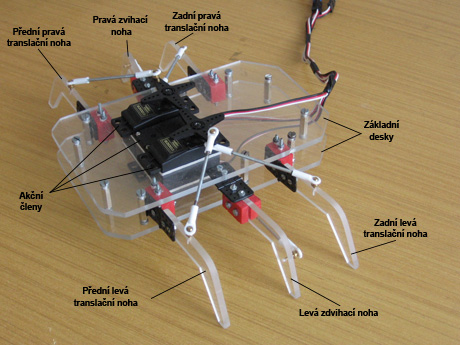

Hlavní části robota SPINNER
Obr. 1 Hlavní části robota SPINNER

Na obr. 2 je 3D model robota, který byl využit v etapě jeho návrhu. Bylo nezbytné navrhnout celkové uspořádání robota, navrhnout jednotlivé komponenty a jejich vazby a zároveň prověřit kinematiku robota.

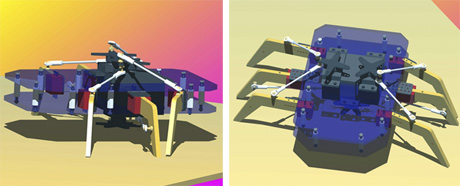

3D model robota
Obr. 2 3D model robota

Konstrukční řešení robota

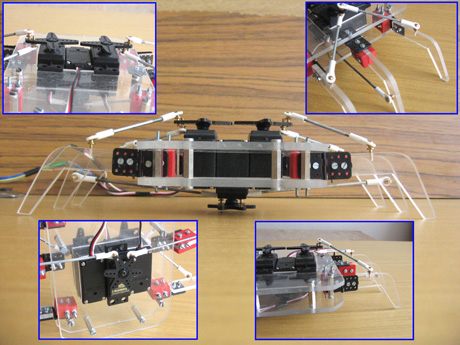

Základní desky (obr. 1) tvoří základ celé konstrukční části robota. K nim jsou připevněny všechny ostatní konstrukční prvky (obr. 1), jako jsou servomechanismy a hranoly, ke kterým jsou pomocí závěsů připevněny nohy robota (obr. 3). Obě desky jsou od sebe odděleny distančními sloupky, které tak vytvářejí prostor pro ostatní konstrukční díly a zároveň zvyšují tuhost konstrukce robota.Realizace kloubů jednotlivých nohou a spojení s unášečem servomotoru
Obr. 3 Realizace kloubů jednotlivých nohou a spojení s unášečem servomotoru

Všechny nohy robota jsou uchyceny pomocí plastových kloubů, které jim umožňují jeden stupeň volnosti (pouze úhlové pootočení v jedné ose). Přední a zadní translační nohy se mohou úhlově natáčet v horizontální rovině a střední zdvihací nohy se mohou natáčet ve vertikální rovině. Jednotlivé nohy (obr. 3) jsou spojeny s unášečem příslušného servomechanismu pomocí dvou kulových kloubů a táhla. Pomocí tohoto spojení je úhlové natočení servomotoru přenášeno na pootočení nohy. Úhlové pootočení přední a zadní nohy je kinematicky navzájem vázáno, protože táhla z těchto nohou jsou ukotvena na unášeči téhož servomotoru (obr. 3).

Podobná situace je u zdvihacích (středních) nohou, jejichž pohyb je také kinematicky vázán na unášeč jednoho servomotoru umístěného na spodní straně robota (obr. 3). Tímto vázáním pohybů nohou se zjednoduší algoritmus ovládání servomotorů. V podstatě je třeba vhodně aktivovat tři servomechanismy podle vhodného algoritmu, v závislosti na žádaném směru pohybu.

Mikropočítač a pohybové akční členy – servomotory

Pro řízení pohybů nohou a vytvoření pohybu robota je vzhledem k jednoduchosti ovládání zvolen programovatelný jednočipový mikropočítač Basic Stamp BS2-IC [2]. Pro vytvoření vlastního pohybu jednotlivých nohou je použit modelářský polohový servomechanismus Futaba S3003, který se skládá ze stejnosměrného motorku, vícestupňové převodovky, zpětnovazebního snímače – potenciometru a řídící elektroniky [1].

Praktické modely zvyšují atraktivnost

V současnosti robot obsahuje mikropočítač a zdroj energie (obr. 4). Původní projekt robota počítá s integrací snímačů pro detekci okolí robota a s navigačním systémem s ovládáním pomocí teleoperátora. Momentálně je ve fázi řešení projekt, který by měl vyřešit právě tento problém. Současně se řeší i možnost optimalizace pohybu z hlediska rychlosti prostřednictvím zavedení zpětné vazby s informací o aktuální poloze jednotlivých nohou na vstupy mikropočítače.

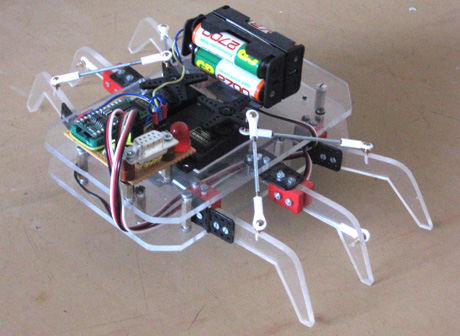

Robot s mikropočítačem a zdrojem energie
Obr. 4 Robot s mikropočítačem a zdrojem energie

Proces výuky ve zmíněných studijních oborech by byl bez těchto praktických modelů dost těžkopádný a nezajímavý. Je důležité, aby studenti měli možnost získat praktické zkušenosti a aby dokázali navrhnout kvalitní konkurenceschopné mechatronické výrobky [3, 4, 5, 6].

Článek byl vypracován s podporou projektů VEGA 1/0201/08 „Výskum štruktúr a správania sa modulov mechatronickej mobilnej technickej sústavy na úrovni orgánov a stavebných prvkov za účelom zlepšenia vlastnosti mobilnej technickej sústavy“, VEGA 1/4164/07 „Výskum špecifických problémov pri meraní dĺžok a bilancovaní neistôt merania“ a VEGA 1/0156/09 „Optimalizácia biomimetického návrhu miniatúrneho mechatronického systému a jeho aplikácia v roji kooperujúcich systémov“.

Literatura

[1] GREŠ, J.: Didaktický model pohybujúceho sa zariadenia využívajúceho lokomóciu pomocou nôh. Diplomová práca. SjF TU v Košiciach (vedúci: doc. Ing. Michal Kelemen, PhD.). 2005.

[2] Parallax Inc. STAMPCOMPARISON.PDF. Revised 03/04, Parallax Inc., 2004, cited 10-22-2004. online <http://www.parallax.com>

[3] KONEČNÝ, Z.–MOSTÝN, V. Výpočet kloubových proměnných robotů a manipulátorů s využitím vlastností AutoCADu. Sborník vědeckých prací VŠB–TU Ostrava, 1997, s. 81–84, ISSN 1210-0471.

[4] KONEČNÝ, Z.–SKAŘUPA, J.: Variational geometry in design of robots and manipulators. Sborník vědeckých prací Vysoké školy báňské – Technické univerzity Ostrava, roč. XLVII, řada strojní, č.1/2001, Ostrava 2001, ISSN 1210-0471.

[5] KARDOŠ, J.: Variable Structure Motion Control Systems. In: Baltazár Frankovič, ed.: Trends in Control Theory and Applications. Veda, Bratislava 1999, pp. 132–158.

[6] VITKO, A., ŠAVEL, M., KAMENIAR, D., JURIŠICA, L. Design of Sensor Fusion and Fault Clustering of Legged Robot. In: Measurement and Control in Robotics. IAI, Madrid, Spain 2003, ISBN 84-607-9693-0,1-6.
