Alphacam v dílně vítěze nábytkářské soutěže

Autor článku: Petra Slatinová

Tags: Alphacam | CAD | CAM | Nábytkářství

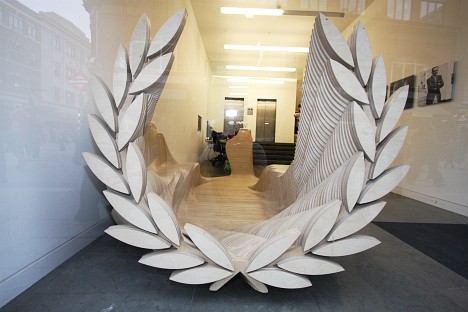

03-Alphacam02-250Ohromující funkční spojení recepce, posezení a loga v sídle přední módní značky Fred Perry získalo nejvyšší ocenění pro dřevozpracující firmy v hrabství Cambridgeshire. Společnost Cutting room obdržela v kategorii nábytku cenu za vysoce komplexní projekt zahrnující celkem 405 individuálně tvarovaných komponent vyrobených z 18milimetrové břízové překližky dlouhé 7,3 metru a vážící 2,5 tuny.
Cegra - Graphisoft ARCHICAD 22

Mark Durey, společník ve firmě Cutting room, byl výhrou velmi potěšen zejména z toho důvodu, že Cutting room se nezabývá přímo výrobou nábytku, ale pouští se spíše do specialit frézovaných ze dřeva na CNC stroji. Durey dále říká, že díky Alphacamu, který je špičkou v oblasti CAD/CAM softwaru, byli schopni vytvořit všechny části tohoto náročného projektu.

Původní koncepce modelu byla zhotovena v CAD programu Rhino3D panem Amrem Assaadem, partnerem architektů Buckley Gray Yeoman, kteří s firmou Cutting room úzce spolupracovali v prvotní fázi projektu při tvorbě 3D modelu. 3D model se pak v CAD rozdělil na jednotlivé pláty. „O zbytek se postaral Alphacam, včetně generování NC kódu pro náš router Anderson Duo (tj. CNC stroj pro frézování dřeva), na kterém jsme pak všechny potřebné díly vyrobili. Vzali jsme vždy několik těchto plátů a udělali v nich otvory pro čepy, některé jako plochy a některé jako solid modely. Pak jsme jednotlivé pláty vyskládali v Alphacamu na tabule."

Alphacam značně pomohl při řešení problémů s plochami, které nebylo možné vyřešit v Rhinu. „Alphacam nám poskytl nástroje a funkce, které jsme potřebovali pro jejich zvládnutí, včetně možnosti zobrazit si oblasti, kde je geometrie neuzavřená. Tyto nástroje a funkce jsou pro tento typ práce naprosto nepostradatelné."

03-Alphacam_Nexnet

Tisíce řádků NC kódu byly generovány z Alphacamu k vytvoření NC dráhy nezbytné k zajištění správných tvarů jednotlivých panelů a přesného umístění otvorů pro čepy. Jakmile byly vyrobeny všechny potřebné komponenty, bylo provedeno pokusné složení v dílně v Huntingdonu, kde se zkontrolovalo, že je vše v naprostém pořádku a vše přesně navazuje. Poté bylo nutné během dne vše rozebrat a o dva dny později zase v Covent Garden Freda Perryho v Londýně znovu složit.

„Přestože téměř každá ze 405 součástek byla rozdílná, byli jsme si jisti, že s pomocí Alphacamu na našem stroji Anderson Duo vyrobíme všechny potřebné dílce vysoce přesně, protože je to pro úspěch projektu klíčové. I když se jedná o poměrně starý stroj, víme, že je mnohem robustnější než leckteré nové CNC routery, a díky Alphacamu má možnosti srovnatelné s novými stroji." Anderson má 2 hlavy s automatickou výměnou pro 8 nástrojů, 2 stoly 1600 mm x 1600 mm, které byly pro tento projekt používány jako jeden o rozměrech 3200 mm x 1600 mm.

Tvarové komponenty byly frézovány z celkem 70 desek. Poté, co byly všechny komponenty vyrobeny, bylo třeba ručně obrousit 1800 metrů hran. „Všechny hrany jsou lakované třikrát – to znamená, že jsme brousili více než 5000 metrů okrajů dílců plus všechny povrchy!"

03-Alphacam-jeleni03

Stejně jako mnoho neobvyklých zakázkových projektů vyrábí The Cutting room širokou škálu dveří do kuchyní, ložnic a koupelnových skříněk na stroji SCM Routomat 3. Dále také používají router SCM Record 220 osazený multi-vrtací hlavou se 16 nástroji s automatickou výměnou pro 10 nástrojů, a to především pro 3D frézování, které tvoří přibližně 5 % jejich obratu. Všechny tři CNC routery jsou programovány pomocí Alphacamu.

Když dostali svůj první CNC router, psali kód ručně a vynášeli rozměry dílců na milimetrový papír. „Když jsem pak viděl, jak je možné pracovat s Alphacamem a generovat dráhy a NC kód, hned jsem jej zakoupil. Toto bylo asi před 20 lety a od té doby používám Alphacam denně, pro naše potřeby je to ten nejlepší software."

„Nyní můžeme pracovat mnohem přesněji a lépe, díky Alphacamu. V kanceláři zpracujeme programy s maximální přesností, a když pak vidíme, že je to na stroji také perfektní, máme z toho pocit dobře odvedené práce. Alphacam je také vynikající pro 2D práci a dveře, které tvoří většinu našeho obratu. Snadno to vyváží nízký podíl 3D zakázek.

Zvládá vše, co potřebujeme... Díky Alphacamu prosperujeme."

Aspire pro Alphacam

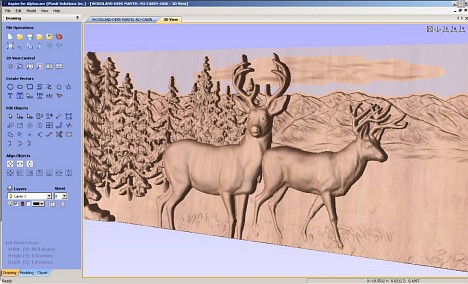

Aspire pro Alphacam v sobě spojuje to nejlepší z oblasti uměleckých 3D designových softwarů s jedničkou na trhu CAD/CAM software Alphacam. Toto partnerství slibuje velmi zajímavé řešení, které bychom vám nyní rádi představili.

03-Alphacam-sprezeni04

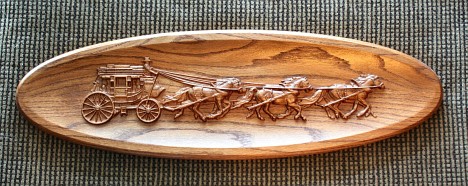

Aspire pro Alphacam je snadno použitelné řešení pro uživatele vyžadující rychlou tvorbu 3D reliéfních modelů s rychlou a efektivní tvorbou drah nástrojů a rychlým generováním CNC kódu.

Pro koho je vhodný Aspire pro Alphacam?

  • Dřevořezbáře,
  • výrobce značek (např. označení domu),
  • výrobce nábytku,
  • výrobce sekretářů,
  • zpracovatele tvrdých povrchů,
  • rytce,
  • konstruktéry modelů,
  • klenotníky,
  • architekty,
  • školy a univerzity,
  • sochaře a umělce tvořící ve 3D.

Hlavní konstrukční funkce:

  • 2D kreslení a pomůcky pro práci s geometrií,
  • import 3D klipartů a polygonových 3D modelů,
  • tvorba 3D útvarů z vektorového obrysu,
  • interaktivní sochařství a modelování,
  • tvorba 3D povrchové textury z obrázků,
  • manažer 3D dílů,
  • bezproblémová implementace do výrobního prostředí.
03-Alphacam-05

Klíčové výrobní funkce:

  • Pokročilé 2D a 3D hrubovací a dokončovací cykly,
  • optimalizované vrtací cykly,
  • automatické programovaní pomocí „obráběcích stylů",
  • simulace drah nástroje a plná simulace modelu stroje,
  • kontrola kolizí nástroje s obrobkem,
  • automatické vyskládání nepravidelných dílců,
  • rychlé a přesné generování CNC kódu,
  • vhodné pro 2,5D až 4–5osé plynulé obrábění.

S Aspire pro Alphacam dokážete:

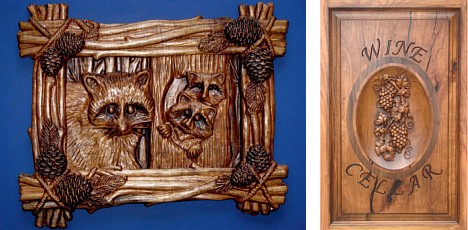

  • Tvořit, upravovat a vyrábět ohromující 3D řezby,
  • vyřezávat ozdobné panely a dveře,
  • navrhovat vlastní dřevěné interiérové prvky a architektonické římsy,
  • vyřezávat prostorové nápisy a ještě mnohem více!

S Aspire pro Alphacam mohou uživatelé rychle a snadno převést 2D výkresy, fotografie, kresby a grafické konstrukce do unikátních vysoce kvalitních 3D řezeb a projektů. Licenci Alphacam s Aspire lze u nás zakoupit již od 49 000 Kč.

Navštivte www.alphacam.cz a dozvíte se více.

Autorka pracuje v akciové společnosti Nexnet.
