Modelář mostů pro AutoCAD Civil 3D

Úterý, 01 Listopad 2011 10:14

Tags: AutoCAD | Autodesk | Civil 3D | Labs.Mosty

Bridge Modeler for AutoCAD Civil3D _1144Autodesk Labs zveřejnily technologický náhled produktu Bridge Modeler pro AutoCAD Civil 3D 2012. Toto předběžné uvedení je k dispozici pro uživatele AutoCADu Civil 3D 2012 a zahrnuje několik významných vylepšení, které byly navrženy uživateli předchozí verze Bridge Modeleru pro AutoCAD Civil 3D 2011 Technology Preview. Pracovníci laboratoří jsou rádi, že mohou pokračovat ve sledování cenné zpětné vazby a těší se na další zlepšování pracovních postupů a cokoli dalšího, o co by se uživatelé rádi podělili.

Technologický náhled Modeláře mostů pro AutoCAD Civil 3D 2012 se zaměřuje na 2 pracovní postupy:
  1. Účelové pracovní postupy pro modelování mostní vozovky, pilířů, estakád, opěr a nosných ploch pro mostní typy, včetně:
    • Betonového dutého nosníku
    • Betonové desky
    • Betonové desky s nosníky
  2. Možnost vybírat předpjaté výztuže podél mostu a vytvářet sestavy Civil 3D, které mohou být následně použity k zobrazení klíčových prvků mostu na Civil 3D profilech.

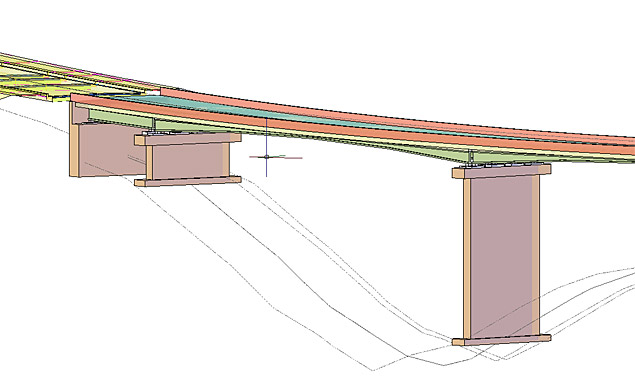

Pracovní postupy návrhu mostu -1144

Co je nového?
Uživatelé používající technologický náhled Modeláře mostů pro AutoCAD Civil 3D 211 najdou následující vylepšení:
  • Podporu pro Civil 3D 2012
  • Proměnnou výšku nosníků (ocelových nosníků)
  • Nezávislou kontrolu typů nosníků podle rozpětí
  • Nezávislou kontrolu vzdálenosti nosníků, symetrie, počtu, atd. podle rozpětí mostu
  • Schopnost vytvářet Civil 3D uspořádání a profily z mostních předpjatých výztuží, (např. nejnižší nosník na rozpětí, vršek/spodek pilíře, apod.)
  • Rozeznání různých problémů se stabilitou
Pro ty, kteří také pracují s Autodesk Revit Structure, existuje dostupný unikátní postup, kdy návrh mostu může být zahájen a dokončen pomocí Revit Extensions for Revit Structure 2012 (včetně říjnového updatu). Tento pracovní postup umožňuje efektivní sdílení prvků modelu mezi Civil 3D a Revit Structure, včetně:
  1. Importu Civil 3D koridoru (zarovnání, profily a sklon/šířka vozovky), povrchových a mostových modelů do Revit Structure
  2. Vytvoření modelu mostu v Revit Structure. Poznámka - Modelovací rozšíření Revit Bridge obsahuje podobné mostní typy, jaké najdete v technologickém náhledu Bridge Modeleru pro AutoCAD Civil 3D 2012. Tam jsou ale k dispozici i další možnosti modelování.
  3. Předání mostu modelovaného v Revit Structure do Civil 3D.
  4. Extrahování předpjatých výztuží jako sestav přímo z mostů modelovaných buď v Civil 3D, nebo Revit Structure.

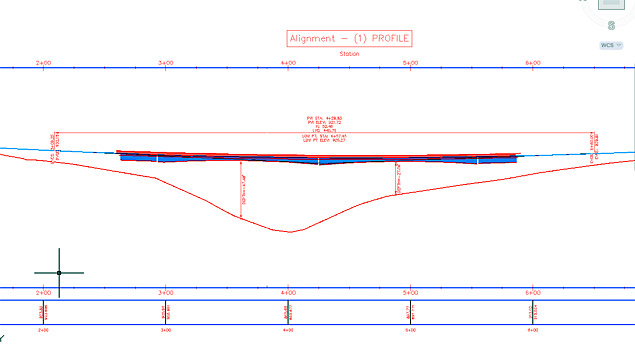

Profil mostu -1144

Důležité informace
  • Technologický náhled Modeláře mostů pro AutoCAD Civil 3D je licencován na omezenou dobu a pro konkrétní území, jak je uvedeno v licenční smlouvě s koncovým uživatelem. Použitelnost a možnost spuštění technologického náhledu vyprší 1. července 2012.
  • Tento technologický náhled může být nainstalován na libovolné jazykové verzi Civil 3D. Nicméně uživatelské rozhraní a podpůrné materiály jsou v současné době pouze v angličtině.
  • Existují specifické instalační programy pro 32bitové i 64bitové operační systémy
  • Lidé, kteří používají Revit Structure 2012 bridge REX i technologický náhled Modeláře mostů pro AutoCAD Civil 3D 2012, by si měli nainstalovat říjnové vydání tohoto rozšíření. Tím bude zajištěno, že nebudou problémy s kompatibilitou.
  • Po instalaci, vytvoří technologický náhled Modeláře mostů pro AutoCAD Civil 3D 2012 nový pás záložek s názvem „Most Modeler“. V některých případech budou se uživatelé muset přepnout z a do Civil 3D prostoru, aby se  pro záložky načetly.
  • Všimněte si, že Help může obsahovat funkce, které jsou zahrnuty pouze v Revit Structure Bridge Construction.
Pomozte vývojářům
Zkuste si, jak dobře Bridge Modeler for AutoCAD Civil 3D pro vás pracuje, a nezapomeňte to sdělit vývojářům pomocí zpětných odkazů v pravém horním rohu stránky s originálním textem této zprávy. Vaše zkušenosti pomohou utvářet budoucnost této technologie. Můžete také psát komentáře na Between the lines nebo blog It’s Alive in the Lab.
Vyplňte, prosím, dotazník týkající se produktu Bridge Modeler for AutoCAD Civil 3D.
Technology Preview bude fungovat do 1. 7. 2012.
