3D tisk při výrobě prototypu superauta

Pondělí, 20 Listopad 2017 13:16

Tags: 3D tisk | Arrinera Technology | OE Industry | OMNI3D | Superauto

Arrinera Hussarya 33-front lamp-1747Společnosti OMNI3D, Arrinera Technology a OE Industry spojily své síly a vytvořily plně funkční prototypové vozy. Projekt byl proveden FFF technologií a 3D skener potvrdil svou vysokou rozměrovou přesnost. OMNI3D je producentem výrobního systému Industrial 3D Printer Factory 2.0 . Právě tato tiskárna vytiskla díly předního světla polského superauta Arrinera. Volba FFF technologie byla odůvodněna schopno­s­tí vytvářet složité geometrie v relativně krátkém čase. 3D tisk také zaručuje vysokou přesnost s relativně nízkou cenu materiálu a velmi nízkým odpadem.

Při tisku byl použit materiál ABS-42, který je charakterizován trvanlivostí, snadnou postprodukcí a širokou škálou prototypových úprav. Náklady na materiál použitý pro tento tisk byly 65 EUR. Kompozitní model světlometu má rozměry 440 × 370 × 200 mm a doba tisku 6 dílů objektu je 65 hodin. Prototyp je vybaven zdroji světla od OE Industry, dodavatele technických řešení pro osvětlovací systémy. Model má hlavní 90mm čočku a trojdílné světlo pro denní svícení, stejně jako parkovací světla. Technologie Bi-LED, použitá v tomto projektu, poskytuje tlumená i dálková světla prostřednictvím LED diod.

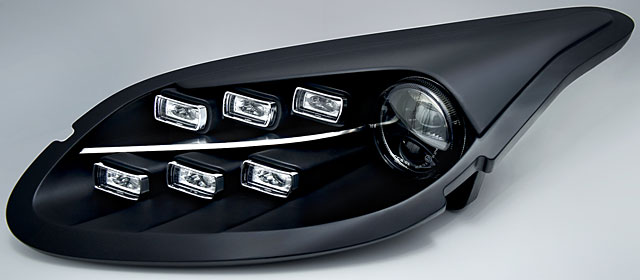

Arrinera Hussarya 33-front lamp-1-1747

Vizuálně se prototyp neodlišuje od modulu, který bude v budoucnu vyráběn. Konečné testy byly provedeny 3D skenerem MICRON při použití zeleného světla, třikrát přesnějšího než běžně používané bílé světlo. Výsledky měření byly o 30 % lepší než předpokládaná přesnost.
Prototyp s předem sestavenou elektronikou a komponenty před následnou výrobou byl k dispozici v listopadu na stánku OMNI3D na výstavě Formnext ve Frankfurtu a bude k vidění ještě koncem měsíce (28.–30. 11.) na výstavě Eurotool (Wisla Hall, stánek W27) v Krakově.

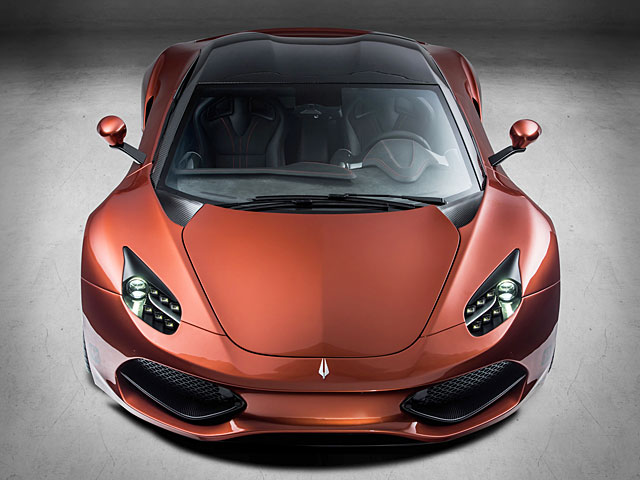

Arrinera front-3-LQ-1747
