ARCHICAD 29 „BIMování“ prakticky a jednoduše

Jedním z největších vylepšení letošní verze je možnost vlastního nastavení rozlišení 3D oken vkládaných na výkres. Tato funkce dlouhá léta chyběla, což ztěžovalo prezentaci projektů, 3D pohledy byly často nekvalitní a nevhodné pro tisk či digitální výstup. V Archicadu 29 lze snadno zvolit potřebné rozlišení i předpokládané rozměry 3D zobrazení přímo při jeho vkládání na výkres. Výsledkem jsou profesionálnější podklady pro klienty, soutěže i interní diskuzi bez nutnosti tvořit časově náročné vizualizace.

Dalším vylepšením znamenajícím obrovskou úlevu je rychlé otáčení prvků. Doposud bylo nutné aktivovat nástroj rotace a několika kliky objekt otočit, často za pomoci klávesnice i myši, hlavně když šlo o přesné úhly (90° apod.). Teď stačí vybrat prvek a jedním stiskem klávesové zkratky jej okamžitě otočit o 90°, v obou směrech, a to jak ve 2D, tak i ve 3D. Stejný postup funguje pro skupinu označených prvků, což zrychlí testování a úpravy v interiéru či hmotových studiích.

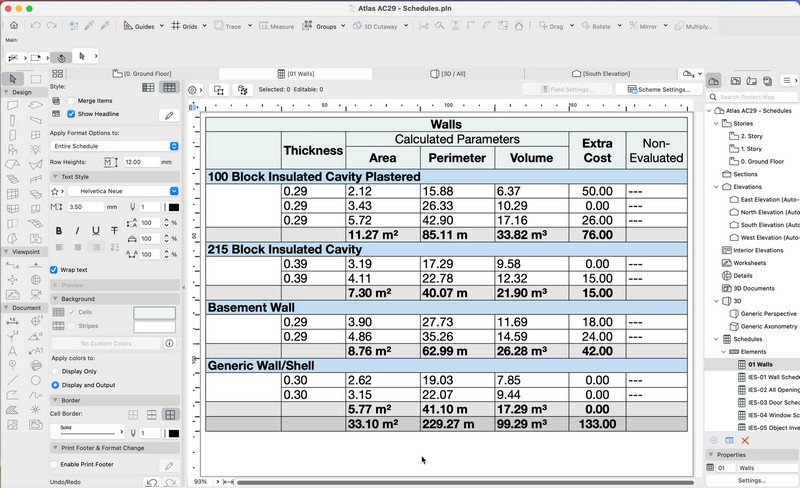

Archicad 29 přináší zásadní posun v tabulkách a výkazech. Přibyla možnost ručně barvit nejen celé sloupce či sdružené nadpisy, ale barevně odlišovat i jednotlivé buňky, což výrazně usnadňuje čitelnost. Vylepšeno bylo také slučování buněk. Hodnoty lze nově vypisovat na samostatné řádky, což ocení každý, kdo potřebuje přehledné a pochopitelné výkazy bez nutnosti dalšího čištění v Excelu. U nulových hodnot lze místo “0” zobrazit vlastní text či symbol. Do mezisoučtů a součtů lze přidat své předpony či přípony. Přehlednější a flexibilnější se staly i legendy poznámek, které se nyní nezobrazují zbytečně na prázdných výkresech.

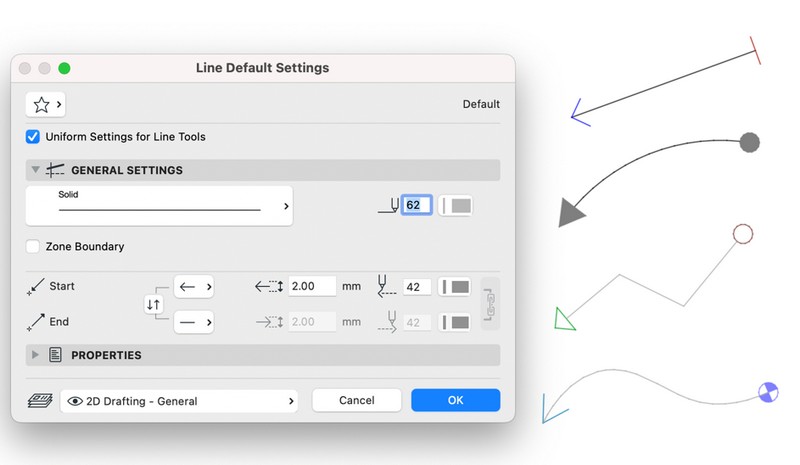

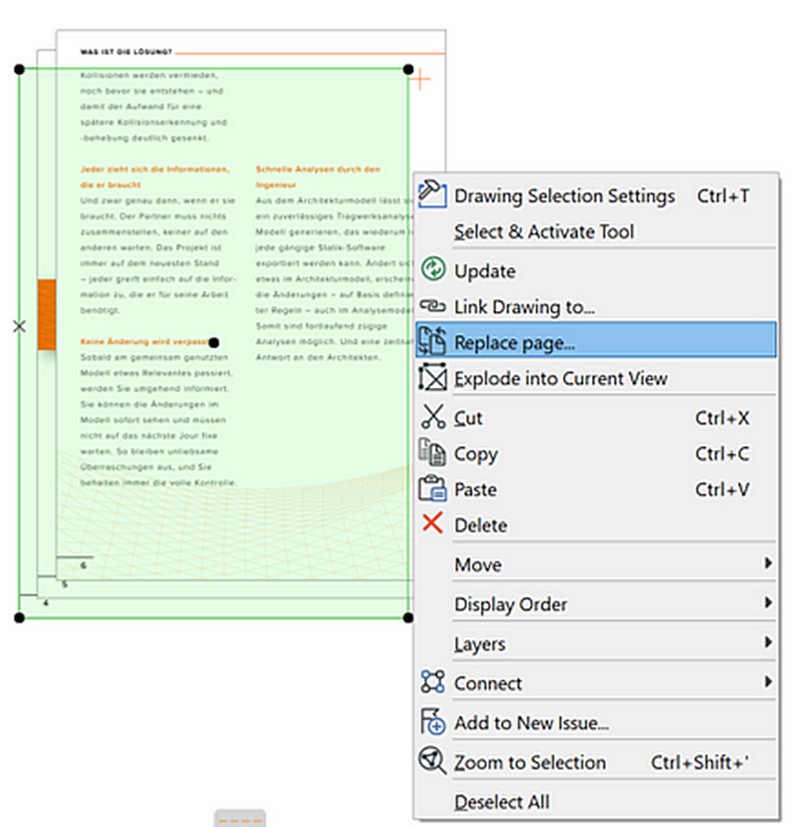

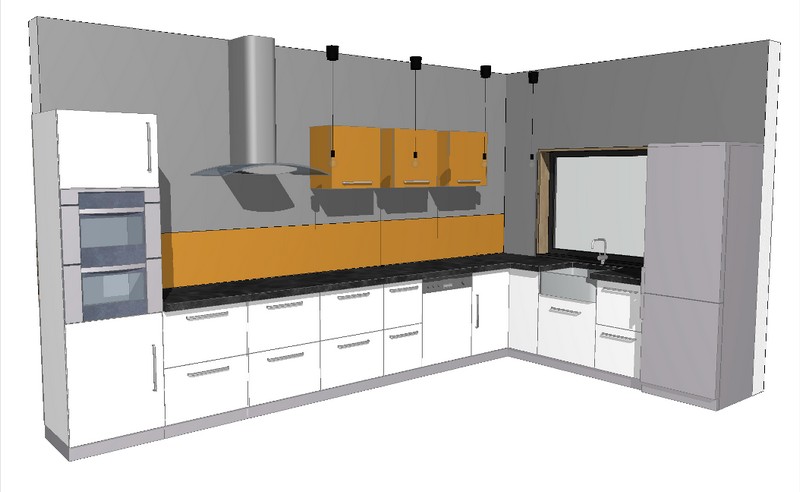

To, co dělá každodenní práci radostnější a plynulejší, jsou drobnosti, které však mají velký dopad na každodenní práci. Rekonstrukční filtry lze nově aplikovat i na řezy, pohledy a další body zobrazení, což podstatně zjednodušuje práci v různých fázích projektu. Navigátor nyní umožňuje rychlé hromadné rozbalování a sbalování složek a udržení pořádku v projektech jediným kliknutím. Konec i začátek každé čáry lze individuálně nastavit, tvar, barvu i velikost. Seznam nepoužitých zobrazení ihned ukáže, která zobrazení nejsou využita na výkresech ani v publikacích, takže je snadno odstraníte. Archicad 29 podporuje nejnovější formát IFC 4.3, což přináší lepší kompatibilitu při výměně dat. Prostupy je možné vkládat a upravovat přímo v pohledech a řezech bez přepínání do jiných záložek. Desky lze nově zobrazit podle jejich reálného umístění v podlažích, což zvyšuje přehlednost u větších projektů. Skrýt symbol počátku lze nyní během prezentace projektu, počátek se zobrazuje jen při editaci. U vloženého PDF lze snadno a rychle změnit stránku přímo v kontextovém menu bez opětovného nahrávání souboru. Knihovní objekty reprezentující kuchyňské prvky dostaly nové možnosti nastavení detailů jako jsou podstavce, úchytky a zásuvky. Ve fyzikálním renderu lze zapnout zobrazení obrysů, což zvyšuje přehlednost 3D vizualizací i schémat.

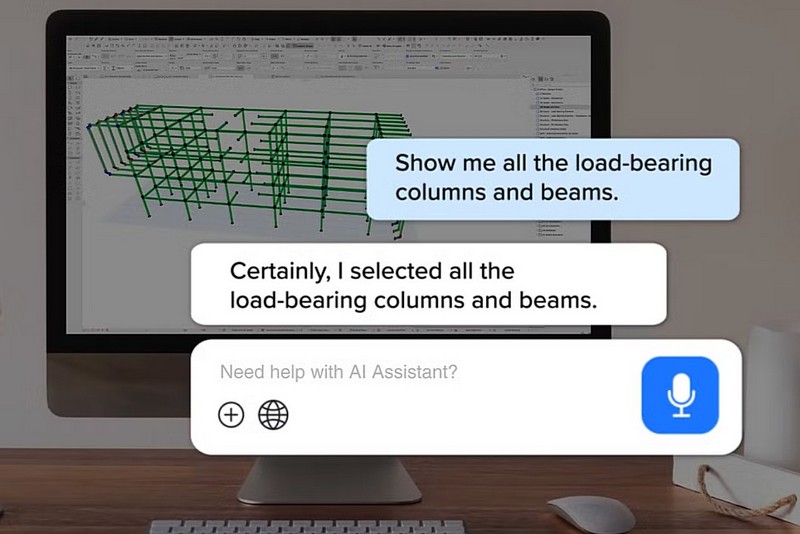

Technologický krokem vpřed je AI asistent, integrovaný inteligentní pomocník, který dokáže usnadnit práci všem, od začátečníků po zkušené. AI asistent se neustále učí a učit se bude. Aktuálně umí poradit, kde hledat konkrétní nástroj či funkci v menu, vyhledat a označit všechny objekty dle zadání (třeba. všechny dveře otvírané vlevo), navrhnout doporučený postup při zadaném typu projektu (třeba jak začít rekonstrukci), či rychle zodpovědět běžné i pokročilé otázky týkající se práce v Archicadu. Jeho využití připomíná konverzaci s chatboty typu ChatGPT, stačí položit dotaz v přirozeném jazyce. Tento nástroj šetří čas, urychluje orientaci v rozsáhlých projektech a stává se technickou podporou „prvního stupně“.



Modernizovaný doplněk MEP Designer posouvá modelování a správu rozvodů v Archicadu 29 na zcela novou úroveň. Výhody nových funkcí ocení jak samotní projektanti TZB, tak architekti či realizační týmy, kteří usilují o vyšší přesnost a koordinaci v rámci celého BIM procesu.

TZB prvky lze nyní připojit ke stávajícím trasám jedním klikem, systém automaticky nastaví rozměry i správný TZB systém. Zarovnávání odboček k hlavním trasám je rychlé díky nástroji „Srovnat“. Systém rozpoznává rozměr koncového prvku a automaticky nabízí vhodnou redukci či pravoúhlé napojení.





Nově lze trasu jediným klikem vyčistit od nepotřebných pomocných bodů, což zrychluje editaci a zlepšuje přehlednost. Posouvání a odsazování částí rozvodu nyní vždy zachová správný spád. Nové rozhraní umožňuje rychlé zadání hodnoty spádu nebo převzetí hodnot z existující větve, včetně zřetelného zobrazení směru (symboly ve 2D i 3D). Vzduchotechniku lze dimenzovat na základě požadavků jednotlivých zón; uživatel zadá přívod a odvod vzduchu a systém tyto hodnoty automaticky porovná s výústkami v modelu.

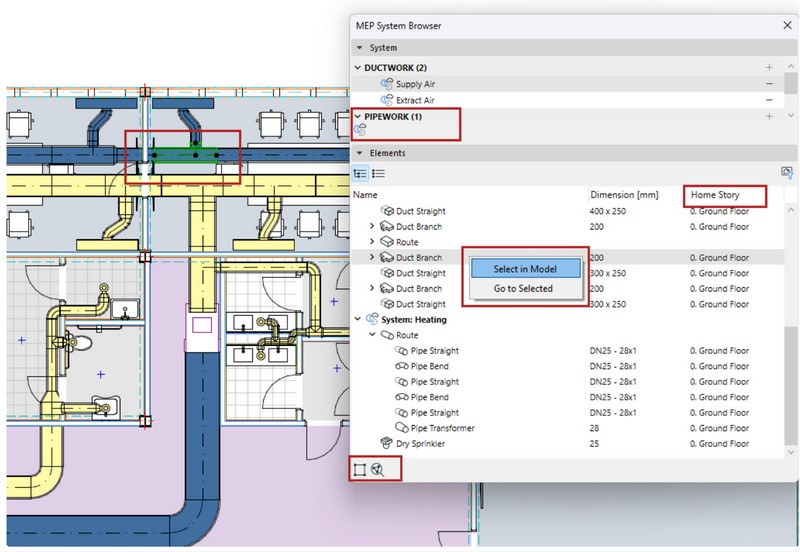

Modernizovaná TZB prohlížečka přehledně zobrazuje všechny typy systémů (VZT, potrubí, kabelo vody) a jejich domovská podlaží. Interaktivní výběr umožňuje pohodlně vybírat konkrétní prvky přímo ze 3D nebo 2D.

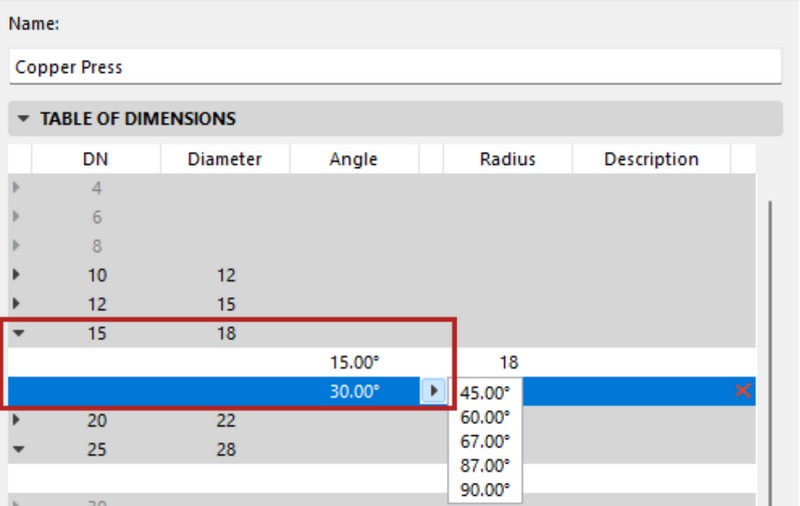

Nový způsob seskupování TZB systémů a přidávání dalších prvků zjednodušuje správu rozsáhlejších projektů. Funkce Vyhledávání otevřených konců tras rychle najde prvky s otevřenými konci v celém projektu a umožní jejich snadné označení a revizi. Při návrhu lze zadat maximální (montážní) délku segmentu, podle které program automaticky trasu rozdělí na části vhodné pro výrobu a montáž. Nově lze stanovit různé rozměry odboček, například pro 90° a 45° napojení. TZB trasy lze na výkresech zobrazit pouze středovou čarou dle typu a délky.
