5 způsobů, jak vytvořit otvor v aplikaci SketchUp

Čtvrtek, 31 Květen 2018 12:50

Tags: 3D kurzy | Michal Spielmann | Nicom | Otvory | SketchUp | Vzdělávání

 Nicom Obr 01-1822V dnešním článku přinášíme tipy, jakým způsobem vytvořit otvory v plošných tělesech v aplikaci SketchUp. Věřím, že ty základní způsoby znáte, ale také předpokládám, že minimálně jeden způsob bude pro vás novým tipem. A to je přesně to „koření“, které nabízím ve svých kurzech: k dané problematice vždy přinést i pár tipů, aby uživatelé byli ještě efektivnější.

Cegra - Graphisoft ARCHICAD 22

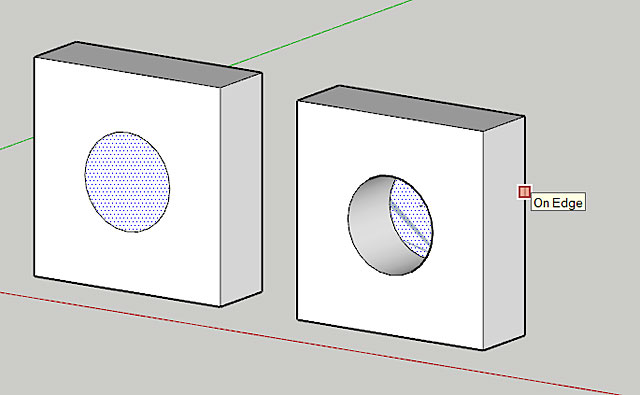

Použití nástroje Tlač/Táhni (Push/Pull)

Nemůžu začít jinak, než klasikou. Na nakreslený profil díry aplikujte nástroj Push/Pull. Vyberte nástroj, klepněte na plochu požadovaného profilu a zatlačte na potřebnou vzdálenost. Pokud se chystáte udělat průchozí otvor, nemusíte zadávat do pole hodnot žádné číslo, jen vyberte kurzorem zadní hranu plochy, která je rovnoběžná s koncovým profilem díry.

 Nicom Obr 02-1822

Využití protnutí s modelem (Intersection in model)

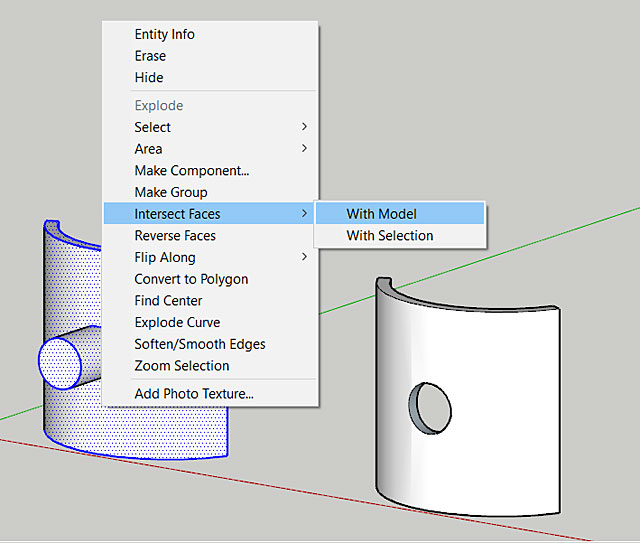

Tento způsob vytvoření otvoru je vhodný například pro zakulacené plochy. Na takovou plochu nelze kruhový profil načrtnout, ale vytvořit průnik problém nebude. Vytvoříme těleso, do kterého potřebujeme udělat otvor. Pro ten vytvoříme odpovídající válec. Pomocí nástroje posunutí pak napolohujeme tělesa tak, aby válec procházel tělesem, ve kterém požadujeme otvor. Následně obě tělesa označíme a z nabídky pravého tlačítka myši zvolíme položku Intersect Faces – With Model.

 Nicom Obr 03-1822

Použití komponenty k vyříznutí otvoru

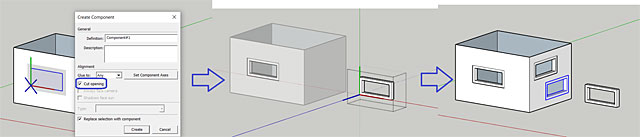

Tento způsob je vhodný k vytvoření otvoru do stěn s jednou tloušťkou. Vytvořte na rovině tělesa profil otvoru. Tento profil vyberte a z nabídky pravého tlačítka myši zvolte Make Component… V zobrazeném dialogu pojmenujte komponentu například Otvor. Důležité je, abyste měli aktivní položku Cut opening (řezací otvor). Potvrďte tlačítkem Create. Následně můžete komponentu Otvor zkopírovat a zahájit úpravu komponenty. Odsazením například vytvořit rám a vymazat vnitřní plochu. Tak dojde k proříznutí tenkostěnného tělesa. Následně pokud vložíte další instanci komponenty, dojde přímo k proříznutí stěny.

 Nicom Obr 04-1822

Následně tímto způsobem proříznete i stěnu s definovanou tloušťkou, nikoli však celou, pouze z jedné strany, což je nevýhodou tohoto způsobu. Výhodou však je, že jak posouváte s komponentou, tak se posouvá i samotný otvor!

Využití rozšíření Double-Cut

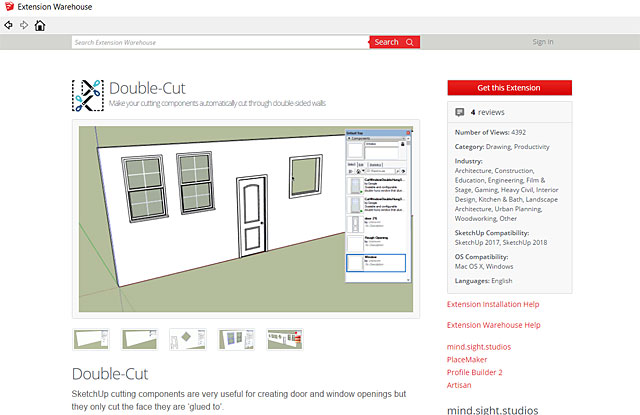

Toto rozšíření (plugin) poskytuje komponenty oken a dveří, otvorů, které fungují na výše uvedeném způsobu v předcházejícím odstavci, ale umí proříznout stěnu s tloušťkou z obou stran. Plugin vyhledejte v okně Extension Warehous. Je k dispozici v 15ti denní verzi pro vyzkoušení. Trvalá licence stojí 20 USD.

 Nicom Obr 05-1822

Využití nástroje Solid Tools ve verzi PRO

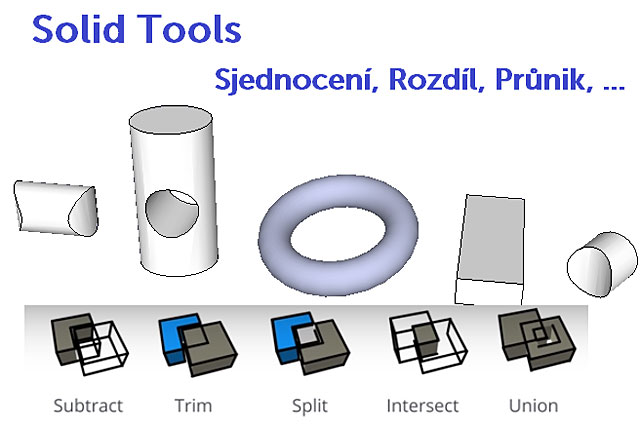

Pokud pro svůj byznys využíváte PRO verzi, máte k dispozici nástroje Solid Tools, které pracují na základě Booleovských operací Sjednocení (Union), Rozdílu (Subtract) a Průniku (Interscet). Tyto nástroje pracují se skupinami. Po spuštění daného nástroje vyberte první skupinu a následně skupinu druhou.

 Nicom Obr 06-1822

Závěrem

Tak kolik způsobů jste znali? Pokud chcete získat více tipů na práci s aplikací SketchUp, využijte některý z našich SketchUp kurzů. Nejproduktivnější je výuka pod vedením odborného lektora – profesionála. Neváhejte tedy a zvolte si některé ze školení na aplikaci SketchUp nebo jakýkoli z našich 3D kurzů, nebo si domluvte konzultace v Autodesk autorizovaném školicím středisku společnosti NICOM, a. s.
Autorizované školicí středisko NICOM provádí školení na pevných učebnách v Brně, Ostravě a Praze, nebo na mobilních učebnách po celé republice.
Těším se na Vás na některém z vybraných 3D či CAD kurzů.


Michal Spielmann
Autodesk Certified Instructor
Autodesk AutoCAD Professional
Autodesk Inventor Professional
