5osé funkce v Tebisu V4.0 R7 pro kvalitnější povrch i ovládání |
Čtvrtek, 27 Červen 2019 09:25 | |

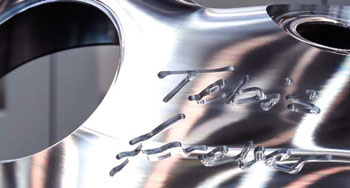

Česká společnost MCAE Systems uvedla na trh, jako výhradní distributor německé firmy Tebis, další verzi špičkového CAD/CAM softwaru. V nejnovější verzi programu Tebis V4.0 R7 se můžete těšit na nové funkce 5osého souvislého obrábění. Také došlo k mnoha vylepšením v datových rozhraních a zlepšení komfortu uživatele. V následujícím přehledu přiblížíme nejvýznamnější novinky. Některé z těchto významných změn se udály uvnitř systému, jde zejména o zlepšení NC přesnosti a úpravu výpočetních algoritmů tak, aby bylo dosaženo ještě lepší kvality obrobeného povrchu. CAM – 5osé souvislé frézováníNa žádost mnoha uživatelů je k dispozici nová funkce pětiosého odjehlování MBurring, kterou můžete jednoduše srazit ostré hrany. Tuto funkci doplňuje funkce přípravy modelu NC Prep/Edge, která automaticky detekuje odpovídající hrany. Tyto detekované hrany jsou pak automaticky vybrány funkcí obrábění MBurr, která určí vhodné naklopení nástroje. Naklápění spolupracuje s funkcí automatické detekce kolizí sestavy nástroje s obrobkem, a tak jsou snadno a rychle generovány bezkolizní dráhy odstraňující otřepy. Nejvhodnějšími nástroji jsou zejména kuželové frézy, ale kulové frézy se také mohou použít. CAM – 3osé frézováníV obrábění ploch strategiemi paralelně s osou došlo k rozšíření možností třídění drah tak, že se dá zohlednit pořadí jednotlivých drah nástroje na obráběném povrchu. Funkce pak třídí dráhy buď z vnějšku, nebo zevnitř, a tím je možné dosáhnout mnohem méně přejezdů a vyšší kvality povrchu. CAM – správa operacíDalší funkcí, která přispěje ke zlepšení práce, je analýza zbytkového materiálu RSimu. Nově zcela přepracovaná funkce je uživatelsky mnohem přívětivější. Zbytkový materiál je zobrazen pomocí barevné mapy na základě drah nástrojů. Navíc je k dispozici okamžité měření, díky kterému máte okamžitý přehled o množství materiálu, který je potřeba ještě odebrat. Získáte tím možnost ještě rychleji připravit komplexní díly a zajistit jednodušší NC programování. CAM – NC automatizaceVětší pružnost při přípravě konturového obrábění získáte nastavením kvality výsledného povrchu již při definici feature. Pomocí parametru tak můžete u obrábění kontur rozlišovat mezi hrubováním a dokončováním. Také je optimalizována automatická detekce otvorů, přičemž v konfiguraci systému je možné nastavit minimální rozměry. Dokážete tím přesněji rozlišit, jaké otvory se budou ještě obrábět. CAM – ořez a laserové řezáníAby bylo možné zkrátit dobu obrábění, využívá se při přejezdech mezi oblastmi přejezdů po kružnici. Oproti předchozí verzi došlo k optimalizaci dráhy, při které se výrazně snížil počet NC bodů dráhy přejezdu. Navíc je vložen zapouštěcí posuv v místě přechodu mezi dráhou přejezdu rychloposuvem a vlastní „pracovní“ dráhou. Díky změnám máte více možnosti pružně přizpůsobit NC programy situacím během obrábění. Další technologiePojmenování nástrojů v knihovně nástrojů není zcela banální záležitostí a je důležité pro rychlé nalezení vhodného nástroje. Tebis v nové verzi rozšířil možnosti, jak automaticky pojmenovávat nástroje. Nyní lze v šabloně jména zadat více parametrů jako např. počet řezných hran, druh závitu, programovanou hloubku obrábění nebo délku vysunutí nástroje z držáku. V šabloně je také možné definovat počet desetinných míst pro délku nebo průměr. CAD/CAM příprava výrobyJak už bylo zmíněno v odstavci pro 5osé souvislé obrábění, v oblasti CAD/CAM přípravy je k dispozici nová funkce Edge. Účelem funkce je automaticky detekovat všechny ostré hrany součásti, přičemž je možné vynechat otvory se sražením. Podle nastavení funkce je možné vygenerované hrany i s navazujícími plochami uložit do předdefinovaných vrstev, které lze využít např. pro odjehlování pomocí NC šablon. Datová rozhraníPři importu ve formátu STEP se rozšířili možnosti nastavení, jaké prvky budou importovány. Jedná se například o skrytou geometrii, skryté souřadné systémy, … Další volby pak umožňují efektivnější import menších struktur a spolehlivost procesu. Uživatelské rozhraníAsi největším přínosem z pohledu stávajících uživatelů je snadný přenos uživatelsky vytvořených nástrojových lišt z předchozí verze již během instalace. Podobně potěší mnoho uživatelů rozšíření možností výstupu snímků obrazovky o přímý tisk. Více o novinkách můžete zhlédnout na následujícím videu:
