Vyberte si vhodný notebook pro CAD systém

Tags: CAD

O napsání tohoto článku jsem byl požádán redakcí IT CADu, když se na ni v poslední době obraceli čtenáři, kteří si chtěli pořídit mobilní pracovní stanici, na které by bylo možné provozovat bez problémů moderní CAD softwary. Hned na úvod je třeba poznamenat, že s vybíráním vhodného notebooku pro CAD produkty to není až tak jednoduché, jak by se možná na první pohled zdálo.

Zkusme si ale nejprve trochu zavzpomínat

Před pár lety, když ještě strojaři a stavbaři vyvíjeli svoje projekty například v AutoCADu R14, stačila stanice jako např. CPU Intel Pentium 350 MHz, 4,3 GB HDD, 128 MB SDRAM, FDD 3,5", CD-ROM 44x a operační systém Windows 95. V současnosti se už při těchto vzpomínkách jen pousmějeme.

Vývoj výpočetní techniky jde rychle dopředu postupným vývojem, a s neustále se zvyšujícími požadavky na software rostou i nároky na hardware. Zaměřme se tedy na nejdůležitější argumenty, na které bychom neměli zapomenout při výběru toho správného hardwaru potřebného pro naši práci. Před výběrem konkrétního notebooku si musíme v prvé řadě uvědomit, pro jaký účel ho budeme využívat, čím můžeme výrazně redukovat i náklady na nákup. Je vhodné se zamyslet, zda postupným vývojem firmy nebudeme po krátké době nuceni přecházet na software, který bude mít vyšší hardwarové nároky.

Co však znamená – vyšší a nižší nároky?

Pokud se rozhodneme ve společnosti používat produkt určený pro tvorbu 2D výkresů (např. AutoCAD), budou nároky samozřejmě nižší než pro produkt určený na 3D modelování (např. Autodesk Inventor).

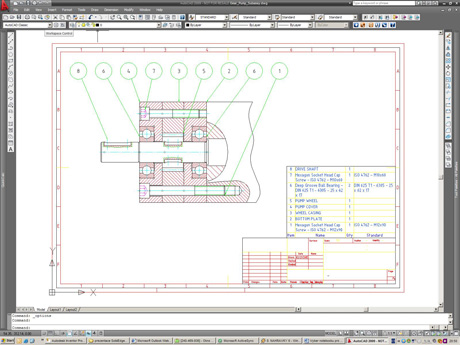

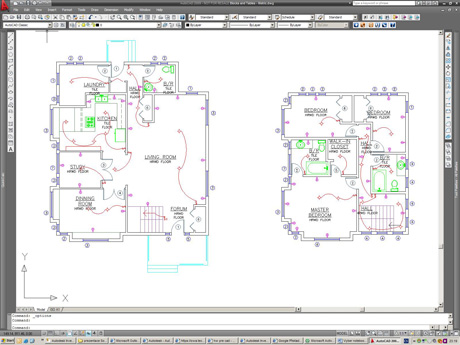

Ve stručnosti si rozebereme tyto dva produkty – AutoCAD a Autodesk Inventor – a vysvětlíme si, v čem se liší vzpomínané CAD nástroje. Hlavní náplní AutoCADu je tvorba výkresové dokumentace a různé vytváření prvotních návrhů. Protože všechno realizujeme v 2D prostředí, nevznikají tak vysoké nároky na přepočítávání parametrů a zobrazování grafického rozhraní. Pokud se rozhodneme pracovat a tvořit svoje projekty v 2D oblasti, tak nároky na hardware nejsou až tak vysoké. Každý výrobce CAD softwaru se snaží informovat současné a nové uživatele na svých webových stránkách o minimálních požadavcích na hardware. Uveďme například minimální parametry, které jsou požadovány Autodeskem po uživatelích už představeného 2D produktu:

Pro 32bitový AutoCAD 2009

  • Intel Pentium 4 procesor anebo AMD Athlon, 2,2 GHz nebo vyšší
  • Intel anebo AMD Dual Core procesor, 1,6 GHz nebo vyšší
  • operační systémy Microsoft Windows Vista, Windows XP SP2

Pro Microsoft Windows XP SP2

  • operační paměť 1 GB RAM
  • 750 MB volného místa na disku
  • grafická karta 1024x768
  • Microsoft Internet Explorer 6.0 (SP1 nebo vyšší)

Pro Microsoft Windows Vista anebo pro 3D modelování

  • Intel Pentium 4 procesor 2,0 GHz nebo AMD Athlon, 3,0 GHz nebo vyšší, Intel nebo AMD Dual Core processor, 2,0 GHz nebo vyšší
  • operační paměť 2 GB RAM nebo větší
  • 2 GB volného místa na pevném disku
  • grafická karta 1280 x 1024 32bit 128 MB nebo vyšší, OpenGL, or Direct3D

Pro 64bitový AutoCAD 2009

  • Windows XP Professional x64 Edition nebo Windows Vista 64-bit
  • procesor AMD 64 nebo Intel EM64T
  • operační paměť2 GB RAM
  • 750 MB volného místa na disku
  • AutoCAD 64-bit nemůže být instalovaný na 32bitovém Windows operačním systému

Další informace můžete najít na níže uvedeném webovém odkazu, kde si také můžete přímo zjistit, zda používáte certifikovanou grafickou kartu:
http://usa.autodesk.com/adsk/servlet/hc?siteID=123112&id=6711853&linkID=9240618

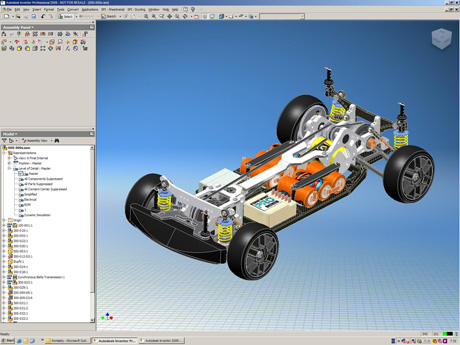

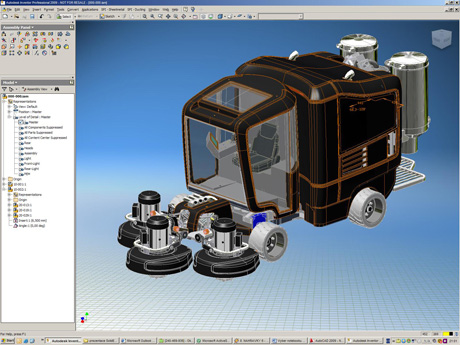

Zkusme si přiblížit rozdíl ve výběru hardwaru, pokud se rozhodneme pracovat v 3D CAD modeláři. 3D modelář pracující na bázi parametrického modelování je například už vzpomínaný Autodesk Inventor. Při přepočtech modelovaných dílů v prostředí 3D se hlavně zatěžuje operační paměť RAM a procesor CPU. Samozřejmě, při modelování složitých tvarů a velkých sestav se nám zvyšují i nároky na grafickou kartu (za velké sestavy považujeme sestavy, které mají víc jak 5000 součástí).

Minimální požadavky na hardware doporučované Autodeskem:

Operační systém (1, 2, 3)

  • Windows Vista Home Basic
  • Windows Vista Home Premium
  • Windows Vista Business
  • Windows Vista Enterprise
  • Windows Ultimate
  • Windows XP Professional (SP2)
  • Windows XP Professional x64 Edition

Procesor

  • Intel Pentium 4
  • AMD Athlon 64
  • AMD Opteron nebo pozdější (2 GHz nebo kompatibilní)

Minimální systémové požadavky

  • operační paměť 1 GB RAM
  • grafická karta Direct3D 10, Direct3D 9 nebo OpenGL-capable, 128 MB
  • 3,5 GB volného místa na pevném disku pro instalaci
  • mechanika DVD-ROM
  • Microsoft Mouse nebo kompatibilní polohovací zařízení
  • monitor s rozlišením 1280x1024
  • Microsoft Internet Explorer 6 (SP2) až 7 (SP1)
  • Microsoft Excel 2003 až 2007

Další podrobné informace najdete na adrese:
http://usa.autodesk.com/adsk/servlet/index?siteID=123112&id=8410923

Na tomto odkazu si můžete přímo zkontrolovat certifikovanou grafickou kartu:

http://www.inventor-certified.com/graphics/findDriver.php?result=91&mfr=ATI&cardType=FireGL&inventorVersion=R13.0&operatingSystem=1&whqlac=1&isDirectX=1

Přehled certifikovaných notebooků můžete najít na:
http://www.inventor-certified.com/graphics/SV13_vend.pdf
http://www.inventor-certified.com/graphics/SV13_time.pdf


Každý z nás by měl určitě mít za cíl co nejvíc zefektivnit svou práci, tím zvýšit výkon a rychlost tvorby projektové dokumentace. Minimální nároky na hardware se většinou v praxi zvyšují, a proto je nutné předem si rozmyslet, co budeme navrhovat, modelovat v 2D anebo 3D softwaru. Při rozhodnutí modelovat ve 3D produktu se rozhodně vyplatí jít aspoň do dvoujádrových procesorů se schopností paralelně plnohodnotně zpracovávat dvě úlohy současně a použitím 64bitového operačního systému. Určitě bude k zamyšlení i zvýšení operační paměti aspoň na 4 GB. Dvoujádrové procesory se už v dnešní době pohybují v dost přijatelné cenové hladině. U minimálních požadavků na hardware je vždy uveden i operační systém, který samozřejmě může též výrazně ovlivnit výkon notebooku.

Redakční poznámka

Podíváte-li se na v článku uvedené odkazy, zjistíte, že Autodesk pro svoje aplikace preferuje bez výjimky procesory Intel a grafické karty nVidia. Nemyslíme si, že by jakékoliv CAD aplikace nemohly pracovat i na hardwaru AMD, tedy procesorech AMD a s grafickými kartami ATI. Dobrý obchodník ostatně bude jistě svolný k nějaké krátkodobé zápůjčce, při které si budete moci vámi používanou aplikaci na nově kupovaném hardwaru vyzkoušet, posoudit výsledky a správně si vybrat. Na druhou stranu je pravda, že lidé, kteří potřebují mobilní pracovní stanice, nemají na podobné zkoušení čas. Pak to chce si vybrat opravdu dobrého obchodníka, který udělá rozhodnutí za vás. Tomu je pak potřeba důvěřovat a také počítat s poněkud vyšší cenou.

Na závěr už nezůstává nic, jen popřát vám hodně úspěchů při výběru toho správného notebooku a operačního softwaru, který vám přinese mnoho úspěšných projektů.
