TopSolid v roce 2011

Tags: CAD | CAM | Software

Standardní funkce

V oblasti standardních funkcí umožňuje verze 6.12 práci v parametrickém 2D skicáři, práci s prostorovými křivkami (polyline, spline B i C), pokročilou práci s obecnými plochami, včetně velmi účinných algoritmů na jejich rekonstrukci a kontrolu jejich kvality, a obsahuje samozřejmě kompletní práci s objemovými tělesy.

Kinematika, výpočty a další

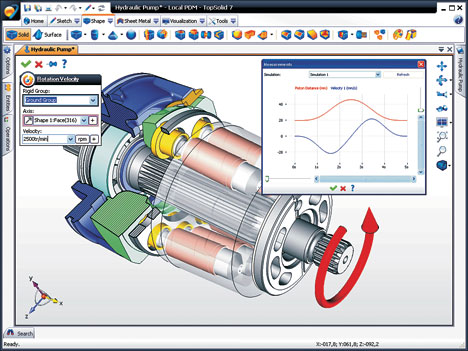

Uživateli je k dispozici pokročilá kinematika, pevnostní výpočty CASTOR, rozviny a ohýbání plechů. Šikovně je řešený management knihoven opakovaně používaných elementů a sestav – katalogů. TopSolid nabízí možnost fotorealistické prezentace situace. Systém podporuje rovněž společnou konstrukční činnost více konstruktérů na jednom díle v jeden okamžik. Samozřejmostí je generování výkresové dokumentace v různých úrovních podle potřeb uživatele. Funguje obousměrná provázanost mezi objemovým modelem a výkresovou dokumentací – i změnou výkresové dokumentace dosáhnete změny objemu.

Konstrukce forem

Skvělý je TopSolid především v oblasti konstrukce forem. Je v této oblasti velmi komplexní a poskytuje silný systém pro automatické generování dělicích křivek i ploch, silné podpory pro generování bočních a vnitřních jader v návaznosti na sestavování systému ejektorů a dalších mechanických prvků formy. Mezi vítané vlastnosti patří automatické vestavění jádra do klece standardizované formy, návrh a zkoumání účinnosti chlazení, účinné generování vtokových kanálů nebo průběžná kontrola kolizních stavů součástí formy v průběhu konstrukce s včasným varováním. K dispozici je i automaticky zavedená kinematika s možností odzkoušení a nastavení vhodných podmínek pro otvírání formy. Podobně vysoce kvalitní produkt je PROGRESS pro konstrukci střižních nástrojů opět s pěknou kinematikou a testováním funkčnosti celého zařízení.

Moduly technologií

Skvělým prodloužením TopSolidu jako konstrukčního systému je systém modulů technologií obrábění úběrem materiálu. Vzájemná asociativita mezi dílcem a obráběním je samozřejmostí (změna objemového dílce je změnou drah nástroje i v pěti kontinuálních osách). Výborné jsou například elektrody – systém dokáže sám detekovat místa pro jejich aplikaci na tvarovém povrchu jádra formy a pak vám poskytuje komplexní podporu pro jejich sestavení včetně jejich držáků a pochopitelně při nastavení metody jejich aplikace při vyjiskřování. Zajímavý vývoj je i v oblasti rozvinu a ohýbání plechů. V oblasti frézování, soustružení, řezání laserem, plamenem, vodním paprskem, prostřihování-vysekávání je systém samozřejmě bohatě vybaven algoritmy a různými strategiemi obrábění. Zajímavou novinkou je například možnost frézovat obecné tvarové dílce kontinuálně ve třech osách spolu se zapnutou korekcí na nástroj. Velmi výkonný je také systém frézování podél křivek v prostoru v pěti osách, ovládání vektoru nástroje v bodech apod. Velmi příznivý je komplexní přehled o aktuálním polotovaru po předchozí operaci, což velmi přispívá k bezpečnosti vygenerovaného NC kódu (systém sám přidá dráhy nástroje, pokud jsme například odebrali předchozí operaci a zvětšili tak polotovar pro operaci následující apod.). Vynikající je možnost používat pro přípravu drah nástroje komplexní model stroje spolu s integrovanou kinematikou a limity. Přináší to překvapivé efekty například v 5osém kontinuální obrábění, kdy omezení úhlového pohybu např. hlavy znamená v kritickém momentu odtažení hlavy, její rozmotání a návazné pokračování v obrábění. Limit stroje, a tudíž místo či frekvenci odtažení můžete v TopSolidu u modelu stroje upravit (samozřejmě do fyzického limitu stroje) a tak průběh obrábění a chování stroje ovlivnit. Výborná a velmi potřebná pro smysluplné simulování pohybu nástroje je možnost řídit pohyb nástroje v prostoru stroje i mimo konkrétní dráhy obrábění (mnoho systémů končí odjetím nástroje od obrobku – zde nikoli). Skvělá je kombinace frézování a soustružení, kdy aplikace osy B je výbornou příležitostí aplikovat například dokončovací soustružení s fixním úhlem nástroje k soustružené ploše – hlava se krásně vyklání pro zajištění ideálních podmínek obrábění. Samozřejmostí je synchronizované obrábění a s ním spojené optimalizace využití obráběcího času stroje (nemluvě o prevenci kolizí).

TopSolid verze 7.5

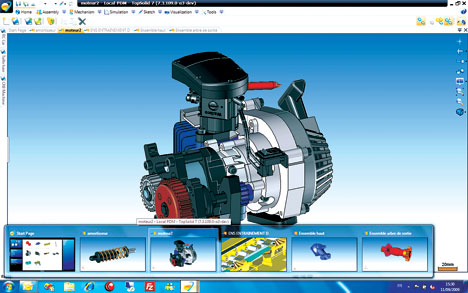

Verze 7 je novým, dynamickým modelem TopSolidu. Převzala výkon verze 6, ale obsahuje kompletně nový pohled na ovládání CAD i CAM, obsahuje standardně implementovaný systém PDM (sledování i management dokumentů TopSolidu). Nový a přepracovaný je také management nástrojů. Jejím momentálním handicapem je to, že zatím není přeložena do českého jazyka (snad na podzim), v oblasti CAM pak omezení implementovaných funkcí – na 4- a 5osé frézování si budeme musit ještě chvilku počkat.
