Fotbalové Stadióny pro fotbalové MS 2018 byly projektovány v Tekla Structures

Tags: 3D BIM | BIM | Fotbal | Konstrukce | Rusko | Stadióny | Stavebnictví | Tekla Structures

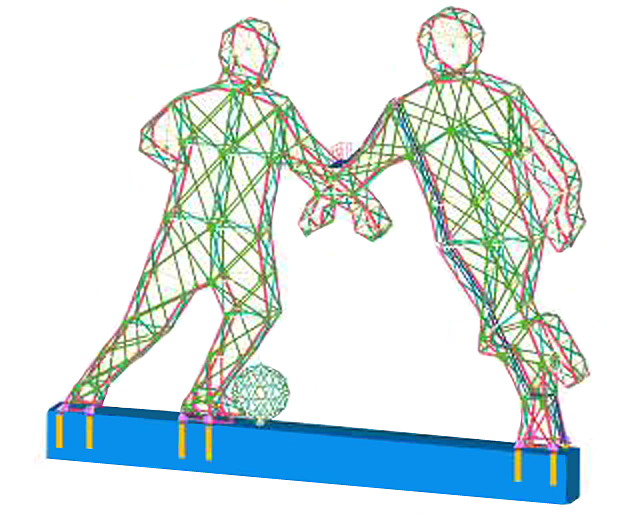

Nejlepším nástrojem pro 3D BIM modelování staveb různých materiálů je program Tekla Structures. To vědí i v Rusku, kde byl tento nástroj vybrán pro stavbu většiny fotbalových svatostánků. A obstál na vý­bor­nou. Dohromady celkem osm z dvanácti fotbalových stadionů, které hostily letošní mistrovství světa ve fotbale, bylo postaveno díky softwaru Tekla Structures. Arény řešené touto špičkovou BIM technologií nyní zdobí Moskvu, Petrohrad, Saransk, Volgograd, Nižnij Novgorod, Samaru, Soči a Kazaň.

Pro realizaci konstrukce Spartak stadionu v Moskvě s kapacitou 45 000 míst k sezení, byly použity tlustostěnné trubky, které umožnily snížení spotřebovaného kovu o třetinu – v důsledku těchto úspor váží střecha „pouze“ 8500 tun. Díky spolupráci projekční a výrobní firmy na 3D BIM modelu programu Tekla Structures probíhala projekční, výrobní i montážní fáze výstavby plynule, bez jakéhokoli zdržení.

Stadion v Petrohradu, navržený architektem Kishem Kurokawou s kapacitou 67 000 míst k sezení, hostil v rámci šampionátu 7 utkání. Konstrukční charakteristika stadionu zahrnuje rozvinuté pole s pohyblivou střechu o šířce 286 metrů. Pomocí technologie Tekla Structures bylo možné identifikovat potenciální kolize a vyhnout se tak zbytečné práci na staveništi. Tato kritéria uvítal především investor. Podle společnosti Kurganstalmost, která byla za projekt odpovědná, bylo použití technologie BIM stěžejní zejména vzhledem k dodržení všech klíčových termínů výstavby a samotnému předání stadionu do užívání.

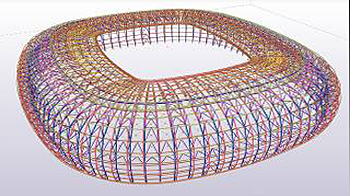

Mordovia Arena, která se nachází v Saransku, hostila čtyři zápasy a kapacita míst k sezení se vyšplhala na 44 000 diváků. Základnu stadionu tvoří 88 propojovacích konzolí o výšce 40 metrů s rozpětím 49 metrů. Generální dodavatel a zhotovitel ocelové konstrukce tohoto stadionu vyráběl potřebné komplexní kovové dílce o délce 60 m s přesností do 10 mm s velkým množstvím svařovaných prvků. Díky technologii BIM byli specialisté této firmy schopni zefektivnit pracovní postupy a zajistit tak produktivní komunikaci napříč různými profesemi podílejícími se na projektu Mordovia Areny.

Volgograd Arena s kapacitou 45 000 diváků hostila čtyři zápasy šampionátu. Aréna je vybavena samonosnou konstrukcí střechy, která má v sobě implementovánu prosklenou fasádní konstrukci tak, aby byl umožněn průchod slunečních paprsků dovnitř stadionu. Dohromady tato konstrukce tvoří jedinečný architektonický celek. Technická složitost stadionu vedla k tomu, že všechny strany podílející se na projektu musely již od prvopočátku spolupracovat na zajištění optimalizace přesnosti jak při výrobě, tak při montáži. Aby bylo možné zvládnout tak náročný projekt, bylo zapotřebí správné technické vybavení. Technologie BIM od společností Construsoft a Trimble implementovala všechny dostupné informace o této konstrukci do jednoho informačního 3D BIM modelu. Data tak mohla být přenášena přímo z modelu do výrobních strojů, což umožnilo značné zrychlení výroby, zvýšení přesnosti konstrukce a výrazné zkrácení doby výstavby.

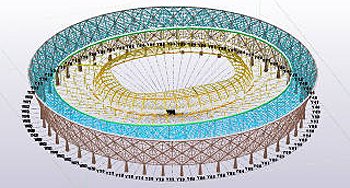

Vedle stadionů a arén zmíněných podrobně výše, byl program Tekla Structures používán také pro realizaci stadionů v Nižním Novgorodu, Samara Areny, Olympijského stadionu Fišt v Soči a Kazaňské arény hostící další důležitá utkání mistrovství světa ve fotbale 2018.

Projektantům, dodavatelům a stavebním společnostem podílejícím se na stavbě všech zmiňovaných sportovních areálů umožnilo úspěšné dokončení takto náročných projektů s vysokou kvalitou provedených prací použití programu Tekla Structures, který je nejmodernějším BIM řešením ocelových, hliníkových, železobetonových a dřevěných stavebních konstrukcí.

(Článek převzat z www.construsoft.cz)
